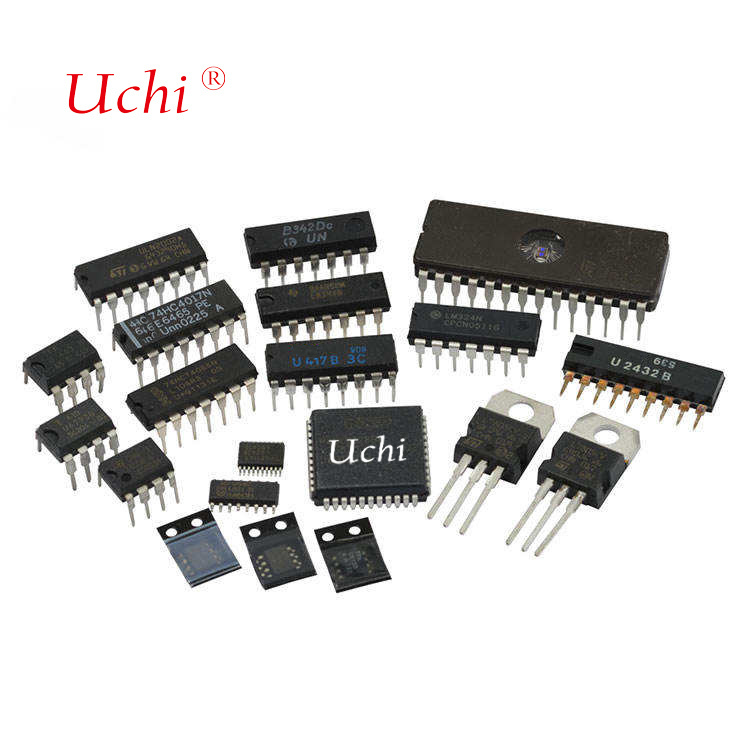

Układy scalone ochrony ESD 5V, dwukierunkowe urządzenie ochrony przed ESD i przepięciami
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | UCHI |
| Orzecznictwo: | Completed |
| Numer modelu: | SGM05HB1AM |
Zapłata:
| Minimalne zamówienie: | 1000pcs |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | Standard |
| Czas dostawy: | 3 tygodnie |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 5000 pne |
|
Szczegóły informacji |
|||
| Szczytowy prąd impulsowy (tP = 8/20μs): | 30a | ESD IEC 61000-4-2 (Powietrze): | ±30kV |
|---|---|---|---|
| ESD IEC 61000-4-2 (styk): | ±30kV | Zakres temperatur roboczych: | -40 do +125℃ |
| Zakres temperatur przechowywania: | -55 do +150℃ | Temperatura ołowiu (lutowanie, 10s): | +260℃ |
| Podkreślić: | Dwukierunkowy układ scalony ochrony ESD 5V,Urządzenie ochrony przed przepięciami z ESD,Układ scalony ochrony MOSFET dużej mocy |
||
opis produktu
Układy scalone ochrony ESD Dwukierunkowe urządzenie zabezpieczające przed ESD i przepięciami 5 V
SGM05HB1AM został zaprojektowany w celu ochrony elementów wrażliwych na napięcie przed wyładowaniami elektrostatycznymi. Doskonała zdolność zaciskania, niski poziom upływu, wysoka szczytowa zdolność obsługi prądu impulsowego i krótki czas reakcji zapewniają najlepszą w swojej klasie ochronę w konstrukcjach narażonych na wyładowania elektrostatyczne. Ze względu na niewielkie rozmiary nadaje się do stosowania w telefonach komórkowych, tabletach, aparatach cyfrowych i wielu innych urządzeniach przenośnych, w których miejsce na płycie jest na wagę złota.
Kluczowe funkcje
● Niskie napięcie zaciskania
● Niski wyciek
● Małe opakowanie: UTDFN-1×0,6-2AL
● Ochrona zgodna z następującymi normami IEC:IEC 61000-4-2 Poziom 4: Wyładowanie kontaktowe ±30 kV IEC 61000-4-5 (piorun) 30 A (8/20 μs)
● Te urządzenia nie zawierają Pb, halogenów/BFRFree i są zgodne z dyrektywą RoHS
Aplikacje
Ochrona linii akumulatora
Ochrona linii audio
GPIO
Ochrona linii audio
GPIO
Konfiguracje pinów
Przewodnik wyboru produktu
| Kanał | Numer części |
Konfiguracja
|
VRWM
Maks
(W)
|
IPPM
Maks
(A)
|
CINTyp(pF)
|
Pakiet
|
Cechy |
|---|---|---|---|---|---|---|---|
| 1 | SGM05CB1A4 |
Dwukierunkowy
|
5 | 4 | 2.7 |
UTDFN-1×0,6-2L,XTDFN-0,6×0,3-2L
|
Niska pojemność, 1-kanałowa ochrona ESD
|
| 1 | SGM05CB1A7 |
Dwukierunkowy
|
5 | 7 | 9 |
X4DFN-0,63×0,33-2L
|
Niska pojemność, 1-kanałowa ochrona ESD
|
| 1 | SGM05CB1A8 |
Dwukierunkowy
|
5 | 8,5 | 9.6 |
UTDFN-1×0,6-2L
|
Niska pojemność, 1-kanałowa ochrona ESD
|
| 1 | SGM05FB1E2 |
Dwukierunkowy
|
5 | 2.4 | 0,3 |
UTDFN-1×0,6-2L,XTDFN-0,6×0,3-2L
|
Pojemność femtofaradowa, 1-kanałowa ochrona ESD
|
| 2 | SGM05FB2E2 |
Dwukierunkowy
|
5 | 2.5 | 0,3 |
UTDFN-1×0,6-3L
|
Pojemność femtofaradowa, 2-kanałowa ochrona ESD
|
| SGM05HB1AM |
Dwukierunkowy
|
4,8/5,5 | 30 | 36 |
UTDFN-1×0,6-2AL
|
Dwukierunkowe urządzenie zabezpieczające przed ESD i przepięciami 5 V
|
|
| 1 | SGM05UB1B3 |
Dwukierunkowy
|
5 | 4.2 | 0,5 |
UTDFN-1×0,6-2L,XTDFN-0,6×0,3-2L
|
Bardzo niska pojemność, 1-kanałowa ochrona ESD
|
| 1 | SGM12CB1A5 |
Dwukierunkowy
|
12 | 5 | 1 |
UTDFN-1×0,6-2L
|
Niska pojemność, 1-kanałowa ochrona ESD
|
| 1 | SGM12UB1D2 |
Dwukierunkowy
|
12 | 2 | 0,35 |
UTDFN-1×0,6-2L,XTDFN-0,6×0,3-2L
|
Bardzo niska pojemność, 1-kanałowa ochrona ESD
|
| 1 | SGM15CB1A4 |
Dwukierunkowy
|
15 | 4 | 1 |
UTDFN-1×0,6-2L
|
Niska pojemność, 1-kanałowa ochrona ESD
|
| 1 | SGM15UB1E2 |
Dwukierunkowy
|
15 | 2 | 0,35 |
UTDFN-1×0,6-2L,XTDFN-0,6×0,3-2L
|
Bardzo niska pojemność, 1-kanałowa ochrona ESD
|
Uchi Electronics zapewnia wysokiej jakości rozwiązania do przetwarzania sygnałów analogowych i mieszanych dla zastosowań w automatyce przemysłowej, nowej energetyce, motoryzacji, komunikacji, informatyce, elektronice użytkowej i sprzęcie medycznym.
Rozwiązanie to demonstruje zastosowanie układów scalonych w przenośnych maszynach POS. Aby uzyskać pomoc w wyborze odpowiedniego produktu, skontaktuj się z naszym zespołem pomocy technicznej.
