Układy scalone zasilania impulsowego 2,5 V do 5,5 V, 2 A, synchroniczny konwerter obniżający o wysokiej sprawności
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | UCHI |
| Orzecznictwo: | Completed |
| Numer modelu: | SGM61020 |
Zapłata:
| Minimalne zamówienie: | 1000pcs |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | Standard |
| Czas dostawy: | 3 tygodnie |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 5000 pne |
|
Szczegóły informacji |
|||
| VIN, EN, PG: | -0,3 V do 6 V | pełne wyżywienie: | -0,3 V do 5 V |
|---|---|---|---|
| SW (DC): | -0,3 V do VIN + 0,3 V | SW (AC, mniej niż 10 ns) podczas przełączania: | -2 V do 9 V |
| SOT-23-5, θJA: | 193 ℃/W | SOT-23-5, θJB: | 36,9 ℃/W |
| SOT-23-5, θJC: | 61,9 ℃/W | SOT-563-6, θJA: | 127,3 ℃/W |
| SOT-563-6, θJB: | 32,9 ℃/W | SOT-563-6, θJC: | 63,6 ℃/W |
| Temperatura złącza: | +150℃ | Zakres temperatur przechowywania: | -65 do +150℃ |
| Temperatura ołowiu (lutowanie, 10s): | +260℃ | HBM: | 4000 V |
| CDM: | 1000V | ||
| Podkreślić: | Synchroniczny konwerter obniżający 2,5 V do 5,5 V |
||
opis produktu
Moduł przełączania IC zasilania 2,5 V do 5,5 V, 2 A, wysokiej wydajnościSynchroniczny konwerter Buck
SGM61020 jest wydajnym synchronicznym konwerterem BuckDC/DC z możliwością prądu wyjściowego 2A i regulowanym napięciem wyjściowym.Wykorzystanie adaptywnego sterowania prądem szczytowym w czasie przerwy, wydajność tego urządzenia jest większa niż 80% dla obciążeń powyżej 1mA i osiąga 95% w zakresie umiarkowanego obciążenia (5V do 3,3V).
Urządzenie to działa w prawie stałym trybie modulacji szerokości impulsu (PWM) 1,5 MHz dla ładunków umiarkowanych lub dużych, ale przy ładunku lekkim modulacja pominięcia impulsu jest wykorzystywana w trybie oszczędzania energii (PSM).Prąd nieruchomości pracy PSM jest bardzo niskiW przypadku zastosowań z napędem akumulatorowym, które są bardzo odpowiednie do zwiększenia czasu czuwania, niezależnie od niskiego prądu w stanie spoczynku, przejściowa odpowiedź na duże zmiany obciążenia jest doskonała.Prąd wyłączenia urządzenia wynosi zazwyczaj 00,03 μA.
SGM61020 zapewnia regulowane napięcie wyjściowe poprzez zewnętrzny dzielnik rezystora.Urządzenie jest zdolne do pracy z niskim opuszczeniem przy 100% cyklu pracy.Niektóre inne cechy obejmują wewnętrzny miękki start w celu ograniczenia prądu wejściowego do uruchomienia., zabezpieczenia przed prądem i wyłączeniem termicznym, umożliwiają wejście i wyjście mocy (tylko dla wersji SGM61020P).

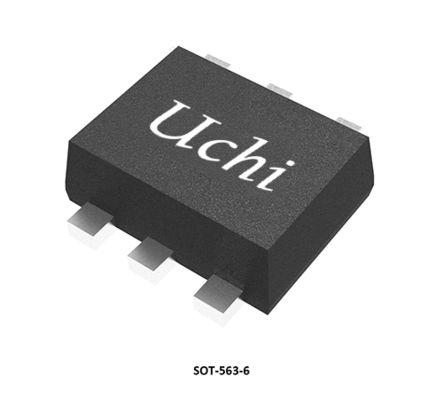

SGM61020 jest dostępny w pakietach SOT-23-5 i SOT-563-6.
Urządzenie to działa w prawie stałym trybie modulacji szerokości impulsu (PWM) 1,5 MHz dla ładunków umiarkowanych lub dużych, ale przy ładunku lekkim modulacja pominięcia impulsu jest wykorzystywana w trybie oszczędzania energii (PSM).Prąd nieruchomości pracy PSM jest bardzo niskiW przypadku zastosowań z napędem akumulatorowym, które są bardzo odpowiednie do zwiększenia czasu czuwania, niezależnie od niskiego prądu w stanie spoczynku, przejściowa odpowiedź na duże zmiany obciążenia jest doskonała.Prąd wyłączenia urządzenia wynosi zazwyczaj 00,03 μA.
SGM61020 zapewnia regulowane napięcie wyjściowe poprzez zewnętrzny dzielnik rezystora.Urządzenie jest zdolne do pracy z niskim opuszczeniem przy 100% cyklu pracy.Niektóre inne cechy obejmują wewnętrzny miękki start w celu ograniczenia prądu wejściowego do uruchomienia., zabezpieczenia przed prądem i wyłączeniem termicznym, umożliwiają wejście i wyjście mocy (tylko dla wersji SGM61020P).
SGM61020 jest dostępny w pakietach SOT-23-5 i SOT-563-6.
Kluczowe cechy
● Zakres napięcia wejściowego od 2,5 V do 5,5 V
● regulowane napięcie wyjściowe od 0,6 V do VIN
● Wydajność do 95%
● Przesyłki MOSFET o niskim poziomie RDSON (100mΩ/55mΩ)
● Tryb oszczędności energii, dzięki któremu efektywność obciążenia jest mniejsza
● 42μA (TYP) Prąd nieruchomy
● 100% zdolności cyklu pracy przy niskim opuszczeniu pracy
● częstotliwość przełączania PWM 1,5 MHz
● Moc Dobra moc wyjściowa (tylko SGM61020P)
● Ochrona przed prądem
● Ochrona przed wyłączeniem termicznym
● Ochrona przed pod napięciem wejściowym (UVLO)
● Małe opakowania:SGM61020: Dostępne w zielonych opakowaniach SOT-23-5 i SOT-563-6SGM61020P: Dostępne w zielonych opakowaniach SOT-563-6
Wnioski
Aplikacje zasilane bateriami
Punkt załadunku
Zasoby zasilania procesora
Napędy dysku twardego (HDD) /napędy stałego (SSD)
Punkt załadunku
Zasoby zasilania procesora
Napędy dysku twardego (HDD) /napędy stałego (SSD)
Typowe zastosowanie
Konfiguracja szpilki
Opis szpilki
Wskazówka dotycząca wyboru produktu
Konfiguracja szpilki
Opis szpilki
Wskazówka dotycząca wyboru produktu
|
Poziom prądu
Topologia
|
Numer części |
Prąd wyjściowy
Maksymalnie
(mA)
|
Numer pojazdu
Min.
(V)
|
Numer pojazdu
Maksymalnie
(V)
|
Produkcja
napięcie
(V) |
Zmiana
Częstotliwość
(MHz)
|
(MHz)
Aktualność
(μA)
|
Wyłączenie
Aktualność
(μA)
|
Włącz
Logika
|
Efektywność
Maksymalnie
(%)
|
Paczka
|
Cechy |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Sync Buck
|
AAP6010A
|
3500
|
7.5
|
40
|
Adj.
|
0.125
|
1560
|
NA
|
NA |
95
|
Wymogi dotyczące:
|
7.5V do 40V zasilacz wejściowy, konwerter synchroniczny CC/CV
|
|
Sync Buck
|
AAP6010A
|
3500
|
7.5
|
40
|
Adj.
|
0.125
|
1560
|
NA
|
NA |
95
|
SOIC-8 (podłoga ekspozycyjna)
|
7.5V do 40V zasilacz wejściowy, konwerter synchroniczny CC/CV
|
| Sync Buck |
AAP6013A
|
8000 | 7.5 | 36 | Adj. | Adj (0,05 ~ 0,8) | 1200 | 1200 | NA | 97 |
TQFN-4×4-24BL
|
7.5V do 36V zasilacz wejściowy, konwerter PWM synchroniczny CC/CV Buck
|
| Sync Buck |
AAP6153A
|
NA | 7.5 | 40 | Adj. | Adj (0,1 ~ 0,8) | 1200 | 1700 | NA | 97 |
MSOP-10 (płytka ekspozycyjna)
|
7.5V do 36V zasilacz wejściowy, konwerter PWM synchroniczny CC/CV Buck
|
| Sync Buck | SGM6010 |
3000
|
3 | 5.5 |
Adj (0,8 ~ 5,0)
|
0.3 ~ 2 | 410 | < 2 | Aktywne niskie | 95 |
TDFN-3×3-10L
|
3A, wysoka wydajność, niskie napięcie, synchroniczny zderzak
|
| Sync Buck |
SGM6011
|
2000
|
2.5 | 5.5 | 3.3/Adj (do 1,2) |
1.4
|
300
|
< 2 |
Aktywny wysoki
|
95 |
TDFN-3×3-10L
|
2A, wysoka wydajność, niskie napięcie, synchroniczny zderzak
|
| Sync Buck | SGM6012 |
800
|
2.5 | 5.5 | 1.2/1.8/3.3/Adj (do 0,6) | 1.6 | 30 | < 1 |
Aktywny wysoki
|
95 |
TSOT-23-5
|
800mA, wysoka wydajność, niskie napięcie, synchroniczny buck
|
| Sync Buck |
SGM6013
|
800
|
2.5 | 5.5 |
1.2/1.8/3.3/Adj (do 0.6
|
1.6 | 30 | < 1 |
Aktywny wysoki
|
95 |
TSOT-23-5,TDFN-2×2-6L
|
800mA, wysoka wydajność, niskie napięcie, synchroniczny buck
|
| Sync Buck |
SGM6014
|
2000 | 2.5 | 5.5 |
1.2/1.8/3.3/Adj (do 1.2)
|
1.4 | 55 | < 2 |
Aktywny wysoki
|
95 |
TDFN-3×3-10L
|
2A, wysoka wydajność, niskie napięcie, synchroniczny zderzak
|
| Sync Buck |
SGM6016
|
1200 | 2.7 | 5.5 |
Adj (do 0,8)
|
1.6 | 30 |
< 1
|
Aktywny wysoki
|
95 |
TDFN-3×3-10L
|
1.2A, wysokiej wydajności, niskiego napięcia, synchroniczny zderzak
|
| Sync Buck |
SGM6019
|
1200 | 2.7 | 5.5 |
Adj (do 0,8)
|
1.6 | 30 |
< 1
|
Aktywny wysoki
|
95 |
TDFN-2×3-8L
|
1.2A, wysokiej wydajności, niskiego napięcia, synchroniczny zderzak
|
| Sync Buck |
SGM6027
|
600 | 2.5 | 5.5 |
Adj (0,7 ~ 3,3)
|
1.2 | 0.58 |
< 1
|
Aktywny wysoki
|
92 |
WLCSP-0.8×1.6-8B
|
Ultra-niskie prądy spokojne, synchroniczny prąd
|
| Sync Buck |
SGM6027A/B
|
600 | 2.5 | 5.5 |
Adj (0,7 ~ 3,3)
|
1.2 | 0.58 |
< 1
|
Aktywny wysoki
|
92 |
WLCSP-0.8×1.6-8B
|
Ultra-niskie prądy spokojne, synchroniczny prąd
|
| Sync Buck |
SGM6029
|
1000 | 2 | 5.5 |
0.4 ~ 0,775/0,8 ~ 1,55/1,8 ~ 3.3
|
4.0/1.5
|
2.3
|
< 0.25
|
Aktywny wysoki
|
96 |
WLCSP-0.74×1.09-6B
|
Ultra-niskie prądy spokojne, synchroniczny prąd |
| Sync Buck |
SGM6036
|
600 | 1.8 | 5.5 |
1.0/1.2/3.3/Adj (1.0 ~ 3.3)
|
1.4 | 0.45 |
Aktywny wysoki
|
90 |
UTDFN-1.5×2-6L
|
1.4MHz, 600mA Synchronowy Buck
|
|
| Sync Buck |
SGM6040
|
750 | 1.8 | 5.5 |
Adj (0,8 ~ 3,4)
|
1.5 |
0.06
|
0.3
|
Aktywny wysoki
|
80 |
TDFN-2×1,5-8L, WLCSP- 0,89×1,19-6B
|
1.8V do 5.5V, 750mA, 60nA Prąd nieruchomy Synchroniczny Konwerter Buck
|
|
Nie-synchronizacja
|
SGM6060
|
2000 | 3.8 | 55 |
Adj.
|
0.2 do 2
|
126 |
< 18
|
Aktywny wysoki
|
95 |
TDFN-3×3-10L,SOIC-8 (Płytka ekspozycyjna)
|
55V wejście, 2A niesynchroniczny zbiornik
|
|
Nie-synchronizacja
|
SGM6061
|
1500 | 3.8 | 55 |
Adj (0,8 ~ 24)
|
2 |
131
|
18 |
Aktywny wysoki
|
95 |
TDFN-3×3-10L
|
1.5A, 2MHz, 55V, Buck Converter
|
|
Sync Buck
|
SGM61006
|
600 | 1.8 | 5.5 |
Adj (0,5 ~ V)IN)
|
3.5 | 26 |
(3)
|
Aktywny wysoki
|
90 |
WLCSP-0.9×1.3-6B-A
|
600mA, od 1,8 V do 5,5 V
|
|
Sync Buck
|
SGM61007
|
600 | 2.3 | 5.5 |
1/1.1/1.15/1.2/1.23/1.35/1.82/2.05 ustawione wewnętrznie
|
5.8 |
22
|
< 0.5
|
Aktywny wysoki
|
92 |
WLCSP-0.86×1.16-6B
|
50,8 MHz, 600mA Synchronowy Buck
|
|
Sync Buck
|
SGM61012
|
1200 | 2.3 | 5.5 |
Adj (0,5 ~ 4)
|
2 | 25 |
< 1
|
Aktywny wysoki
|
95 |
TDFN-2×2-8AL
|
1.2A Wysokiej Wydajności Węzeł z trybem AHP-COT
|
|
Sync Buck
|
SGM61013
|
1000 | 2.3 | 5.5 |
1.2/1.8/3.3
|
10, 6.5/8
|
20 |
< 1
|
Aktywny wysoki
|
95 |
WLCSP-0.9×1.2-6B
|
10MHz 1A Mikropunktowy zbiornik obciążenia
|
|
Sync Buck
|
SGM61020
|
2000 | 2.5 | 5.5 |
Adj (0,6 ~ V)IN)
|
1.5 |
42
|
< 1
|
Aktywny wysoki
|
95 |
SOT-23-5, SOT-563-6
|
2A, wysokiej wydajności, synchroniczny zderzak
|
|
Sync Buck
|
SGM61020S
|
2000 | 2.5 | 5.5 |
Adj (0,6 ~ V)IN)
|
1.5 | 44 |
< 0.5
|
Aktywny wysoki
|
95 |
SOT-23-5, SOT-23-6
|
2A, wysokiej wydajności, synchroniczny zderzak
|
|
Sync Buck
|
SGM61020SD
SGM61020PSD
|
2000 | 2.5 | 5.5 |
Adj (0,6 ~ V)IN)
|
1.5 | 44 |
< 0.5
|
Aktywny wysoki
|
95 |
SOT-23-5, SOT-23-6
|
2A, wysokiej wydajności, synchroniczny zderzak
|
|
Sync Buck
|
SGM61022
|
2000 | 2.3 | 5.5 |
Adj (0,5 ~ 4)
|
2 | 25 |
< 1
|
Aktywny wysoki
|
95 |
TDFN-2×2-8AL
|
2A Wysokiej Wydajności Węzeł z trybem AHP-COT
|
|
Sync Buck
|
SGM61024
|
2000 | 2.4 | 5.5 |
Adj (0,6 ~ 4)
|
2.2
|
5.7/400
|
< 1.8
|
Aktywny wysoki
|
95 |
UTDFN-1.5×1.5-6L
|
2.4V do 5.5V, 2A, wysokiej wydajności, synchroniczny zderzak
|
|
Sync Buck
|
SGM61030
|
3000 | 2.5 | 5.5 | Adj (0,6 ~ V)IN) |
2.5/2
|
42/410
|
< 0.3 |
Aktywny wysoki
|
95 |
TDFN-2×2-7L
|
Wysoka wydajność, 3A, synchroniczny zderzak
|
|
Sync Buck
|
SGM61031
|
3000 | 2.7 | 5.5 |
Adj.
|
2 |
24
|
< 1 |
Aktywny wysoki
|
95 |
TDFN-2×2-8AL
|
3A, wysoka wydajność, synchroniczny dźwig
|
|
Sync Buck
|
SGM61032
|
3000 | 2.5 | 5.5 |
Adj (0,6 ~ V)IN)
|
1.5 | 45 | < 1 |
Aktywny wysoki
|
95 |
SOT-563-6
|
Niskie napięcie, 3A wysokiej wydajności synchroniczne
|
|
Sync Buck
|
SGM61034
|
3000 | 2.4 | 5.5 |
Adj (0,6 ~ 4)
|
2.2 |
5.7/400
|
< 1.8
|
Aktywny wysoki
|
95 |
UTDFN-1.5×1.5-6L
|
2.4V do 5.5V, 3A, wysokiej wydajności, synchroniczny zbiornik
|
|
Sync Buck
|
SGM61040
|
4000 | 2.5 | 5.5 |
Adj (0,6 ~ V)IN)
|
2.5/2
|
42/420
|
< 1.5
|
Aktywny wysoki
|
95 |
TDFN-2×2-7L
|
4A, wysokiej wydajności, synchroniczny zderzak
|
|
Sync Buck
|
SGM61044
|
4000 | 2.4 | 5.5 |
Adj (0,6 ~ 4)
|
2.2 |
5.7/400
|
< 1.8
|
Aktywny wysoki
|
95 |
UTDFN-1.5×1.5-6L
|
2.4V do 5.5V, 4A, wysokiej wydajności, synchroniczny zbiornik
|
Układy scalone (IC) stanowią podstawę nowoczesnej elektroniki, oferują małe rozmiary, niskie zużycie energii, wysoką wydajność i wysoką niezawodność.Są szeroko stosowane w elektronikach konsumenckich, zastosowań przemysłowych, łączności, elektroniki motoryzacyjnej, sprzętu medycznego oraz systemów lotniczych i kosmicznych.
Uchi Electronics dostarcza wydajne rozwiązania do przetwarzania sygnałów analogowych i mieszanych dla automatyki przemysłowej, nowej energii, motoryzacji, komunikacji, informatyki,zastosowania w elektronikach konsumenckich i sprzęcie medycznym.
Rozwiązanie to pokazuje zastosowanie układów scalonych w smartfonach i tabletach.
