Zarządzanie baterią IC wysokiego napięcia wejściowego,3A Ładowarka baterii jednokomórkowej z zarządzaniem ścieżką zasilania NVDC
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | UCHI |
| Orzecznictwo: | Completed |
| Numer modelu: | SGM41519 |
Zapłata:
| Minimalne zamówienie: | 1000pcs |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | Standard |
| Czas dostawy: | 3 tygodnie |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 5000 pne |
|
Szczegóły informacji |
|||
| VAC, VBUS (konwerter nie przełącza się): | -2 V do 22 V (1) | BTST, PMID (konwerter nie przełącza się): | -0,3 V do 22 V |
|---|---|---|---|
| południowy zachód: | -2 V do 16 V | SW (szczyt przez 10 ns): | -3 V do 16 V |
| BTST do SW: | -0,3 V do 6 V | PSEL, PMID_GD: | -0,3 V do 6 V |
| Prąd wyjściowy STAT: | 6mA | nINT: | 6mA |

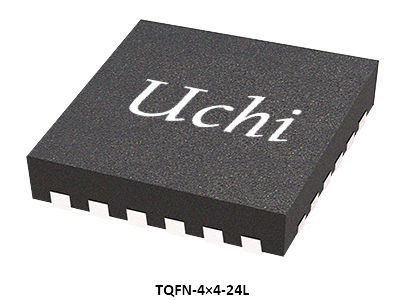

| TQFN-4×4-24L, θJA: | 36 ℃/W | Temperatura złącza: | +150℃ |
| Zakres temperatur przechowywania: | -65 do +150℃ | Temperatura ołowiu (lutowanie, 10s): | +260℃ |
| HBM: | 5000 V | CDM: | 1000V |
| Podkreślić: | IC zarządzania akumulatorami wysokiego napięcia wejściowego,3A Jednokomórkowy ładowarka baterii IC,IC zarządzania ścieżką zasilania NVDC |
||
opis produktu
Układy scalone zarządzania akumulatorami Wysokie napięcie wejściowe, Ładowarka jednoogniwowa 3 A z zarządzaniem ścieżką zasilania NVDC
SGM41519 to ładowarka akumulatorów i urządzenie do zarządzania ścieżką zasilania systemu ze zintegrowanym konwerterem i przełącznikami zasilania do użytku z jednoogniwowymi akumulatorami litowo-jonowymi lub litowo-polimerowymi. To wysoce zintegrowane urządzenie 3A umożliwia szybkie ładowanie i obsługuje szeroki zakres napięcia wejściowego, odpowiedni dla smartfonów, tabletów i systemów przenośnych. Programowanie I2C sprawia, że jest to bardzo elastyczne rozwiązanie w zakresie zasilania i projektowania ładowarek.
Urządzenie zawiera cztery główne przełączniki zasilania: FET z odwrotnym blokowaniem wejścia (RBFET, Q1), FET przełączający strony wysokiej dla trybu Buckor Boost (HSFET, Q2), FET przełączający strony niskiej dla trybu Buckor Boost (LSFET, Q3) oraz FET akumulatora, który steruje wzajemnym połączeniem systemu i akumulatora (BATFET, Q4). Zintegrowana jest także dioda Bootstrap do sterowania bramką strony wysokiej. Wewnętrzny tor zasilania ma bardzo niską impedancję, co skraca czas ładowania i maksymalizuje efektywność rozładowania akumulatora. Co więcej, regulacja napięcia i prądu wejściowego zapewnia maksymalną moc ładowania akumulatora przy różnych typach źródeł wejściowych.
Obsługiwana jest szeroka gama źródeł wejściowych, w tym standardowe hosty USB, porty ładowania i adaptery wysokiego napięcia zgodne z USB. Domyślny limit prądu wejściowego jest wybierany automatycznie w oparciu o wbudowany interfejs USB. Limit ten jest określany przez obwód detekcji w systemie (np. USB PHY). SGM41519 ma specyfikacje zasilania USB 2.0 i USB 3.0 zgodne z regulacją prądu wejściowego i napięcia.
SGM41519 jest w stanie zwiększyć napięcie akumulatora do 5,15 V (regulowane 4,85 V/5 V/5,15 V/5,3 V) na PMID. Tryb Boost służy do ładowania innego akumulatora poprzez sterowanie PMID_GD. Pin PMID_GD służy do sterowania zewnętrznym P-MOSFET w celu odłączenia wyjścia PMID Boost od podłączonych akcesoriów.
Napięcie systemu jest regulowane nieco powyżej napięcia akumulatora przez obwód zarządzający ścieżką zasilania i jest utrzymywane powyżej programowalnego minimalnego napięcia systemu (domyślnie 3,5 V). Dlatego moc systemu jest utrzymywana nawet po całkowitym wyczerpaniu lub wyjęciu akumulatora. Dostępna jest również funkcja dynamicznego zarządzania mocą (DPM), która automatycznie zmniejsza prąd ładowania po osiągnięciu limitu prądu wejściowego lub napięcia. Jeśli obciążenie systemu będzie nadal rosło po zmniejszeniu prądu ładowania do zera, zarządzanie ścieżką zasilania zapewnia deficyt z akumulatora poprzez rozładowywanie akumulatora do systemu, aż do momentu spełnienia zapotrzebowania systemu na moc. Nazywa się to trybem uzupełniającym, który zapobiega przeciążeniu źródła wejściowego.
Rozpoczęcie i zakończenie cyklu ładowania można przeprowadzić bez kontroli oprogramowania. Wykryte napięcie akumulatora służy do podjęcia decyzji o rozpoczęciu fazy ładowania w jednej z trzech faz cyklu ładowania: wstępne kondycjonowanie, prąd stały lub stałe napięcie. Gdy prąd ładowania spadnie poniżej ustawionego limitu, a napięcie akumulatora przekroczy próg ładowania, funkcja ładowarki automatycznie zakończy cykl ładowania. Jeżeli napięcie naładowanego akumulatora spadnie poniżej progu ładowania, ładowarka rozpoczyna kolejny cykl ładowania.
SGM41519 zapewnia kilka funkcji bezpieczeństwa, takich jak zabezpieczenia przed przepięciem i przetężeniem, monitorowanie temperatury akumulatora, czas bezpiecznego ładowania, wyłączenie termiczne i wejściowe UVLO. Pin TS jest podłączony do termistora NTC w celu monitorowania i ochrony temperatury akumulatora zarówno w trybie ładowania, jak i wzmocnienia, zgodnie z profilem JEITA. Urządzenie to posiada również regulację termiczną, w której prąd ładowania jest redukowany, jeśli temperatura złącza przekracza 80 ℃ lub 120 ℃ (do wyboru).
Stan ładowania jest raportowany przez wyjście STAT i bity błędu/stanu. Gdy tylko wystąpi błąd, wysyłany jest ujemny impuls na wyjście nINT, aby powiadomić hosta. Sterowanie resetowaniem BATFET jest zapewniane przez pin nQON w celu wyjścia z trybu wysyłkowego lub pełnego resetu systemu. SGM41519 jest dostępny w zielonym pakiecie TQFN-4×4-24L.
Urządzenie zawiera cztery główne przełączniki zasilania: FET z odwrotnym blokowaniem wejścia (RBFET, Q1), FET przełączający strony wysokiej dla trybu Buckor Boost (HSFET, Q2), FET przełączający strony niskiej dla trybu Buckor Boost (LSFET, Q3) oraz FET akumulatora, który steruje wzajemnym połączeniem systemu i akumulatora (BATFET, Q4). Zintegrowana jest także dioda Bootstrap do sterowania bramką strony wysokiej. Wewnętrzny tor zasilania ma bardzo niską impedancję, co skraca czas ładowania i maksymalizuje efektywność rozładowania akumulatora. Co więcej, regulacja napięcia i prądu wejściowego zapewnia maksymalną moc ładowania akumulatora przy różnych typach źródeł wejściowych.
Obsługiwana jest szeroka gama źródeł wejściowych, w tym standardowe hosty USB, porty ładowania i adaptery wysokiego napięcia zgodne z USB. Domyślny limit prądu wejściowego jest wybierany automatycznie w oparciu o wbudowany interfejs USB. Limit ten jest określany przez obwód detekcji w systemie (np. USB PHY). SGM41519 ma specyfikacje zasilania USB 2.0 i USB 3.0 zgodne z regulacją prądu wejściowego i napięcia.
SGM41519 jest w stanie zwiększyć napięcie akumulatora do 5,15 V (regulowane 4,85 V/5 V/5,15 V/5,3 V) na PMID. Tryb Boost służy do ładowania innego akumulatora poprzez sterowanie PMID_GD. Pin PMID_GD służy do sterowania zewnętrznym P-MOSFET w celu odłączenia wyjścia PMID Boost od podłączonych akcesoriów.
Napięcie systemu jest regulowane nieco powyżej napięcia akumulatora przez obwód zarządzający ścieżką zasilania i jest utrzymywane powyżej programowalnego minimalnego napięcia systemu (domyślnie 3,5 V). Dlatego moc systemu jest utrzymywana nawet po całkowitym wyczerpaniu lub wyjęciu akumulatora. Dostępna jest również funkcja dynamicznego zarządzania mocą (DPM), która automatycznie zmniejsza prąd ładowania po osiągnięciu limitu prądu wejściowego lub napięcia. Jeśli obciążenie systemu będzie nadal rosło po zmniejszeniu prądu ładowania do zera, zarządzanie ścieżką zasilania zapewnia deficyt z akumulatora poprzez rozładowywanie akumulatora do systemu, aż do momentu spełnienia zapotrzebowania systemu na moc. Nazywa się to trybem uzupełniającym, który zapobiega przeciążeniu źródła wejściowego.
Rozpoczęcie i zakończenie cyklu ładowania można przeprowadzić bez kontroli oprogramowania. Wykryte napięcie akumulatora służy do podjęcia decyzji o rozpoczęciu fazy ładowania w jednej z trzech faz cyklu ładowania: wstępne kondycjonowanie, prąd stały lub stałe napięcie. Gdy prąd ładowania spadnie poniżej ustawionego limitu, a napięcie akumulatora przekroczy próg ładowania, funkcja ładowarki automatycznie zakończy cykl ładowania. Jeżeli napięcie naładowanego akumulatora spadnie poniżej progu ładowania, ładowarka rozpoczyna kolejny cykl ładowania.
SGM41519 zapewnia kilka funkcji bezpieczeństwa, takich jak zabezpieczenia przed przepięciem i przetężeniem, monitorowanie temperatury akumulatora, czas bezpiecznego ładowania, wyłączenie termiczne i wejściowe UVLO. Pin TS jest podłączony do termistora NTC w celu monitorowania i ochrony temperatury akumulatora zarówno w trybie ładowania, jak i wzmocnienia, zgodnie z profilem JEITA. Urządzenie to posiada również regulację termiczną, w której prąd ładowania jest redukowany, jeśli temperatura złącza przekracza 80 ℃ lub 120 ℃ (do wyboru).
Stan ładowania jest raportowany przez wyjście STAT i bity błędu/stanu. Gdy tylko wystąpi błąd, wysyłany jest ujemny impuls na wyjście nINT, aby powiadomić hosta. Sterowanie resetowaniem BATFET jest zapewniane przez pin nQON w celu wyjścia z trybu wysyłkowego lub pełnego resetu systemu. SGM41519 jest dostępny w zielonym pakiecie TQFN-4×4-24L.
Kluczowe funkcje
● Wysoka wydajność, 1,5 MHz, synchroniczna ładowarka typu Buck
Wydajność ładowania 93,8% przy 1,02 A przy napięciu wejściowym 5 V
Wydajność ładowania 89,8% przy 2 A z wejścia 9 V
Zoptymalizowany dla wejścia 9 V/12 V Możliwość wyboru trybu PFM dla wydajności przy niewielkim obciążeniu
● Obsługa trybu wzmocnienia
Zakres napięcia wyjściowego od 4,85 V do 5,3 V
Zwiększona wydajność o 93,5% przy 0,5 A i 92,2% przy 1 A
Zabezpieczenie przed zwarciem wyjścia
Możliwość wyboru trybu PFM dla operacji z niewielkim obciążeniem
PMID_GD Pin Control Zewnętrzny P-MOSFET dla ochrony przed błędami
● Automatyczne przełączanie pomiędzy trybem ładowania i wzmocnienia
● Pojedyncze wejście dla adapterów USB lub wysokiego napięcia
Zakres roboczego napięcia wejściowego od 3,9 V do 13,5 V
Absolutne maksymalne napięcie wejściowe 22 V
Programowalny limit prądu wejściowego i dynamiczne zarządzanie mocą (IINDPM, 100 mA do 3,2 A z rozdzielczością 100 mA) w celu obsługi standardów USB 2.0 i USB 3.0 oraz adapterów wysokiego napięcia
Śledzenie maksymalnej mocy poprzez programowalny limit napięcia wejściowego (VINDPM) z możliwością wyboru przesunięcia
Śledzenie napięcia akumulatora VINDPM
● Wysoka wydajność rozładowania akumulatora dzięki przełącznikowi 26 mΩ
● Zarządzanie ścieżką zasilania prądem stałym o wąskim napięciu (NVDC).
Natychmiastowe włączenie przy braku baterii lub przy bardzo rozładowanym akumulatorze
Idealna praca diody w trybie uzupełniania baterii
● Możliwość trybu wysyłkowego, wybudzania i pełnego resetowania systemu poprzez sterowanie FET z akumulatora
● Elastyczne tryby pracy autonomicznej i I2C zapewniające optymalną wydajność systemu
● W pełni zintegrowane przełączniki, wykrywanie prądu i kompensacja
● Niski prąd upływowy akumulatora w trybie okrętowym 2,5 μA
● Wysoka dokładność
±0,5% Regulacja napięcia ładowania (8mV/krok)
±5% Regulacja prądu ładowania przy 1,38 A
±10% Regulacja prądu wejściowego przy 0,9A
● Bezpieczeństwo
Pomiar temperatury akumulatora (tryby ładowania/wzmacniania)
Regulacja termiczna i wyłączenie termiczne
Blokada wejścia pod napięciem (UVLO)
Zabezpieczenie przed przepięciem wejściowym (ACOV).
Aplikacje
Smartfony, EPOS
Przenośne urządzenia internetowe i akcesoria
Przenośne urządzenia internetowe i akcesoria
Uproszczony schemat
Konfiguracje pinów
Opis pinu
Przewodnik wyboru produktu
Konfiguracje pinów
Opis pinu
Przewodnik wyboru produktu
| Numer części |
Liczba
Komórki serii
|
Przepięcie wejściowe
Próg ochrony
(W)
|
Opłata
Woltaż
(W)
|
VIN
Min
(W)
|
VIN
Maks
(W)
|
Programowalny
Aktualny
(mama)
|
Zamknięcie
Aktualny
Z VIN-u
(µA)
|
Status
Wskazanie
|
Składane
Aktualny
Z Baterii
(µA)
|
Pakiet
|
Cechy |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
SGM41509
|
1 |
Dopasuj (domyślnie 5,65)
|
3,84 ~ 4,608 |
3.9
|
5.5 |
0 ~ 5056
|
50 | Tak | 25 |
TQFN-4×4-24L
|
I2C Kontrolowana ładowarka jednoogniwowa 5A z zarządzaniem ścieżką zasilania
|
|
SGM41510
|
1 |
Dostosuj (domyślnie 15.1)
|
3,84 ~ 4,608 |
3.9
|
14
|
0 ~ 5120
|
50 |
Tak
|
20 |
TQFN-4×4-24L
|
I2C Kontrolowana ładowarka jednoogniwowa 5A z zarządzaniem ścieżką zasilania
|
|
SGM41511
|
1 | 6,5,10,5,14 | 3,856 ~ 4,624 |
3.9
|
13,5
|
0 ~ 3000
|
45 |
Tak
|
20 |
TQFN-4×4-24L
|
I2C Kontrolowana ładowarka jednoogniwowa 5A z zarządzaniem ścieżką zasilania |
|
SGM41512
|
1 |
6,5,10,5,14
|
3,848 ~ 4,616
|
3.9
|
13,5
|
0 ~ 3000
|
45 |
Tak
|
20 |
TQFN-4×4-24L
|
I2C Kontrolowana ładowarka jednoogniwowa 5A z zarządzaniem ścieżką zasilania |
|
SGM41512A
|
1 |
6,5,10,5,14
|
3,848 ~ 4,616
|
3.9
|
13,5
|
0 ~ 3000
|
45 |
Tak
|
20 |
TQFN-4×4-24L
|
I2C Kontrolowana ładowarka jednoogniwowa 5A z zarządzaniem ścieżką zasilania |
|
SGM41513/A/D
|
1 |
6,5,10,5,14
|
3,856 ~ 4,624
|
3.9
|
13,5
|
0 ~ 3000
|
38 |
Tak
|
8,5 |
TQFN-4×4-24L
|
Ładowarka jednoogniwowa 3A z zarządzaniem ścieżką zasilania
|
|
SGM41515/A/D
|
1 |
6,5,10,5,14
|
3,856 ~ 4,624 |
3.9
|
13,5
|
0 ~ 3000
|
38 |
Tak
|
8,5 |
TQFN-4×4-24L
|
Ładowarka jednoogniwowa 3A z zarządzaniem ścieżką zasilania
|
|
SGM41515E
|
11 |
6,5,10,5,14
|
3,856 ~ 4,624
|
3.9
|
13,5
|
0 ~ 3000
|
38 |
Tak
|
8,5 |
TQFN-4×4-24L
|
Ładowarka jednoogniwowa 3A z zarządzaniem ścieżką zasilania
|
|
SGM41516D
|
1 |
6,5,10,5,14
|
3,856 ~ 4,624 |
3.9
|
13,5
|
0 ~ 3780
|
55 |
Tak
|
15 |
WLCSP-2,0×2,4-30B
|
Ładowarka jednoogniwowa 3,78 A z zarządzaniem ścieżką zasilania
|
|
SGM41518
|
1 |
6,5,10,5,14
|
3,856 ~ 4,624 |
3.9
|
13,5
|
0 ~ 1260
|
40 |
Tak
|
15 |
WLCSP-2,0×2,4-30B
|
Ładowarka jednoogniwowa 1,26 A z zarządzaniem ścieżką zasilania
|
|
SGM41519
|
1 |
6,5,10,5,14
|
3,856 ~ 4,624 |
3.9
|
13,5
|
0 ~ 3000
|
38 |
Tak
|
8,5 |
TQFN-4×4-24L
|
Ładowarka jednoogniwowa 3A z zarządzaniem ścieżką zasilania
|
|
SGM41519A
|
1 |
6,5,10,5,14
|
3,856 ~ 4,624 |
3.9
|
13,5
|
0 ~ 3000
|
38 |
Tak
|
8,5 |
TQFN-4×4-24L
|
Ładowarka jednoogniwowa 3A z zarządzaniem ścieżką zasilania
|
|
SGM41521B
|
1 |
6,5,10,5,14
|
3,856 ~ 4,624 |
3.9
|
13,5 |
0 ~ 3000
|
45 |
Tak
|
20 |
TQFN-4×4-24L
|
I2C Kontrolowana ładowarka jednoogniwowa 5A z zarządzaniem ścieżką zasilania |
|
SGM41522
|
1 |
13,5
|
4,1 ~ 4,45
|
4.2 | 13.2 |
0 ~ 2500
|
Tak
|
4,5 |
TDFN-2×3-8BL
|
Kompaktowy przełącznik, samodzielna ładowarka jednoogniwowa 2,5 A z bezpiecznym i niezawodnym ładowaniem
|
|
|
SGM41523
|
1 |
13,5
|
4,1 ~ 4,45
|
4.2 | 13.2 |
0 ~ 2500
|
Tak
|
4,5 |
TDFN-3×3-12L
|
Kompaktowy przełącznik, samodzielna ładowarka jednoogniwowa 2,5 A z bezpiecznym i niezawodnym ładowaniem
|
|
|
SGM41524
|
1 |
5,67
|
4,2 ~ 4,5 |
3.5
|
5.5 |
300 ~ 2300
|
15 |
Tak
|
<1,4
|
TDFN-2×3-8BL
|
Kompaktowa ładowarka akumulatorów Li+/Poly Bezpieczne i niezawodne ładowanie
|
|
SGM41524C
|
1 | 5,67 | 4,2 ~ 4,5 | 3.5 | 5.5 |
300 ~ 2300
|
15 |
Tak
|
<1,4
|
TDFN-2×3-8BL
|
Kompaktowa ładowarka akumulatorów Li+/Poly Bezpieczne i niezawodne ładowanie
|
|
SGM41544/D
|
1 | 6,5, 10,5, 14,3 | 3,856 ~ 4,624 | 3.9 |
14
|
0 ~ 5000
|
50 |
Tak
|
13 |
TQFN-4×4-24L
|
Ładowarka jednoogniwowa 5A z zarządzaniem ścieżką zasilania
|
|
SGM41538/B
|
1 do 4
|
25,7
|
1,024 ~ 19,2
|
4,5
|
24
|
0 ~ 8128
|
50 |
Tak
|
TQFN-4×4-28BL
|
Kontroler ładowania akumulatora w trybie hybrydowego zwiększania mocy SMBus
|
|
|
SGM41575
|
1 do 4
|
7,12,22,26
|
3 ~ 18,8
|
3.6
|
24
|
0 ~ 5000
|
287
|
Tak
|
22
|
WLCSP-2,97×3,37-56B
|
I2Sterowana C, 1–4 ogniwa, w pełni zintegrowana ładowarka akumulatorów typu Buck-Boost 5 A z zarządzaniem wąską ścieżką zasilania VDC
|
Układy scalone (IC) stanowią podstawę nowoczesnej elektroniki, oferując niewielkie rozmiary, niskie zużycie energii, wysoką wydajność i wysoką niezawodność. Są szeroko stosowane w elektronice użytkowej, zastosowaniach przemysłowych, komunikacji, elektronice samochodowej, sprzęcie medycznym i systemach lotniczych i obronnych.
Uchi Electronics zapewnia wysokiej jakości rozwiązania do przetwarzania sygnałów analogowych i mieszanych dla zastosowań w automatyce przemysłowej, nowej energetyce, motoryzacji, komunikacji, informatyce, elektronice użytkowej i sprzęcie medycznym.
Rozwiązanie to demonstruje zastosowanie układów scalonych w smartfonach i tabletach. Aby uzyskać pomoc w wyborze odpowiedniego produktu, skontaktuj się z naszym zespołem pomocy technicznej.
