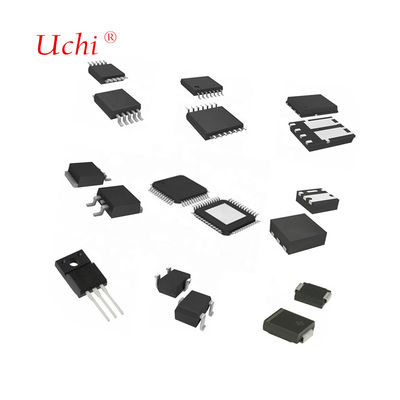

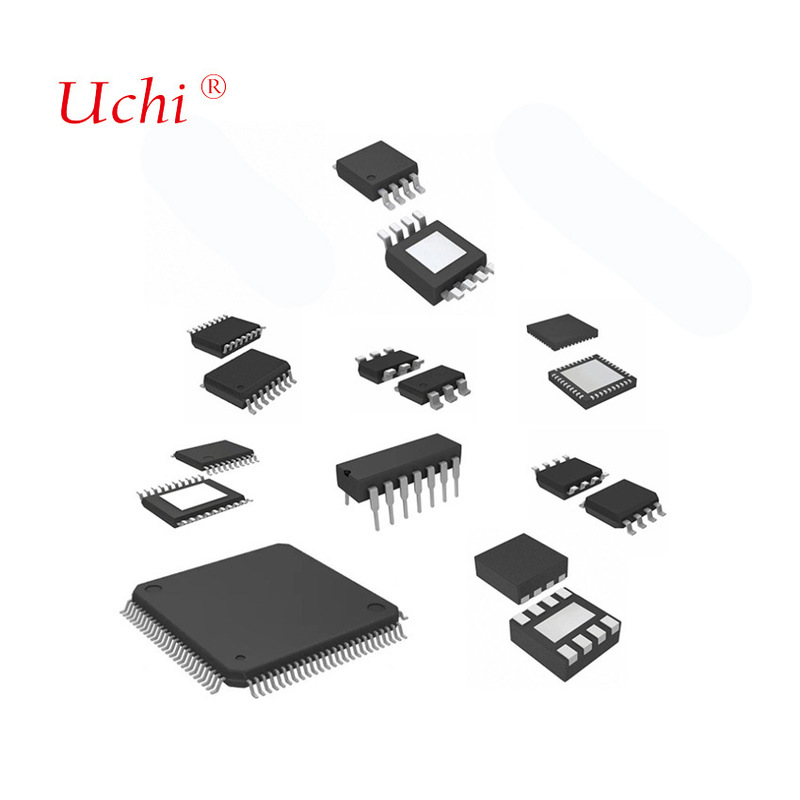

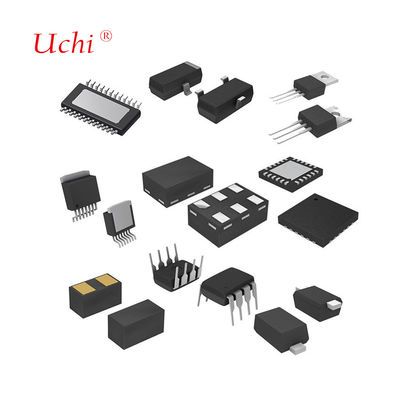

120V Boot, 4A Peak, High FrequencyWysoki i Niski Strona Kierowcy Zintegrowany obwód IC Chip
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | UCHI |
| Orzecznictwo: | Completed |
| Numer modelu: | SGM48211 |
Zapłata:
| Minimalne zamówienie: | 1000pcs |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | Standard |
| Czas dostawy: | 3 tygodnie |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 5000 pne |
|
Szczegóły informacji |
|||
| Zakres napięcia zasilania, VDD (1), VHB - VHS: | -0,3 V do 20 V. | Napięcia wejściowe na LI i HI, VLI, VHI: | -10 V do 20 V |
|---|---|---|---|
| LO Napięcie wyjściowe, VLO: | -0,3 V do VDD + 0,3 V | Napięcie wyjściowe HO, VHO: | VHS - 0,3 V do VHB + 0,3 V |
| Napięcie HS, VHS DC: | -1 V do 115 V | Powtarzalny impuls < 100ns: | -(24 V - VDD) do 115 V |
| Napięcie HB, VHB: | -0,3 V do 120 V | SOIC-8, θJA: | 104,9 ℃/W |
| SOIC-8, θJB: | 50,7 ℃/W | SOIC-8, θJC: | 49,4 ℃/W |
| Temperatura złącza: | +150℃ | Zakres temperatur przechowywania: | -65 do +150℃ |
| Temperatura ołowiu (lutowanie, 10s): | +260℃ | HBM: | 2000 V. |
| CDM: | 1000V | ||
| Podkreślić: | 120V boot integrate circuit IC chip,4A szczytowy kierowca wysoki-niskie,IC sterownika MOSFET o wysokiej mocy |
||
opis produktu
120V Boot, 4A Peak, High FrequencyWysoki i Niski Strona Kierowcy Zintegrowany obwód IC Chip
SGM48211 to napęd MOSFET o półpłaszczyźnie z mocą źródła szczytowego 4A i prądu wyjściowego zlewu, co umożliwia napęd MOSFET o dużej mocy przy zminimalizowanych stratach przełączania.Dwa kanały strony wysokiej i strony dolnej są całkowicie niezależne z 3ns ((TYP) opóźnieniem dopasowania między włączeniem i wyłączeniem siebie nawzajem.
Maksymalny napięcie stałego wprowadzania SGM48211 wynosi 20 V. Ze względu na -10 VdC wytrzymałość napięcia jego wprowadzania,Dyrektor ma zwiększoną wytrzymałość i może być bezpośrednio połączony z transformatorami impulsowymi bez użycia diod prostowniczych.Dzięki szerokiej histerezie wejściowej urządzenie może odbierać sygnały PWM analogowe lub cyfrowe z lepszą odpornością na hałas.Dioda bootstrap o napięciu nominalnym 120V jest zintegrowana wewnętrznie, aby zaoszczędzić diodę zewnętrzną i zmniejszyć rozmiar PCB.
System blokady pod napięciem (UVLO) jest zintegrowany zarówno z napędami wysokiego, jak i niskiego napięcia.Wydajność każdego kanału zostaje zmuszona do obniżenia, jeżeli odpowiednie napięcie napędowe spadnie poniżej określonego progu.
SGM48211 jest dostępny w pakietach Green SOIC-8, SOIC-8 ((Exposed Pad) i TDFN-4×4-8AL.
Maksymalny napięcie stałego wprowadzania SGM48211 wynosi 20 V. Ze względu na -10 VdC wytrzymałość napięcia jego wprowadzania,Dyrektor ma zwiększoną wytrzymałość i może być bezpośrednio połączony z transformatorami impulsowymi bez użycia diod prostowniczych.Dzięki szerokiej histerezie wejściowej urządzenie może odbierać sygnały PWM analogowe lub cyfrowe z lepszą odpornością na hałas.Dioda bootstrap o napięciu nominalnym 120V jest zintegrowana wewnętrznie, aby zaoszczędzić diodę zewnętrzną i zmniejszyć rozmiar PCB.
System blokady pod napięciem (UVLO) jest zintegrowany zarówno z napędami wysokiego, jak i niskiego napięcia.Wydajność każdego kanału zostaje zmuszona do obniżenia, jeżeli odpowiednie napięcie napędowe spadnie poniżej określonego progu.
SGM48211 jest dostępny w pakietach Green SOIC-8, SOIC-8 ((Exposed Pad) i TDFN-4×4-8AL.
Kluczowe cechy
● Szeroki zakres pracy: od 8 do 17 V
● Napędzenie dwóch N-MOSFET skonfigurowanych w pół mostku
● Maksymalne napięcie blokujące: 120 V prąd stały
● Zintegrowany diodę bootstrap wewnętrzną dla oszczędności kosztów
● 4A Górne przepływy zlewu i źródła
● -10V do 20V Tolerancja pinów wejściowych
● Wpisy zgodne z COMS/TTL
● 6.5ns (TYP) czas wzrostu i 4.5ns (TYP) czas upadku przy obciążeniu 1000pF
● Czas opóźnienia rozprzestrzeniania się: 31 ns (TYP)
● Odpowiedź opóźnienia: 3ns (TYP)
● Funkcje UVLO zarówno dla kierowców wysokich, jak i niskich
● Temperatura w punkcie pracy od -40°C do +140°CRang
● Dostępne w pakietach Green SOIC-8, SOIC-8 (Exposed Pad) i TDFN-4×4-8AL
Wnioski
Przetworniki mocy w systemach o napięciu 48 V lub niższym, stosowane w telekomunikacji, danych, przenośnym magazynie itp.
Sterowniki, do których zastosowanie mają urządzenia objęte pozycją 8471
Wykorzystanie urządzeń do napraw synchronicznych
Wzmacniacze dźwięku klasy D
Sterowniki, do których zastosowanie mają urządzenia objęte pozycją 8471
Wykorzystanie urządzeń do napraw synchronicznych
Wzmacniacze dźwięku klasy D
Typowe zastosowanie
Wartość pojemności kondensatora bootstrap zaleca się, aby nie była większa niż 1μF, aby zapobiec nadmiernej przerwie prądu przejściowego diody bootstrap podczas ładowania kondensatora bootstrap.
Jeżeli QG tranzystora mocy jest szczególnie duży i wymaga pojemności większej niż 1 μF,Zaleca się podłączenie rezystora bezpośrednio do HBpin w serii z kondensatorem bootstrap w celu zmniejszenia prądu bieżącego.Zaleca się stosowanie rezystora z serii 1Ω do 2Ω.
Jeśli nie jest możliwe zwiększenie rezystora seryjnego, it isrecommended to add an external Schottky diodebetween the VDD and HB pins in parallel with the internal diode to share the transient current and reducethe effect of the transient current on the body diodeDiodę ASchottky'ego, taką jak S115FP, należy wybrać, gdy VF ≤ 0,8 V @ 100 mA.
Większe di/dt wygeneruje większe napięcie ujemne na pinie HS. Dodanie rezystora RHS może ograniczyć szczyt napięcia ujemnego.,W celu zaciszenia napięcia ujemnego zaleca się dodanie diody Schottky'ego pomiędzy HS i VSS.Minimalne napięcie blokujące powinno być większe niż maksymalne napięcie dodatnie pół mostka.
Konfiguracja szpilki
Opis szpilki
Wskazówka dotycząca wyboru produktu
Wartość pojemności kondensatora bootstrap zaleca się, aby nie była większa niż 1μF, aby zapobiec nadmiernej przerwie prądu przejściowego diody bootstrap podczas ładowania kondensatora bootstrap.
Jeżeli QG tranzystora mocy jest szczególnie duży i wymaga pojemności większej niż 1 μF,Zaleca się podłączenie rezystora bezpośrednio do HBpin w serii z kondensatorem bootstrap w celu zmniejszenia prądu bieżącego.Zaleca się stosowanie rezystora z serii 1Ω do 2Ω.
Jeśli nie jest możliwe zwiększenie rezystora seryjnego, it isrecommended to add an external Schottky diodebetween the VDD and HB pins in parallel with the internal diode to share the transient current and reducethe effect of the transient current on the body diodeDiodę ASchottky'ego, taką jak S115FP, należy wybrać, gdy VF ≤ 0,8 V @ 100 mA.
Większe di/dt wygeneruje większe napięcie ujemne na pinie HS. Dodanie rezystora RHS może ograniczyć szczyt napięcia ujemnego.,W celu zaciszenia napięcia ujemnego zaleca się dodanie diody Schottky'ego pomiędzy HS i VSS.Minimalne napięcie blokujące powinno być większe niż maksymalne napięcie dodatnie pół mostka.
Konfiguracja szpilki
Opis szpilki
Wskazówka dotycząca wyboru produktu
| Numer części |
Liczba
z
Kanały
|
Szczyt produkcji
Aktualność
(A)
|
Vcc
(V)
|
Wstawaj.
Czas
(ns)
|
Upadek
Czas
(ns)
|
Logika niska.
Napięcie wejściowe
(V)
|
Logika wysoka
Napięcie wejściowe
(V)
|
Wpływ
Hysteresa
(V)
|
Typ ICC
(mA)
|
Paczka
|
Cechy |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
SGM48005
|
1 |
9/12
|
3 ~ 15
|
2.9
|
3.6
|
1.2 | 2.4 | 0.12 | 1 |
TSSOP-14
|
Zero Overshoot, Duży Swing SiC & IGBT Driver z Precision Dual Power Rail Generation Circuit
|
|
SGM48010
|
1 |
8/12
|
4.5 ~ 20
|
10 | 10 | 0.9 | 2.5 | 0.45 | 0.13 |
TDFN-2×2-6L
|
Jednokanalizowy sterownik bramy o wysokiej prędkości
|
|
SGM48013C
|
1 |
8/13
|
4.5 ~ 20
|
7 | 8 | 0.7 | 2.5 | 0.45 | 0.09 |
SOT-23-5
|
Jednokanalizowy sterownik bramy o wysokiej prędkości
|
|
SGM48017C
|
1 |
8/13
|
4.5 ~ 20
|
7 | 8 | 0.7 | 2.5 | 0.45 | 0.09 |
SOT-23-5
|
Jednokanalizowy sterownik bramy o wysokiej prędkości
|
|
SGM48018C
|
1 |
8/13
|
4.5 ~ 20
|
7 | 8 | 0.7 | 2.5 | 0.45 | 0.09 |
SOT-23-5
|
Jednokanalizowy sterownik bramy o wysokiej prędkości
|
|
SGM48019C
|
1 |
8/13
|
4.5 ~ 20
|
7 | 8 | 0.7 | 2.5 | 0.45 | 0.09 | SOT-23-5 |
Jednokanalizowy sterownik bramy o wysokiej prędkości
|
|
SGM48209
|
2 |
4/5
|
8 ~ 17
|
6.5 | 4.5 | 1.5 | 2.25 | 0.7 | 0.13 |
Wymagania w zakresie bezpieczeństwa
|
120V odbiór, 4A szczyt, wysokiej częstotliwości wysokiej i niskiej strony sterownika
|
|
SGM48211
|
2 |
4/5
|
8 ~ 17
|
6.5 | 4.5 | 1.5 | 2.25 | 0.7 | 0.13 |
SOIC-8, SOIC-8 (Exposed Pad),TDFN-4×4-8AL
|
120V odbiór, 4A szczyt, wysokiej częstotliwości wysokiej i niskiej strony sterownika
|
|
SGM48510
|
1 |
11/6
|
4.5 ~ 24
|
4 | 4 |
1.3†
|
2.1†
|
0.8 | 0.5 |
TDFN-2×2-8AL, SOIC-8
|
11A Silnik MOSFET o wysokiej prędkości
|
|
SGM48520
|
1 |
6/4
|
4.75 ~ 5.25
|
0.55 | 0.48 | 0.055 |
WLCSP-0.88×1.28-6B,TDFN-2×2-6AL
|
5V Low-side GaN i sterownik MOSFET
|
|||
|
SGM48521
|
1 |
7/6
|
4.5 ~ 5.5
|
0.5 | 0.46 |
1.4†
|
2.15†
|
0.75 | 0.075 |
WLCSP-0.88×1.28-6B,TDFN-2×2-6AL
|
5V Low-side GaN i sterownik MOSFET
|
|
SGM48521Q
|
1 |
7/6
|
4.5 ~ 5.5
|
0.5 |
0.46 |
1.4†
|
2.15†
|
0.75 |
0.075††
|
WLCSP-0.88×1.28-6B,TDFN-2×2-6DL
|
Pojazdy motoryzacyjne, 5V nisko napięty GaN i sterownik MOSFET
|
|
SGM48522
|
2 |
7/6
|
4.5 ~ 5.5
|
0.75
|
0.56 |
1.4†
|
2.1†
|
0.7 | 0.1 |
TQFN-2×2-10BL
|
Podwójnie kanałowy sterownik GaN i MOSFET o niskiej napięciu 5V
|
|
SGM48522Q
|
2 | 7/6 |
4.5 ~ 5.5
|
0.72
|
0.57 |
1.4†
|
2.1†
|
0.7 | 0.05 |
TQFN-2×2-10AL
|
Automatyczny sterownik GaN i MOSFET o niskiej napięciu 5V dwukanałowy
|
|
SGM48523
|
2 |
5
|
4.5 ~ 18
|
8 | 8 |
1.2†
|
2†
|
0.8 | 0.036 |
SOIC-8,MSOP-8 (Exposed Pad),TDFN-3×3-8L
|
Podwójnie kanałowy sterownik bramy o wysokiej prędkości
|
|
SGM48523C
|
2 |
5
|
8.5 ~ 18
|
7 | 7 |
1.2†
|
2.1† | 0.9 | 0.075 |
SOIC-8,MSOP-8 (Exposed Pad),TDFN-3×3-8L
|
Podwójnie kanałowy sterownik bramy o wysokiej prędkości
|
|
SGM48524A
|
2 |
5
|
4.5 ~ 18 | 8 | 8 |
1.2†
|
2† | 0.8 | 0.038 |
SOIC-8,MSOP-8 (Exposed Pad),TDFN-3×3-8L
|
Podwójnie kanałowy sterownik bramy o wysokiej prędkości
|
Uwaga: † Typowe wartości @ 25°C
†† Maksymalna wartość
