Układ scalony zarządzania energią 5A, 5V z elektronicznym bezpiecznikiem (eFuse) i wyłączeniem termicznym
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | UCHI |
| Orzecznictwo: | Completed |
| Numer modelu: | SGM2529 |
Zapłata:
| Minimalne zamówienie: | 1000pcs |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | Standard |
| Czas dostawy: | 3 tygodnie |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 5000 pne |
|
Szczegóły informacji |
|||
| Stan ustalony: | -0,3 V do 18 V | Przejściowe (100 ms): | -0,6 V do 25 V |
|---|---|---|---|
| VCC, SOURCE, ILIMIT do GND: | -0,3 V do 25 V | dV/dt, WŁĄCZENIE/BŁĄD do GND: | -0,3 V do 5,5 V |
| TDFN-3×3-10L, θJA: | 90 ℃/W | TDFN-3×3-10L, θJB: | 54 ℃/W |
| TDFN-3×3-10L, θJC: | 52 ℃/W | Temperatura złącza: | +150℃ |
| Zakres temperatur przechowywania: | -65 do +150℃ | Temperatura ołowiu (lutowanie, 10s): | +260℃ |
| HBM: | 2000 V. | CDM: | 1000V |
| Podkreślić: | Układ scalony elektronicznego bezpiecznika 5A,Układ scalony zarządzania energią 5V,Układ scalony eFuse z wyłączeniem termicznym |
||
opis produktu
Układ scalony zarządzania zasilaniem 5A, 5V, bezpiecznik elektroniczny (eFuse) z wyłączeniem termicznym
SGM2529 to kompaktowy bezpiecznik elektroniczny (eFuse) z pełnym zestawem funkcji ochronnych. SGM2529 zapewnia doskonałą dokładność, dzięki czemu doskonale nadaje się do wielu zastosowań związanych z ochroną systemu. Zapewnia dokładną ochronę przed przepięciami (OV) i blokadą podnapięciową (UVLO), co zapewnia ścisły nadzór nad napięciami szyny i eliminuje potrzebę stosowania układów nadzorczych. Ochrona przed przepięciami (OV) ograniczy wyjście eFuse do ustalonego poziomu podczas przepięć napięcia wejściowego. Podczas stanu nieustalonego napięcia wejściowego wewnętrzny tranzystor FET pozostaje włączony, co pozwala na dalszą pracę obciążenia. Jeśli czas trwania stanu nieustalonego się wydłuży, nagromadzone ciepło spowoduje wyłączenie termiczne eFuse. Po wyłączeniu termicznym dostępne są opcje zatrzasku i automatycznego ponownego uruchomienia termicznego. SGM2529 jest dostępny w zielonej obudowie TDFN-3×3-10L.
Kluczowe cechy
● 5V Bezpiecznik elektroniczny z przepięciem do 30V
● Niezwykle niski RDS(ON) dla zintegrowanego przełącznika ochronnego: 26mΩ (TYP)
● 3-stanowe piny ENABLE/FAULT, interfejs dwukierunkowy
● Programowalny czas łagodnego startu
● Programowalne ograniczenie prądu do 5A
● Opcje wyłączenia termicznego:
SGM2529A: Termiczne zatrzaskiwanie z VCLAMP
SGM2529B: Termiczne automatyczne ponawianie z VCLAMP
SGM2529C: Termiczne zatrzaskiwanie bez VCLAMP
● Wyjście błędu dla wyłączenia termicznego
● Dokładna blokada podnapięciowa
● Dokładne zaciskanie nadnapięciowe (SGM2529A i SGM2529B)
● Dostępny w zielonej obudowie TDFN-3×3-10L
Zastosowania
Dyski twarde
PCIE SSD
Zarządzanie zasilaniem płyty głównej
PCIE SSD
Zarządzanie zasilaniem płyty głównej

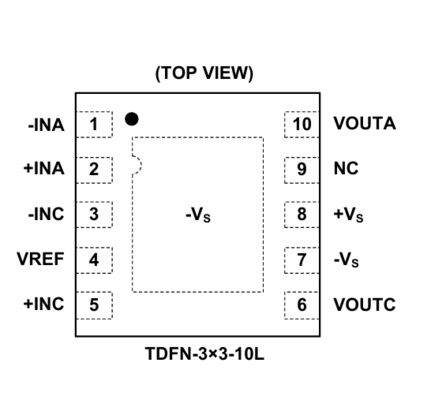

Konfiguracje pinów
Opis pinów
Przewodnik po wyborze produktu
|
Przełączniki
na
Obudowa
|
Numer części |
Ciągły
Prąd wyjściowy
Maks. (mA)
|
Spoczynkowy
Ograniczenie
(μA)
|
VIN
Min.
(V)
|
VIN
Maks.
(V)
|
Włącz
Logika
|
Wyłączenie
Ograniczenie
(μA)
|
Ograniczenie
prądu
(mA)
|
Miękki
Start
|
Flaga
błędu
|
Obudowa
|
Cechy |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM25117A |
17000
|
250
|
0.5 |
14
|
Aktywny wysoki | <2 |
Tak
|
Nie
|
TDFN-3×3-12AL
|
Ultra-Low RON, Zaawansowane zarządzanie obciążeniem, przełącznik obciążenia
|
|
| 1 |
SGM2521
|
2000
|
170 |
4.5
|
24 | Aktywny wysoki |
<1.4
|
Programowalny (260~2000) |
Tak
|
Tak
|
SOIC-8,TDFN-2×3-8BL
|
24V, 2A, przełącznik z programowalnym ograniczeniem prądu z automatycznym odzyskiwaniem
|
| 1 | SGM2522 |
2000
|
170 |
4.5
|
24 |
Aktywny wysoki
|
<1.4
|
Programowalny (260~2000)
|
Tak
|
Tak
|
SOIC-8,TDFN-2×3-8BL
|
24V, 2A, przełącznik z programowalnym ograniczeniem prądu z zatrzaskiem
|
| 1 |
SGM2523A
|
1600
|
150
|
2.6 | 22 |
Aktywny wysoki
|
<2 |
Programowalny (100~1600)
|
Tak
|
Tak
|
SOT-23-6
|
22V, 1.6A, przełącznik z programowalnym ograniczeniem prądu z automatycznym odzyskiwaniem
|
| 1 |
SGM2523B
|
1600
|
150
|
2.6 | 22 |
Aktywny wysoki
|
<2 |
Programowalny (100~1600)
|
Tak
|
Tak
|
SOT-23-6
|
22V, 1.6A, przełącznik z programowalnym ograniczeniem prądu z zatrzaskiem
|
| 1 |
SGM2523C/D
|
1200 |
150
|
2.6 | 22 |
Aktywny wysoki
|
<2 |
Programowalny (100~1600)
|
Tak
|
Tak
|
SOT-23-6
|
Przełącznik z programowalnym ograniczeniem prądu
|
| 1 |
SGM2528
|
5000
|
110
|
9 | 18 |
Aktywny wysoki
|
48 |
Programowalny (1500~5000)
|
Tak
|
Tak
|
TDFN-3×3-10L
|
5A, 12V Bezpiecznik elektroniczny (eFuse) z wyłączeniem termicznym
|
| 1 |
SGM2529
|
5000
|
102
|
Aktywny wysoki
|
47 |
Programowalny (1500~5000)
|
Tak
|
Tak
|
TDFN-3×3-10L
|
5A, 5V Bezpiecznik elektroniczny (eFuse) z wyłączeniem termicznym
|
||
| 1 |
SGM2531C
|
3000
|
170
|
4
|
22 |
Aktywny wysoki
|
<2.5
|
Programowalny (100~3000)
|
Tak
|
Tak
|
SOIC-8 (Exposed Pad),TDFN-2×3-8BL
|
Przełącznik z programowalnym ograniczeniem prądu
|
| 1 |
SGM2531D
|
3000
|
170
|
4
|
22
|
Aktywny wysoki
|
<2.5
|
Programowalny (100~3000)
|
Tak
|
Tak
|
SOIC-8 (Exposed Pad),TDFN-2×3-8BL
|
Przełącznik z programowalnym ograniczeniem prądu
|
| 1 |
SGM2535
|
5300
|
133
|
2.7
|
18
|
Aktywny wysoki
|
3.9
|
Programowalny (600~5300)
|
Tak
|
Tak
|
TQFN-3×4-20L
|
eFuse 2.7V do 18V z prawdziwym blokowaniem wstecznym i wieloma trybami ochrony
|
| 1 |
SGM2536
|
5500
|
132
|
2.7
|
23
|
Aktywny wysoki
|
<10 |
Programowalny (500~6000)
|
Tak
|
Nie
|
TQFN-2×2-10L
|
5.5A, 23.7mΩ Bezpiecznik elektroniczny obsługujący dwukierunkowe przewodzenie prądu
|
| 1 | SGM2537A |
4000
|
148 |
2.7
|
18 |
Aktywny niski (-xRN) Aktywny wysoki (Inne)
|
<70 (-xRN)
<5 (Inne)
|
Programowalny (500~4000)
|
Tak
|
Nie (-xRD)
Tak (Inne)
|
TDFN-2×2-8AL
|
4A, 35mΩ eFuse z funkcją zaciskania nadnapięciowego do wyboru
|
| 1 |
SGM2538
|
5000
|
210
|
4.5
|
14
|
Aktywny wysoki
|
<3.5
|
Programowalny (1000~5000)
|
Tak
|
Nie
|
TDFN-3×3-10AL
|
5V/12V Bezpieczniki elektroniczne (eFuses) z funkcją OVP i kontrolą blokowania FET
|
| 1 |
SGM2539
|
5000
|
75 | 2.5 | 20 |
Aktywny niski
|
<2
|
Tak
|
Nie
|
WLCSP-2.56×1.54-15B
|
Wysokie napięcie, przełącznik zasilania USB PD
|
|
| 2 |
SGM2540
|
2000/1500
|
88
|
2.5 | 20 |
Brak
|
Tak
|
Nie
|
UTDFN-2×2-8AL
|
Autonomiczny wybór źródeł ładowania 20V i przełącznik zasilania OTG
|
||
| 1 |
SGM2551A/C
|
1500 | 71 | 2.5 | 5.5 |
Aktywny wysoki
|
<2.5
|
Programowalny (100~1700)
|
Tak
|
Nie
|
TDFN-2×2-6L,SOT-23-5
|
1.5A, regulowane ograniczenie prądu, łagodny start, mała obudowa
|
| 1 |
SGM2554A
|
1100
|
19
|
2.2
|
5.5
|
Aktywny wysoki
|
<1
|
1850
|
Tak
|
Nie
|
SOT-23-5
|
Prąd wyjściowy 1,1A, stałe ograniczenie prądu 1,85A, niskie zużycie energii
|
| 1 |
SGM2554B
|
1100
|
19
|
2.2
|
5.5
|
Brak
|
NA
|
1750 |
Tak
|
Nie
|
SOT-23-5
|
Prąd wyjściowy 1,1A, stałe ograniczenie prądu 1,75A, niskie zużycie energii
|
| 2 |
SGM2558A
|
600/CH
|
28 |
2.7
|
5.5
|
Aktywny wysoki
|
<1
|
1100 |
Tak
|
Tak
|
SOIC-8,TDFN-3×3-8L
|
Prąd wyjściowy 600mA, stałe ograniczenie prądu 1,1A, dwa kanały
|
Uchi Electronics dostarcza wysokowydajne rozwiązania do przetwarzania analogowego i sygnałów mieszanych dla automatyki przemysłowej, nowej energii, motoryzacji, komunikacji, przetwarzania danych, elektroniki użytkowej i sprzętu medycznego.
To rozwiązanie demonstruje zastosowanie układów scalonych w systemach serwerowych. Aby uzyskać pomoc w wyborze odpowiedniego produktu, skontaktuj się z naszym zespołem wsparcia technicznego.
