Potrójny układ scalony zasilania wyświetlacza AMOLED
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | UCHI |
| Orzecznictwo: | Completed |
| Numer modelu: | SGM3836A |
Zapłata:
| Minimalne zamówienie: | 1000pcs |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | Standard |
| Czas dostawy: | 3 tygodnie |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 5000 pne |
|
Szczegóły informacji |
|||
| Napięcia: | -0,3 V do 6 V | Napięcia SW3, VO3: | -0,3 V do 10 V |
|---|---|---|---|
| Napięcie VO2: | -6,5 V do 0,3 V | SW2 Napięcie: | -6,5 V do 5,5 V |
| TQFN-3×3-16L, θJA: | 45 ℃/W | Temperatura złącza: | +150℃ |
| Zakres temperatur przechowywania: | -65 do +150℃ | Temperatura ołowiu (lutowanie, 10s): | +260℃ |
| HBM: | 3000 V | CDM: | 1000V |
| Podkreślić: | Potrójny układ scalony wyświetlacza AMOLED,Układ scalony MOSFET dużej mocy,Układ scalony zasilania |
||
opis produktu
● Zakres napięcia wejściowego od 2,9 V do 4,5 V
● Synchroniczny przekształcacz prędkości (ELVDD)
Władza wyjściowa od 4,6 V do 5,0 V z stopniami 100 mV
Władza wyjściowa domyślna 4,6 V dokładność 1%
● Synchroniczne Inwersyjne Konwerter Buck-Boost ((ELVSS)
Władzę wyjściową od -5,4 V do -1,4 V z stopniami 100 mV
Władza wyjściowa domyślna 1,2% Dokładność -2,5 V
● Połączony prąd wyjściowy ELVDD i ELVSS
W przypadku, gdy wprowadzone są dodatkowe urządzenia, w przypadku których wprowadzone są dodatkowe urządzenia, w przypadku gdy wprowadzone są dodatkowe urządzenia, w przypadku gdy wprowadzone są dodatkowe urządzenia, w przypadku gdy wprowadzone są dodatkowe urządzenia, w przypadku gdy wprowadzone są dodatkowe urządzenia, w przypadku gdy wprowadzone są dodatkowe urządzenia, w przypadku gdy wprowadzono nowe urządzenia.
W przypadku, gdy wprowadzone są nowe urządzenia, należy wprowadzić nowe urządzenia, które są włączone do systemu.
W przypadku, gdy wprowadzone są dodatkowe zmiany, należy uwzględnić, że w przypadku, gdy wprowadzono nowe zmiany, wprowadzono nowe zmiany.
● Synchroniczny przekształcacz prędkości (AVDD)
Władowanie wyjściowe od 5,8 V do 7,9 V ze stopniami 300 mV
Władza wyjściowa 6,1 V
️ 1% dokładność
️ 100 mA Prąd wyjściowy
● Dwu kierunkowa izolacja VIN i VOUT
● Ochrona przed zwarciem (SCP)
● Ochrona przed przeciążeniem
● Wyłączenie termiczne
● Opóźnienie w uruchomieniu VELVSS: 10 ms
● Czas wykrywania zwarcia i OLP: 1 ms

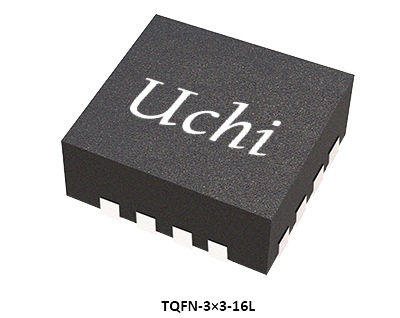

● Dostępny w zielonej opakowaniu TQFN-3×3-16L
Wyświetlacze OLED z aktywną matrycą

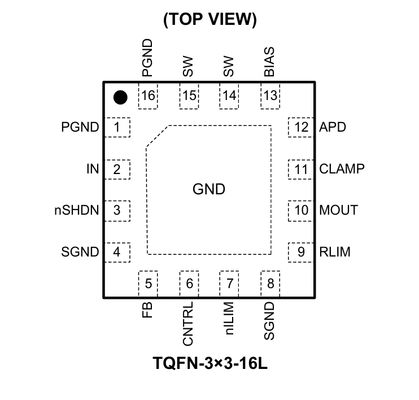

Konfiguracja szpilki
Opis szpilki
Wskazówka dotycząca wyboru produktu
| Numer części |
EL Prąd wyjściowy
Maksymalnie
(mA)
|
Numer pojazdu
Min.
(V)
|
Numer pojazdu
Maksymalnie
(V)
|
Produkcja
Numer kanału
(V)
|
Kontrola
Interfejs
|
Wyniki
|
Paczka
|
Cechy |
|---|---|---|---|---|---|---|---|---|
|
SGM38042B
|
100
|
2.7 | 5.5 | 3 |
1-przewód
|
AVDD/ELVDD/ELVSS
|
WLCSP-1.51×2.10-15B
|
SIMO, Triple-Output, dla urządzeń do noszenia
|
|
SGM38045
|
70 | 2.7 | 4.8 | 3 |
1-przewód
|
AVDD/ELVDD/ELVSS
|
WLCSP-1.2×2.4-17B
|
Bez induktorów, z potrójną mocą wyjściową, do urządzeń noszonych
|
|
SGM38046
|
90 | 2.7 | 5.5 | 3 |
1-przewód
|
AVDD/ELVDD/ELVSS
|
WLCSP-2×2-16B
|
Wyrób trójwymiarowy, do urządzeń noszonych
|
|
SGM3851A
|
400 | 2.9 | 4.5 | 3 |
1-przewód
|
AVDD/ELVDD/ELVSS
|
TQFN-3×3-16L
|
Wydatki potrójne, dla smartfonów
|
|
SGM3836A
|
600 | 2.9 | 4.5 | 3 |
1-przewód
|
AVDD/ELVDD/ELVSS
|
TQFN-3×3-16L
|
Wydatki potrójne, dla smartfonów
|
|
SGM3837
|
600 | 2.9 | 5 | 3 |
1-przewód
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.0×2.0-25B
|
Wydatki potrójne, dla smartfonów
|
|
SGM3838
|
700 | 2.5 | 4.8 | 3 |
1-przewód
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.5×2.5-36B
|
Wynik potrójny, dla smartfonów i PADów
|
|
SGM3839
|
1200 | 2.5 | 4.8 | 3 |
1-przewód
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.90×2.96-49B
|
Wynik potrójny, dla smartfonów i PADów
|
|
SGM3842
|
1000 | 2.9 | 4.8 | 4 |
1-przewód
|
AVDD/ELVDD/ELVSS/DVDD
|
WLCSP-2.5×2.9-42B
|
Cztery wyjścia, do smartfonów i PADów z wyświetlaczem Tandem AMOLED
|
|
SGM3843
|
1200 | 2.9 | 5 | 6 |
Ja...2C
|
AVDD/ELVDD/ELVSS/DVDD/VGL/VGL_LDO
|
WLCSP-3.3×3.3-64B
|
Sześciokrotne wyjście, dla smartfonów i PADów
|
|
SGM3843A
|
1200 | 2.9 | 5 | 6 |
1-przewód
|
AVDD/ELVDD/ELVSS/DVDD/VGL/VGL_LDO
|
WLCSP-3.3×3.3-64B
|
Sześciokrotne wyjście, dla smartfonów i PADów
|
|
SGM3840
|
1000 | 2.5 | 4.8 | 3 |
1-przewód
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.37×2.37-36B
|
Wynik potrójny, dla smartfonów i PADów
|
|
SGM3837S
|
800 | 2.5 | 5 | 3 |
1-przewód
|
AVDD/ELVDD/ELVSS
|
WLCSP-2×2-25B-A
|
Wynik potrójny, dla smartfonów i PADów
|
Rozwiązanie to pokazuje zastosowanie układów scalonych w smartfonach i tabletach.
