2-Terminal, wysokiej precyzji, czujnik temperatury bieżącego wyjścia IC obwodu zintegrowanego
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | UCHI |
| Orzecznictwo: | Completed |
| Numer modelu: | SGM466 |
Zapłata:
| Minimalne zamówienie: | 1000pcs |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | Standard |
| Czas dostawy: | 3 tygodnie |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 5000 pne |
|
Szczegóły informacji |
|||
| Napięcie przewodzenia (E+ lub E-): | 44V | Napięcie wsteczne (E+ do E-): | -20V |
|---|---|---|---|
| UTDFN-2×2-2L, θJA: | 206 ℃/W | UTDFN-2×2-4L, θJA: | 90 ℃/W |
| Temperatura złącza: | +150℃ | Zakres temperatur przechowywania: | -65℃ do +150℃ |
| Temperatura ołowiu (lutowanie, 10s): | +260℃ | HBM: | 4000 V |
| CDM: | 1000V | ||
| Podkreślić: | IC czujnika temperatury o dwóch końcach,czujnik wysokiej precyzji biegu wyjściowego,Układ zintegrowany z czujnikiem temperatury z gwarancją |
||
opis produktu
2-Terminal, wysokiej precyzji, czujnik temperatury bieżącego wyjścia IC obwodu zintegrowanego
SGM446 to dwustronny czujnik temperatury z prądem wyjściowym proporcjonalnym do temperatury absolutnej.Można go uznać za regulator prądu stałego i wysokiej impedancji przechodzący 1μA/K w zakresie napięcia zasilania od 4V do 35V.W porównaniu z tradycyjnym czujnikiem temperatury elektrycznej, SGM446 nie wymaga obwodu pomiarowego oporu.obwód liniowy, precyzyjny wzmacniacz napięcia i kompensacja przejścia zimnego.przemieszczanie proporcjonalne do temperatury bezwzględnej, wykrywanie poziomu płynów i anemometria. Wysoka impedancja prądu wyjściowego SGM446 czyni urządzenie niewrażliwym na spadek napięcia, zwłaszcza na długich liniach.Jest szczególnie odpowiedni dla zastosowań zdalnego wykrywaniaWielokrotność SGM446 osiąga się poprzez przełączanie prądu przez multiplekser CMOS lub przełączanie napięcia zasilania przez bramę logiczną.SGM446 jest dostępny w pakietach UTDFN-2×2-2L i UTDFN-2×2-4LJest określony w zakresie temperatur od -55°C do +150°C.
Kluczowe cechy
● Urządzenie z dwoma końcówkami: napięcie do prądu
● Prąd liniowy: 1μA/K
● Błąd kalibracyjny: ±2°C
● Doskonała liniowość: ±0,6°C w całym zakresie temperatury
● Szeroki zakres napięcia zasilania: od 4 do 35 V
● Zakres temperatury pracy: od -55 do +150°C
● Dostępne w zielonych opakowaniach UTDFN-2×2-2L i UTDFN-2×2-4L
Wnioski
Wykrywanie temperatury i rekompensata
Pomiar temperatury przemysłowej
Kompensacja połączeń zimnych termoparów
Długozdzielne wykrywanie temperatury
Pomiar temperatury przemysłowej
Kompensacja połączeń zimnych termoparów
Długozdzielne wykrywanie temperatury

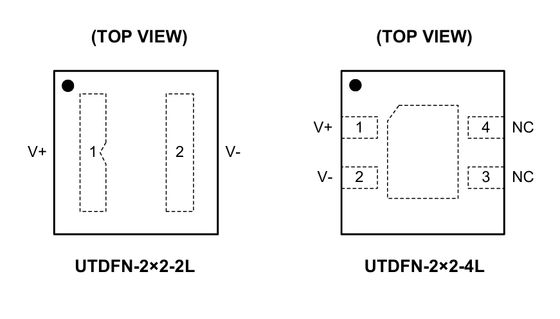

Konfiguracja szpilki
SzpilkaOpis
Wskazówka dotycząca wyboru produktu
|
Rodzaj urządzenia
|
Numer części |
Interfejs
|
Vcc
(V)
|
Rozdzielczość temp
Max (bity)
|
Dokładność lokalnego czujnika
Max (±°C)
|
Wyłączenie
Aktualność
(μA)
|
Adresy
|
Cichy
Aktualność
(μA)
|
Działanie
Temperatura
Zakres (°C)
|
Odległe kanały
(#)
|
Paczka
|
Cechy |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Lokalne i odległe
|
SGM446 |
Wyjście analogowe
|
4 ~ 35 | -55°Cdo + 150°C: -5~2 | 298.2 | -55°Cdo + 150 | 0 |
Utrzymuje się, że w przypadku, gdy urządzenie nie jest w stanie wykonywać czynności określonych w załączniku I do niniejszego regulaminu, nie jest to możliwe.
|
2-terminalny, wysokoprecyzyjny czujnik temperatury wyjściowej prądu
|
|||
|
Lokalny
|
SGM447 |
Wyjście analogowe
|
1.5~5.5 |
-20°Cdo + 85°C: 2.5
-55°Cdo + 150°C: 3.5
|
3 | -55°Cdo + 150 | 0 |
WLCSP-0.8×0.8-4B-A
|
Analogiczny czujnik temperatury o podwójnym zysku z wyjściem klasy AB
|
|||
| Lokalne i odległe | SGM448 |
Wyjście analogowe
|
2.7~10 |
+25°C: 1
-55°Cdo +125°C: 2
|
26 | -55°Cdo + 150 | 0 |
SOT-23
|
Niskie zużycie energii, wysokiej dokładności analogowy czujnik temperatury wyjściowej
|
|||
| Lokalne i odległe | SGM449 |
Wyjście analogowe
|
2.7~10 |
+25°C: 1
-55°Cdo +125°C: 2
|
26 | -55°Cdo + 150 | 0 |
SOT-23
|
Niskie zużycie energii, wysokiej dokładności analogowy czujnik temperatury wyjściowej
|
|||
| Lokalny | SGM450 |
Wyjście analogowe
|
2.3~5.5 |
-40°Cdo + 150°C: 2
|
7.5 | -40°Cdo + 150 | 0 |
SC70-5, SOT-23
|
Niskie zużycie energii, wysokiej dokładności analogowy czujnik temperatury wyjściowej | |||
| Lokalne i odległe | SGM451 |
Ja...2Ci SMBus |
3.0~5.5 | 12 |
-40°Cdo + 85°C0:8
-40°Cdo +125°C: 1.2
|
< 10 | 8 | 122 | -40°Cdo +125 | 1 |
TDFN-2×2-8BL
|
± 1°Cczujnik temperatury lokalnej i zdalnej zn- Korekta czynnikowa i offsetowa,
Odwołanie serii i programowalny filtr cyfrowy
|
| Lokalny | SGM452 |
Ja...2C |
2.7~5.5 | 12 |
-40°Cdo + 85°C: 1
-55°Cdo +125°C: 1.2
|
(3) | 8 | 49 | -55°Cdo +125 | 0 |
SOIC-8, MSOP-8
|
Cyfrowy czujnik temperatury i czujnik termiczny z I2C Interfejs
|
| Lokalny | SGM457 |
Ja...2C |
1.6~5.5 | 12 |
-40°Cdo +125°C: 2
|
< 2.5 | 8 | 14 | -40°Cdo + 150 | 0 |
SOT-563-6
|
Czujnik temperatury cyfrowej o niskiej mocy, niskim napięciu zasilania
|
| Lokalny | SGM458 | Ja...2Ci SMBus | 1.6~5.5 | 12 | -55°Cdo +125°C: 1 | < 2.5 | 8 | 2.9 | -55°Cdo +125 | 0 |
WLCSP-0.85×0.85-4B
|
Czujnik temperatury cyfrowej o niskiej mocy, niskim napięciu zasilania
|
| Lokalny | SGM459 | Ja...2C | 2.7~5.5 | 12 | -55°Cdo +125°C: 1.2 | (3) | 8 | 49 | -55°Cdo +125 | 0 |
TDFN-2×2-8AL
|
Cyfrowy czujnik temperatury i czujnik termiczny z I2C Interfejs
|
| Lokalny | SGM460 | Ja...2Ci SMBus | 1.6~5.5 | 12 | -40°Cdo +125°C0:75 | < 1 | 8 | 3.2 | -40°Cdo +125 | 0 |
WLCSP-0.77×1.17-6B
|
Czujnik temperatury cyfrowej o niskim poborze mocy z dwuprzewodowym seryjnym interfejsem
|

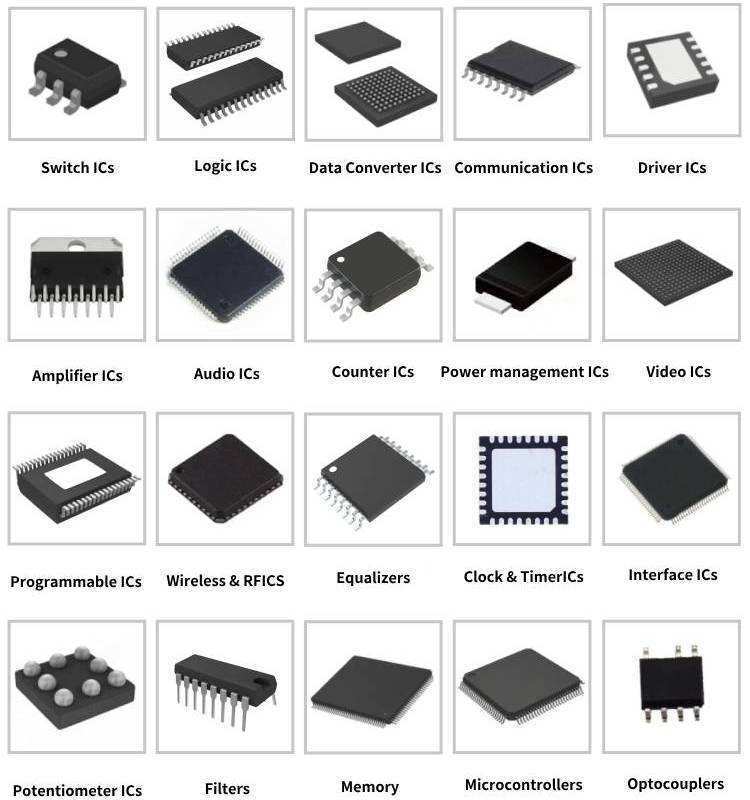

Układy scalone (IC) stanowią podstawę nowoczesnej elektroniki, oferują małe rozmiary, niskie zużycie energii, wysoką wydajność i wysoką niezawodność.Są szeroko stosowane w elektronikach konsumenckich, zastosowań przemysłowych, łączności, elektroniki motoryzacyjnej, sprzętu medycznego oraz systemów lotniczych i kosmicznych.
Uchi Electronics dostarcza wydajne rozwiązania do przetwarzania sygnałów analogowych i mieszanych dla automatyki przemysłowej, nowej energii, motoryzacji, komunikacji, informatyki,zastosowania w elektronikach konsumenckich i sprzęcie medycznym.
Rozwiązanie to demonstruje zastosowanie układu scalonego nadajników temperatury.
