Układy scalone logiczne 1-bitowy dwukierunkowy translator napięcia z automatycznym wykrywaniem kierunku
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | UCHI |
| Orzecznictwo: | Completed |
| Numer modelu: | SGM4554 |
Zapłata:
| Minimalne zamówienie: | 1000pcs |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | Standard |
| Czas dostawy: | 3 tygodnie |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 5000 pne |
|
Szczegóły informacji |
|||
| Napięcie zasilania VCCA, VCCBRzakres: | -0,3 V do 6 V | Zakres napięcia wejściowego, VI(1): | -0,3 V do 6 V |
|---|---|---|---|
| Prąd cęgów wejściowych, IIK (VI < 0): | -50mA | Prąd cęgów wyjściowych, IOK (VO < 0): | -50mA |
| Ciągły prąd wyjściowy, IO: | ±50mA | Temperatura złącza: | +150℃ |
| Zakres temperatur przechowywania: | -65℃ do +150℃ | Temperatura ołowiu (lutowanie, 10s): | +260℃ |
| HBM: | 4000 V | mm: | 400 V. |
| Podkreślić: | 1-bitowy dwukierunkowy translator napięcia,układ scalony logiczny z automatycznym wykrywaniem kierunku,translator napięcia MOSFET dużej mocy |
||
opis produktu
Układy logiczne 1-bitowy dwukierunkowy tłumacz poziomu napięcia z automatycznym wykrywaniem kierunku
SGM4554 to 1-bitowy, nieodwracający, dwukierunkowy konwerter poziomu napięcia, wyposażony w dwie niezależnie konfigurowalne linie zasilające. Porty A i B śledzą odpowiednio zasilanie VCCA i zasilanie VCCB. Zakres napięcia zasilania wynosi od 1,2 V do 5,0 V dla portu A i od 1,65 V do 5,5 V dla portu B. Urządzenie zapewnia funkcję dwukierunkowej translacji pomiędzy różnymi węzłami napięcia (w tym 1,2 V, 1,5 V, 1,8 V, 2,5 V, 3,3 V i 5 V). SGM4554 posiada funkcję włączania wyjścia (OE), która kontroluje stany wyjść. Kiedy OE spada, wszystkie wyjścia przechodzą w stan wysokiej impedancji. OE powinien być podłączony do GND poprzez rezystor obniżający, a minimalna wartość rezystora zależy od możliwości źródła prądowego sterownika. SGM4554 jest dostępny w obudowach Green UTDFN-1.45×1-6Land SC70-6. Działa w zakresie temperatur otoczenia od -40 ℃ do +85 ℃.
Kluczowe funkcje
● Zakres napięcia zasilania (VCCA ≤ VCCB)
Port A: 1,2 V do 5,0 V
Port B: 1,65 V do 5,5 V
● Obsługa izolacji VCCA lub VCCB
Gdy VCCA lub VCCB jest niskie, urządzenie przechodzi w tryb wyłączenia
● Obwód wejściowy OE, odniesienie do VCCA
● Obsługa funkcji częściowego wyłączenia
● Obsługa wyjścia Push-Pull
● Niskie zużycie energii
● Zakres temperatury roboczej od -40 ℃ do +85 ℃

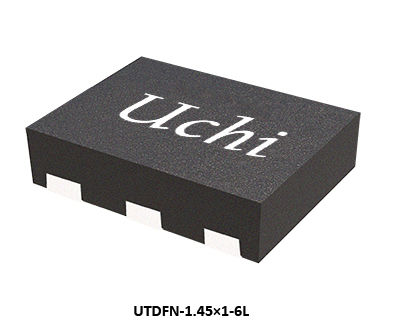

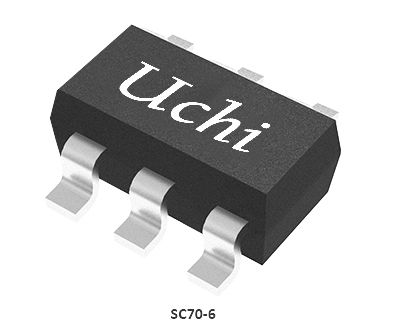

● Dostępne w zielonych opakowaniach UTDFN-1,45×1-6L i SC70-6
Aplikacje
Uniwersalny asynchroniczny odbiornik/nadajnik
We/wy ogólnego przeznaczenia (GPIO)
We/wy ogólnego przeznaczenia (GPIO)
Typowe zastosowanie
Konfiguracje pinów
SzpilkaOpis
Przewodnik wyboru produktu
|
Tłumacze
za
Pakiet
|
Numer części |
Dane
Wskaźnik
(Mbps)
|
Vcc
(W)
|
VL
Zakres
(W)
|
VCCA
Zakres
(W)
|
VCCB
Zakres
(W)
|
Dwukierunkowy
|
VCC
Zamknięcie
Stan we/wy
|
Wyłączenie ICC
Maks
(µA)
|
Logika
Wyjście
|
Pakiet
|
Cechy |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM4554 | 100 | 1,2 ~ 5,0 | 1,65 ~ 5,5 | Tak | Cześć-Z | 10 | Push-Pull |
SC70-6,UTDFN-1,45×1-6L
|
Przesuwacz poziomu GPIO
|
||
| 1 | SGM4555 | 2,7 ~ 5,5 | 1,4 ~ 5,5 | Tak | Niski |
TQFN-2×2-12L,TQFN-3×3-16L
|
Interfejs karty
|
|||||
| 2 | SGM4556 | 100 | 1,2 ~ 5,0 | 1,65 ~ 5,5 | Tak | Cześć-Z | 10 | Push-Pul |
SOT-23-8,XTDFN-1,4×1-8L
|
Przesuwacz poziomu GPIO
|
||
| 2 | SGM4558 | 2,7 ~ 5,5 | 1,4 ~ 5,5 | Tak | Niski | 2 |
XTDFN-1,35×1-8L
|
Interfejs karty SIM/inteligentnej
|
||||
| 1 | SGM4560 | 3,3 ~ 5,5 | 1,6 ~ 5,5 | Tak | Niski | 8 |
TSSOP-14
|
Interfejs karty CA
|
||||
| 1 | SGM4561 | 5,0 ~ 5,5 | 1,6 ~ 5,5 | Tak | Niski |
MSOP-10
|
Interfejs HDMI
|
|||||
| 4 | SGM4563 | 100 | 1,2 ~ 5,5 | 1,65 ~ 5,5 | NIE | Cześć-Z | 5 | Push-Pul |
SOIC-14, UTQFN-1,8×1,8-12L
|
Magistrala SPI lub interfejs UART
|
||
| 4 | SGM4564 | 100 | 1,2 ~ 5,5 | 1,65 ~ 5,5 | Tak | Cześć-Z | 12/9 | Push-Pul |
SOIC-14, UTQFN-1,8×1,8-12L,TQFN-2×2-12L
|
Przesuwacz poziomu GPIO
|
||
| 1 | SGM4565 | 1,08 ~ 1,98 | 1,62 ~ 3,6 | Tak | Niski | Otwarty drenaż |
UTQFN-1,8×1,4-10L, WLCSP-1,06×1,06-9B
|
Tłumacz poziomu interfejsu karty SIM
|
||||
| 6 | SGM4566 | 100 | 1,2 ~ 5,5 | 1,65 ~ 5,5 | Tak | Cześć-Z | 12/9 | Push-Pul |
TSSOP-16, TQFN-2,6×1,8-16L
|
Przesuwacz poziomu GPIO
|
||
| 8 | SGM4568 | 100 | 1,2 ~ 5,5 | 1,65 ~ 5,5 | Tak | Cześć-Z | 12/9 | Push-Pul |
TSSOP-20,TQFN-3×3-20L
|
Przesuwacz poziomu GPIO
|
||
| 4 | SGM4570Q | 24/2 | 1,65 ~ 3,6 | 2,3 ~ 5,5 | Tak | Cześć-Z | Otwarty spust/Push-Pull |
TSSOP-14
|
Transceiver samochodowy, z otwartym drenem, z podwójnym zasilaniem
|
|||
| 4 | SGM4573 | 24/2 | 1,65 ~ 3,6 | 2,3 ~ 5,5 | Tak | Cześć-Z | Otwarty spust/Push-Pull |
TSSOP-14, TQFN-3,5×3,5-14AL
|
Transceiver tłumaczący z otwartym drenem i podwójnym zasilaniem
|
|||
| 4 | SGM4574 | 24/2 | 1,65 ~ 5,5 | 2,3 ~ 5,5 | Tak | Cześć-Z | Otwarty spust/Push-Pull |
SOIC-14, UTQFN-1,8×1,8-12L,TQFN-2×2-12,TQFN-3,5×3,5-14AL
|
Przesuwacz poziomu GPIO
|
|||
| 6 | SGM4576 | 24/2 | 1,65 ~ 5,5 | 2,3 ~ 5,5 | Tak | Cześć-Z | Otwarty spust/Push-Pull |
TQFN-2,6×1,8-16L
|
Przesuwacz poziomu GPIO
|
|||
| 8 | SGM4578 | 24/2 | 1,65 ~ 5,5 | 2,3 ~ 5,5 | Tak | Cześć-Z | Otwarty spust/Push-Pull |
TSSOP-20,TQFN-3×3-20L
|
Przesuwacz poziomu GPIO
|
|||
| 15 | SGM4590 | 2,5 ~ 5,5 | NIE |
TQFN-4×4-32L
|
Panel GOA 15-kanałowy przełącznik poziomu
|
|||||||
| 4 | SGM4T245 | 1,2 ~ 5,0 | 1,2 ~ 5,0 | Tak | Cześć-Z | Push-Pul |
TSSOP-16, TQFN-2,6×1,8-16L
|
4-bitowy transceiver z podwójnym zasilaniem
|
||||
| 8 | SGM8T245 | 1,2 ~ 5,0 | 1,2 ~ 5,0 | Tak | Cześć-Z | Push-Pul |
TSSOP-24,TQFN-5,5×3,5-24L
|
8-bitowy transceiver tłumaczący z podwójnym zasilaniem
|
||||
| 8 | SGM8T245S | 1,2 ~ 5,5 | 1,2 ~ 5,5 | Tak | Cześć-Z | Push-Pul |
TSSOP-24,TQFN-5,5×3,5-24L
|
8-bitowy transceiver magistrali z podwójnym zasilaniem
|
Układy scalone (IC) stanowią podstawę nowoczesnej elektroniki, oferując niewielkie rozmiary, niskie zużycie energii, wysoką wydajność i wysoką niezawodność. Są szeroko stosowane w elektronice użytkowej, zastosowaniach przemysłowych, komunikacji, elektronice samochodowej, sprzęcie medycznym i systemach lotniczych i obronnych.
Uchi Electronics zapewnia wysokiej jakości rozwiązania do przetwarzania sygnałów analogowych i mieszanych dla zastosowań w automatyce przemysłowej, nowej energetyce, motoryzacji, komunikacji, informatyce, elektronice użytkowej i sprzęcie medycznym.
Rozwiązanie to demonstruje zastosowanie układu scalonego modułu wyjść cyfrowych. Aby uzyskać pomoc w wyborze odpowiedniego produktu, skontaktuj się z naszym zespołem pomocy technicznej.
