12-wchodzący, 9-wychodzący macierzysty przełącznik wideo z sterownikami wyjściowymi, zaciskami wejściowymi i układem stronniczym IC zintegrowanego obwodu
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | UCHI |
| Orzecznictwo: | Completed |
| Numer modelu: | SGM6501 |
Zapłata:
| Minimalne zamówienie: | 1000pcs |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | Standard |
| Czas dostawy: | 3 tygodnie |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 5000 pne |
|
Szczegóły informacji |
|||
| Zakres napięcia zasilania (DC): | -0,3 V do 6 V | Zakres napięcia wejściowego/wyjściowego analogowego i cyfrowego: | -0,3 V do VCC + 0,3 V |
|---|---|---|---|
| Prąd wyjściowy na kanał: | 40 mA (maks.) | Temperatura złącza: | +150℃ |
| Zakres temperatur przechowywania: | -65℃ do +150℃ | Temperatura ołowiu (lutowanie, 10s): | +260℃ |
| HBM (SSOP-28): | 8000 V | HBM (TSSOP-28): | 7000 V |
| CDM: | 2000 V. | mm: | 400 V. |
| Podkreślić: | 12 wejściowy układ rozdzielczy wideo,Przełącznik wideo 9-wyjściowy z sterownikami,układ zintegrowany z układami przesunięcia |
||
opis produktu
12-wchodzący, 9-wychodzący macierzysty przełącznik wideo z sterownikami wyjściowymi, zaciskami wejściowymi i układem stronniczym IC zintegrowanego obwodu
SGM6501 jest matrycą przełącznika wideo, która posiada 12 kanałów wejściowych i 9 kanałów wyjściowych.i obsługuje jeden wejście do jednego wyjścia lub jednego wejścia do więcej wyjścia przełączaniaMapę routingu konfiguruje kompatybilny z I2C interfejs seryjny. SGM6501 posiada funkcję zacisku wejściowego i obwodnik bias, przycisek wejściowy lub tryb bias jest wybieranie poprzez interfejs I2C.Zintegrowana zaciska jest obsługiwana przez każdy wejścieJeśli sygnał synchronizacyjny (Chroma, Pb, Pr) nie występuje, wejście jest zakłócone o około 1,3 V, co jest centrum zakresu napięcia wejściowego.SGM6501 jest dostępny w pakietach Green SSOP-28 i TSSOP-28.Działa w zakresie temperatury otoczenia od -40 do +85°C.
Kluczowe cechy
● Zakres napięcia z jednego zasilania: od 3,1 V do 5,5 V
● 12 × 9 macierzy przełącznika krzyżowego
● Wspiera wideo standardowej definicji (SD), progressiveScan (PS) i wysokiej definicji (HD)
● -3dB szerokość pasma: 84MHz
● Niski przepływ: -74 dB przy 1 MHz
● Programatyczne opcje wzrostu: 6dB, 7dB, 8dB lub 9dB
● Obwody przychodzące i funkcja zacisków przychodzących
● Wspiera interfejs seryjny I2C
● Dwukrotnie obciążone sterowniki wyjściowe 75Ω
● Wprowadzania i wyprowadzenia połączone z prądem bieżącym lub prądem przemiennym

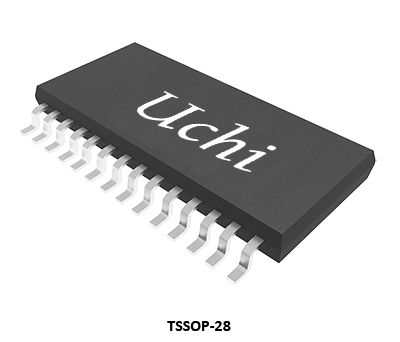

● Dostępne w pakietach zielonej wersji SSOP-28 i TSSOP-28
Wnioski
Ochrona i nadzór
Telewizja i telewizja HDTV
System rozrywki samochodowej
Centrum mediów
Routing wideo
Kablowe i satelitarne set-top boxy
Telewizja i telewizja HDTV
System rozrywki samochodowej
Centrum mediów
Routing wideo
Kablowe i satelitarne set-top boxy
Konfiguracja i opis szpilki
Wskazówka dotycząca wyboru produktu
| Numer części | Rodzaj |
Vcc
(V)
|
Przepustowość
@-3dB
(MHz)
|
Kontrola
Interfejs
|
RON
(Ω)
|
RON
Płaskość
(Ω)
|
Wymagania
(pF)
|
COFF
CS/CD
(pF)
|
Wystarczy:
Rodzaj
(dB)
|
Wstrzyknięcie ładunku
Rodzaj
(pC)
|
Pakiet
|
Cechy |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM6501 | 12x9 | 3.1~5.5 | 84 |
Ja...2C |
- 74 |
SSOP-28, TSSOP-28
|
12x9, buforowane
|
|||||
| SGM6502 | 8x6 | 3.1~5.5 | 88 |
Ja...2C |
- 77 |
TSSOP-24
|
8x6, buforowane
|
|||||
| SGM6503 | 1.8~5.5 | 400 |
Wpływ/wyjście |
3.5/0.45 | 12/185 | -80 | 3*80 |
TQFN-3×3-20L
|
Zmiana SIM I/F
|
|||
| SGM6504 | (2:2) × 4 | 1.8~5.5 | 400 | Wpływ/wyjście | 12 | 3.5 | 12 | -80 | 2.5 |
TQFN-3×3-20L
|
4-2:2, pasywna wymiana
|
|
| SGM6505 | (1:2) × 6 | 2 ~ 5 | 450 | Wpływ/wyjście | 8.5 | 4.5 | 15 | 4/9 | -55 | 1.2 |

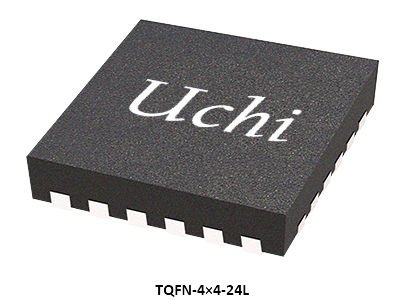

TSSOP-24,TQFN-4×4-24L
|
Sześć kanałów 1:2 Multiplekser
|
| SGM6510 | 16x4 | 2.7~5.5 | 120 | Ja...2C | 30 | 8 | 40 | -110 | 7 |
TSSOP-28,TQFN-4×4-28L
|
16x4, pasywny
|
|
| SGM6511 | 16x8 | 2.7~5.5 | 120 | Ja...2C | 30 | 8 | 50 | -110 | 7 |
TQFN-5×5-32L,LQFP-7×7-32L
|
16x8, pasywny
|
|
| SGM6512 | 1:16 | 3.3~13.2 | 80 | Wpływ/wyjście | 24 | 12 | 75 | 8/70 | - 70 | 25 |
TQFN-5×5-32L, TSSOP-28
|
1:16, Multiplekser
|
| SGM6513 | (1:8) × 2 | 3.3~13.2 | 135 | Wpływ/wyjście | 24 | 12 | 50 | 8/36 | - 70 | 25 |
TQFN-5×5-32L, TSSOP-28
|
Podwójny 1:8, Multiplekser
|
| SGM6514 | 16x8 | 2.7~5.5 | 250 | Ja...2C | 30 | 8 | 50 | -110 | 7 |
LQFP-7×7-32L
|
Wysoka prędkość, 16x8, pasywny, I2C Interfejs
|
|
| SGM6515 | 1:8 | 3.3~13.2 | 80 | Wpływ/wyjście | 24 | 12 | 75 | 8/70 | - 70 | 25 |
TSSOP-16
|
1:8, Multiplekser
|
| SGM6516 | 16x8 | 4.5~13.2 | 45 | Wpływ/wyjście | 40 | 65 | 25 | -47 |
LQFP-10×10-44L
|
16x8, pasywny
|
||
| SGM65231 | SPST × 8 | 2.3~3.6 | 500 | Wpływ/wyjście | 4.5 | 17.2 | 13.5 |
TQFN-4.5×3.5-20L,TSSOP-20
|
8-bitowy SPST, nisko napięcie, szerokość pasma
|
|||
| SGM65232 | (1:2) × 32 | 3.3~5 | 100 | Wpływ/wyjście | 11 | 26 | 13 | -60 |
LQFP-14×14-100L
|
Wysokiej prędkości, 32-bitowy, 2:1 Multiplekser autobusowy
|
||
| SGM6533 | (1:3) × 3 | 2.5~5.5 | 350 | Wpływ/wyjście | 7 | -60 |
TQFN-3×3-20L,TSSOP-20
|
Duża prędkość, 3-1:3 Multiplekser
|
||||
| SGM7220 | Typ C | 2.7~5 | / I / O,Ja...2C |
UTQFN-1.6×1.6-12L
|
Konfiguracja USB typu C, logika kanału i sterowanie portami
|
|||||||
| SGM7232 | (1:3) × 2 | 2.7~4.3 | 380/400 | Wpływ/wyjście | 4/9 | 18 | 7 | -90 |
UTQFN-2.2×1.4-12L
|
Duża prędkość, 2-1:3 Multiplekser
|
||
| SGM7300A/B | 2:1 | 3.0~3.6 | 9000/12000 | Wpływ/wyjście | 5 | 1.5 |
TLGA-2.5×4.5-20L
|
3.3V, różnicowe 2-kanałowe, 2:1 przełączniki Multiplexer/Demultiplexer
|

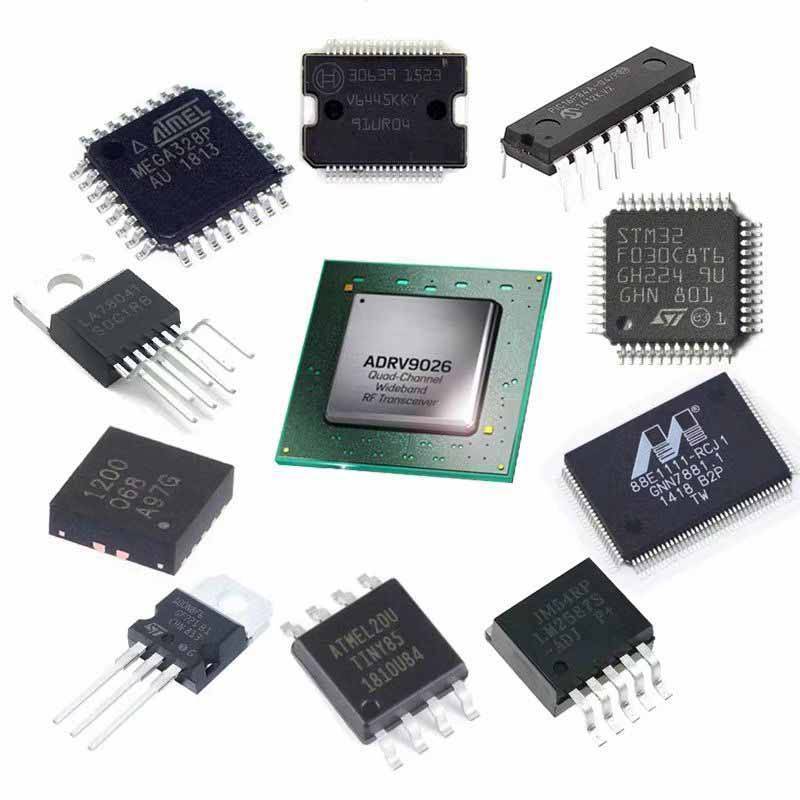

Układy scalone (IC) stanowią podstawę nowoczesnej elektroniki, oferują małe rozmiary, niskie zużycie energii, wysoką wydajność i wysoką niezawodność.Są szeroko stosowane w elektronikach konsumenckich, zastosowań przemysłowych, łączności, elektroniki motoryzacyjnej, sprzętu medycznego oraz systemów lotniczych i kosmicznych.
Uchi Electronics dostarcza wydajne rozwiązania do przetwarzania sygnałów analogowych i mieszanych dla automatyki przemysłowej, nowej energii, motoryzacji, komunikacji, informatyki,zastosowania w elektronikach konsumenckich i sprzęcie medycznym.
Rozwiązanie to pokazuje zastosowanie układów scalonych w systemach serwerowych.
