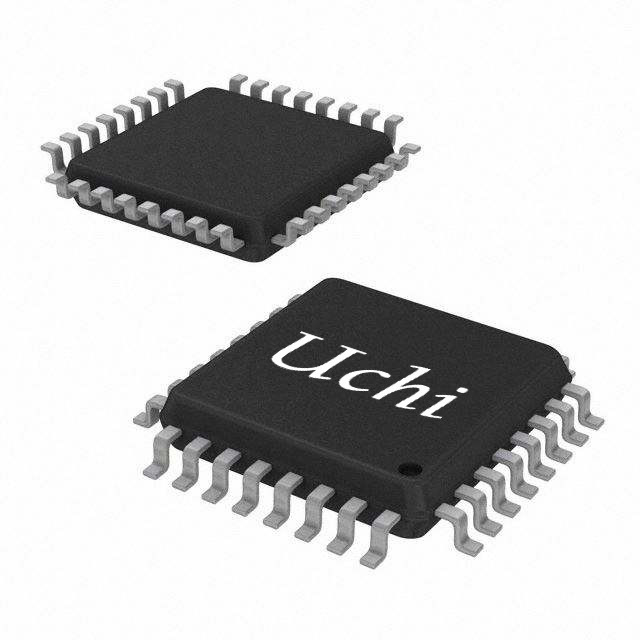

Bezprzewodowy sterownik linii 2Vrms do 3Vrms z regulowalnym zwiększaniem zintegrowanego obwodu IC
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | UCHI |
| Orzecznictwo: | Completed |
| Numer modelu: | SGM8902 |
Zapłata:
| Minimalne zamówienie: | 1000pcs |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | Standard |
| Czas dostawy: | 3 tygodnie |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 5000 pne |
|
Szczegóły informacji |
|||
| Napięcie zasilania: | -0,3 V do 6 V | Napięcie wejściowe: | VSS - 0,3 V do VDD + 0,3 V |
|---|---|---|---|
| Minimalna impedancja obciążenia (RL): | 600Ω | PL do GND: | -0,3 V do VDD + 0,3 V |
| Temperatura złącza: | +150℃ | Zakres temperatur przechowywania: | -65℃ do +150℃ |
| Temperatura ołowiu (lutowanie, 10s): | +260℃ | HBM: | 4000 V |
| CDM: | 1000V | mm: | 300 V. |
| Podkreślić: | 2Vrms do 3Vrms IC sterownika linii,układ zintegrowany z regulowanym wzrostem,sterownik linii MOSFET o dużej mocy |
||
opis produktu
Bezprzewodowy sterownik linii 2Vrms do 3Vrms z regulowalnym zwiększaniem zintegrowanego obwodu IC
SGM8902 jest sterownikiem linii pop/click-freestereo o częstotliwości od 2Vrms do 3Vrms.Projekt bez kapsuł pozwala wyeliminować kondensatory blokujące prąd stały w celu zmniejszenia liczby komponentów i niskiego kosztu.SGM8902 posiada wejścia różniczkowe i jest zdolny do napędzania 2Vrms do obciążenia 2,5kΩ przy napięciu zasilania 3,3V. Wbudowane sterowanie wyłączaniem pomaga również w pop/klik bez sterowania włączaniem/wyłączaniem.Zwiększenie może być ustawione w zakresie od ±1V/V do ±10V/V za pomocą zewnętrznych rezystorów gainsetting, które pozwalają również na wdrożenie filtra niskiego przepustowości drugiego rzędu w uzupełnieniu przetworników SOC i DAC..SGM8902 nie wymaga zasilania. Zintegrowana pompa ładowania generuje 2Vrms wyjściowej negatywnej linii napędowej, która zapewnia czyste, pop/klik-freeground przesunięcie.SGM8902 jest dostępny w pakiecie Green TSSOP-14Działa w zakresie temperatury otoczenia od -40°C do +85°C
Kluczowe cechy
● Zakres napięcia zasilania: od 3 V do 5,5 V
● Napięcie wyjściowe do obciążenia 2,5 kΩ
2Vrms przy napięciu zasilania 3,3 V
3Vrms przy napięciu zasilania 5V
● Budowa bez czapek
️ Pop/Click-Free
Wyklucza kondensatory blokujące prąd stały
Zapewnia odpowiedź płaskiej częstotliwości
● Różnorodne dane wejściowe
● Niski hałas i THD
W przypadku, gdy wprowadzone są zmiany, należy określić:
W przypadku, gdy wprowadzone są dodatkowe informacje, należy określić, w jaki sposób te informacje są wykorzystywane.
THD + N = 0,001% (f = 1 kHz)
● Zakres temperatury pracy od -40°C do +85°C

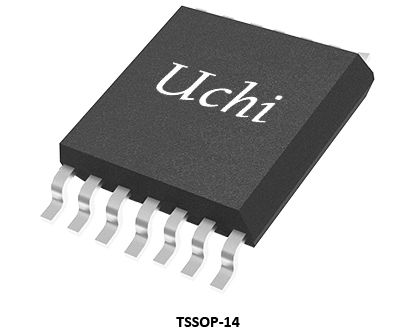

● Dostępny w zielonej opakowaniu TSSOP-14
Wnioski
Telewizor LCD
Pudełko z setem
Teatr domowy
Odtwarzacze Blu-Ray DVD
Pudełko z setem
Teatr domowy
Odtwarzacze Blu-Ray DVD
Typowy obwód operacyjny
Konfiguracja szpilki
Konfiguracja szpilki
Wskazówka dotycząca wyboru produktu
| Numer części | Napięcie wyjściowe
RL = 2,5kΩ
THD = 1%, VCC = 5,0V
|
Napięcie wyjściowe
RL = 2,5kΩ
THD = 1%, VCC = 3,3 V
|
Stereo
lub
Mono
|
Vcc
(V)
|
Różnica
Wpływ
|
Wyłączenie
Logika
|
Wyłączenie
Aktualność
(μA)
|
Kliknięcie
Wstrzymanie
|
Pakiet
|
Cechy |
|---|---|---|---|---|---|---|---|---|---|---|
| SGM8902 | 30,05 Vms | 20,05 Vms | Stereo | 3.0~5.5 | - Tak, proszę. |
Aktywne niskie
|
130 | - Tak, proszę. |
TSSOP-14
|
600ΩSterownik linii audio
|
| SGM8903 | 30,05 Vms | 20,05 Vms | Stereo | 3.0~5.5 | - Tak, proszę. | Aktywne niskie | 130 | - Tak, proszę. |
TSSOP-14
|
600ΩSterownik linii audio z funkcją UVP
|
| SGM8904 | 30,05 Vms | 20,05 Vms | Stereo | 3.0~5.5 | - Nie, nie. | Aktywne niskie | 130 | - Tak, proszę. |
MSOP-10
|
600ΩSterownik linii audio z funkcją UVP
|
| SGM8905 | 30,05 Vms | 20,05 Vms | Stereo | 3.0~5.5 | - Nie, nie. | Aktywne niskie | 130 | - Tak, proszę. |
MSOP-10 (płytka ekspozycyjna)
|
600ΩSterownik linii audio z funkcją UVP |
| SGM8909 | 30,05 Vms† | 20,05 Vms† | Stereo | 3.0~5.5 | - Nie, nie. | Aktywne niskie | 3400 | - Tak, proszę. | TSSOP-14 |
Sterownik linii dźwiękowej z kontrolą czasu włączenia/wyłączenia
|
| SGM89000 | 20,05 Vms | Stereo | 3.0~5.5 | - Tak, proszę. | Aktywne niskie | 130 | - Tak, proszę. | TSSOP-14 | 600ΩSterownik linii audio z funkcją UVP | |
| SGM89111 | 30,05 Vms | 20,05 Vms | Stereo | 3.0~5.5 | - Tak, proszę. | Aktywne niskie | - Tak, proszę. | TSSOP-20 |
Sterownik linii audio z sterownikiem wideo
|
|
| SGM89112 | 30,05 Vms | 20,05 Vms | Stereo | 3.0~5.5 | - Nie, nie. | Aktywne niskie | - Tak, proszę. | TSSOP-16 | Sterownik linii audio z sterownikiem wideo |
Uwaga: † RL= 600Ω
Układy scalone (IC) stanowią podstawę nowoczesnej elektroniki, oferują małe rozmiary, niskie zużycie energii, wysoką wydajność i wysoką niezawodność.Są szeroko stosowane w elektronikach konsumenckich, zastosowań przemysłowych, łączności, elektroniki motoryzacyjnej, sprzętu medycznego oraz systemów lotniczych i kosmicznych.
Uchi Electronics dostarcza wydajne rozwiązania do przetwarzania sygnałów analogowych i mieszanych dla automatyki przemysłowej, nowej energii, motoryzacji, komunikacji, informatyki,zastosowania w elektronikach konsumenckich i sprzęcie medycznym.
Rozwiązanie to pokazuje zastosowanie układów scalonych w laptopach i komputerach stacjonarnych. Aby uzyskać pomoc w wyborze odpowiedniego produktu, prosimy o kontakt z naszym zespołem wsparcia technicznego.
