Precyzyjny Programowalny Układ Scalony Referencyjny
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | UCHI |
| Orzecznictwo: | Completed |
| Numer modelu: | SGM431 |
Zapłata:
| Minimalne zamówienie: | 1000pcs |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | Standard |
| Czas dostawy: | 3 tygodnie |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 5000 pne |
|
Szczegóły informacji |
|||
| Napięcie katody (1), VKA: | 40v | SOIC-8, θJA: | 126 ℃/W |
|---|---|---|---|
| SOT-23, θJA: | 245 ℃/W | SOT-23-5, θJA: | 210 ℃/W |
| SOT-89-3, θJA: | 71 ℃/W | SC70-6, θJA: | 210 ℃/W |
| Temperatura złącza: | +150℃ | Zakres temperatur przechowywania: | -65℃ do +150℃ |
| Temperatura ołowiu (lutowanie, 10s): | +260℃ | HBM: | 4000 V |
| CDM: | 1000V | ||
opis produktu
Precyzyjnie programowalny referencyjny układ scalony IC

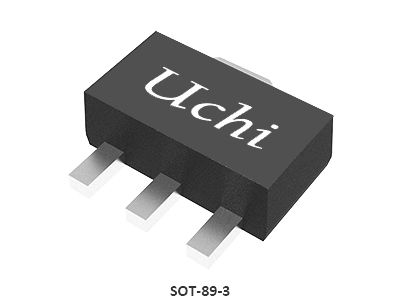

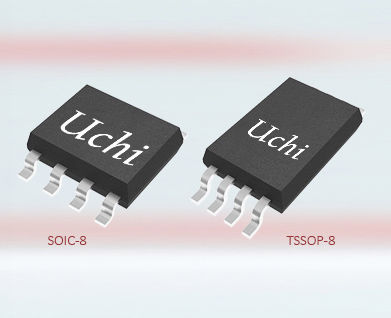

SGM431x to precyzyjnie programowalny napięcie odniesienia, które można wykorzystać w wielu zastosowaniach. Jest to trójzaciskowe urządzenie z regulowanym wyjściem, które może utrzymać stabilność pod wszystkimi obciążeniami pojemnościowymi. Wymaga dwóch zewnętrznych rezystorów w aplikacji, aby ustawić napięcie wyjściowe na dowolną wartość z zakresu od VREF do 36 V. Wszystkie wersje mają maksymalny prąd roboczy 100 mA. SGM431x charakteryzuje się niską impedancją dynamiczną, niskim poziomem szumów i niskim współczynnikiem temperaturowym, aby zapewnić stabilne napięcie wyjściowe w szerokim zakresie temperatur roboczych i prądy. Te wysokie parametry sprawiają, że doskonale nadaje się do wielu zastosowań, takich jak precyzyjne komponenty audio i zasilacze impulsowe typu flyback. SGM431 jest dostępny w obudowach Green SOIC-8, SOT-23, SOT-89-3, SOT-23-5 i SC70-6. TheSGM431B jest dostępny w zielonych obudowach SOIC-8, SOT-23, SOT-89-3 i SOT-23-5
Kluczowe funkcje
● Regulowane napięcie wyjściowe: VREF do 36V
● Możliwość prądu ujścia: 1mA do 100mA
● Tolerancja napięcia odniesienia przy +25℃:
SGM431: 1% (gatunek standardowy)
SGM431B: 0,5% (klasa B)
● Impedancja wyjściowa: 0,1 Ω (TYP)
● Dryft temperaturowy: 5 mV (TYP)
● Wysoka stabilność przy obciążeniu pojemnościowym
● Niski poziom hałasu wyjściowego
● Zakres temperatury roboczej od -40 ℃ do +125 ℃
● SGM431 jest dostępny w zielonych pakietach SOIC-8, SOT-23, SOT-89-3, SOT-23-5 i SC70-6
● SGM431B jest dostępny w zielonych pakietach SOIC-8, SOT-23, SOT-89-3 i SOT-23-5
Aplikacje
Przenośny sprzęt zasilany bateryjnie
Monitorowanie napięcia
Zasilacze impulsowe typu Flyback
Oprzyrządowanie
Testowanie produktu
Precyzyjne komponenty audio
Monitorowanie napięcia
Zasilacze impulsowe typu Flyback
Oprzyrządowanie
Testowanie produktu
Precyzyjne komponenty audio
Typowe zastosowanie
Konfiguracje pinów
Konfiguracje pinów
Przewodnik wyboru produktu
| Numer części |
Vo
(W)
|
Odniesienie Woltaż
|
Początkowa dokładność
|
Reklama VO
Min. (V)
|
VO przym
Maks. (V)
|
IZ dla Rozporządzenia
Min. (μA)
|
Temperatura
Współczynnik
Maks. (ppm/℃)
|
Operacyjny
Temperatura
Zakres (℃)
|
WYJŚCIE/IKA
Maks. (mA)
|
Pakiet
|
Cechy |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM431 | 2.5 | Przym | 0,5,1 | 2.5 | 36 | 400 | 60 |
-40 do +125
|
100 |
SOIC-8, SOT-23, SOT-89-3, SOT-23-5, SC70-6
|
Regulowany precyzyjny regulator bocznikowy
|
| SGM431VB | 1,24 | Przym | 0,5 | 1,24 | 18 | 65 |
-40 do +125
|
70 |
SOT-23
|
Regulowany precyzyjny regulator bocznikowy
|
|
| SGM432 | 2.5 | Przym | 0,5,1 | 2.5 | 36 | 400 | 60 |
-40 do +125
|
100 |
SOT-89-3, SOT-23, SOT-23-5
|
Regulowany precyzyjny regulator bocznikowy
|
| SGM4025 | 1,25,2,048 |
Naprawił
|
0,1 | 230† | 30 |
-40 do +125
|
10 |
UTQFN-1,5×1,5-8L
|
30 ppm/℃, 230μA, napięcie odniesienia CMOS
|
||
| SGM4027 | 2,048,2,5 |
Naprawił
|
0,1 | 245† | 35 |
-40 do +125
|
10 |
SOT-23
|
35 str./min/℃, 245μA, napięcie odniesienia CMOS
|
||
| SGM4029 | 2,5,3,0,4,096 |
Naprawił
|
0,1 | 1450† | 10 |
-40 do +125
|
10 |
SOIC-8
|
Niski poziom hałasu, niski dryf, precyzyjne napięcie odniesienia
|
||
| SGM4040B |
2.5 |
Naprawił
|
0,2 | 48 |
20†
|
-40 do +125
|
15† |
SOT-23
|
Mikrozasilanie, precyzyjne napięcie odniesienia bocznika
|
||
| SGM4051C | 1.2, przym |
Naprawiono, przym
|
0,5 | 1.206 | 10 | 45 | 20† |
-40 do +125
|
12† |
SC70-5, SOT-23
|
Mikrozasilanie, precyzyjne napięcie odniesienia bocznika
|
Uwaga: † Typowe wartości przy 25℃
Układy scalone (IC) stanowią podstawę nowoczesnej elektroniki, oferując niewielkie rozmiary, niskie zużycie energii, wysoką wydajność i wysoką niezawodność. Są szeroko stosowane w elektronice użytkowej, zastosowaniach przemysłowych, komunikacji, elektronice samochodowej, sprzęcie medycznym i systemach lotniczych i obronnych.
Uchi Electronics zapewnia wysokiej jakości rozwiązania do przetwarzania sygnałów analogowych i mieszanych dla zastosowań w automatyce przemysłowej, nowej energetyce, motoryzacji, komunikacji, informatyce, elektronice użytkowej i sprzęcie medycznym.
Rozwiązanie to demonstruje zastosowanie układów scalonych w płytce zasilacza RF stacji bazowej. Aby uzyskać pomoc w wyborze odpowiedniego produktu, skontaktuj się z naszym zespołem pomocy technicznej.
