8 kanałów, 8-bitowy przetwornik cyfrowo-analogowy ze zintegrowanym wzmacniaczem operacyjnym IC
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | UCHI |
| Orzecznictwo: | Completed |
| Numer modelu: | SGM5347-8 |
Zapłata:
| Minimalne zamówienie: | 1000pcs |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | Standard |
| Czas dostawy: | 3 tygodnie |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 5000 pne |
|
Szczegóły informacji |
|||
| VCC: | -0,3 V do 6,5 V | Zakres napięcia wejściowego, VIN: | -0,3 V do VCC + 0,3 V |
|---|---|---|---|
| SOIC-16: | 90 ℃/W | TSSOP-16: | 120 ℃/W |
| Temperatura złącza: | +150℃ | Zakres temperatur przechowywania: | -65℃ do +150℃ |
| Temperatura ołowiu (lutowanie, 10s): | +260℃ | HBM: | 4000 V |
| CDM: | 1000V | ||
opis produktu
8 kanałów, 8-bitowy konwerter cyfrowo-analogowy z wzmacniaczem operacyjnym złączonym obwodem IC
SGM5347-8 posiada 8 kanałów 8-bitowego konwertera cyfrowo-analogowego (DAC) z wzmacniaczami wyjściowymi.Dane cyfrowe są wprowadzane za pośrednictwem szeregowego szlaku łączaSGM5347-8 zapewnia możliwość łańcuchów, a także możliwość przełączenia się z innymi urządzeniami.który może aktualizować wiele SGM5347-8 jednocześnie za pomocą jednego seryjnego interfejsuSGM5347-8 jest dostępny w pakietach Green SOIC-16 i TSSOP-16.Działa w zakresie temperatur otoczenia od -40°C do +125°C.
Kluczowe cechy
● Niskie zużycie energii (0,5 mW/CH)
● Integracja 8 kanałów 8-bitowego DAC
● Wbudowany wzmacniacz wyjścia analogowego:Sink/Source Current z sterowaniem prądem krótkim
● Operacja Daisy-Chain
● 8 kanałów wyjściowych aktualizowanych jednocześnie
● Funkcja niezależnego kanału wyłączenia energii ≈ 0,6μA (TYP) ICC dla trybu wyłączenia energii
● Zakres konwersji D/A może być niezależnie ustawiony poprzez oddzielenie zasilania interfejsu MCU i wzmacniacza operacyjnego od zasilania DAC
● Możliwość bezpośredniego sterowania przez 3V MCU
● Zresetowanie zasilania: Zresetowanie wyjścia na GND
● Wprowadzenie danych seryjnych: do 2,5 MHz
● Zakres napięcia zasilania: od 2,8 V do 5,5 V

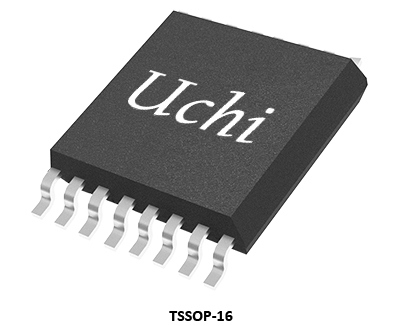

● Dostępne w zielonych pakietach SOIC-16 i TSSOP-16
Wnioski
Czujnik wysokiej impedancji
Precyzyjne przyrządy
Zwiększacz fotodiody
Filtr pętlowy z blokadą fazową
Wysokiej klasy, profesjonalne dźwięki
Medyczne
ATE
Zwiększacz wyjścia DAC
Precyzyjne przyrządy
Zwiększacz fotodiody
Filtr pętlowy z blokadą fazową
Wysokiej klasy, profesjonalne dźwięki
Medyczne
ATE
Zwiększacz wyjścia DAC

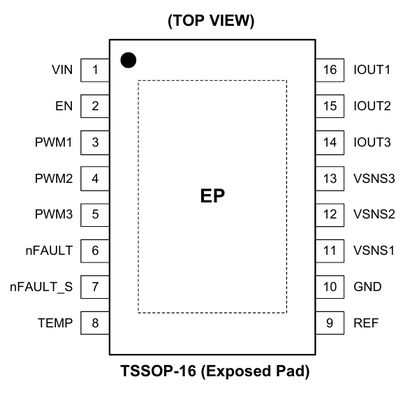

Konfiguracja szpilki
Wskazówka dotycząca wyboru produktu
| Numer części |
Rozstrzygnięcie
(Bits)
|
Wskaźnik aktualizacji
(SPS)
|
Produkcja
Kanały |
Napięcie wyjściowe
Zakres
(V)
|
Odnośnik
|
VDD
(V)
|
INL
(LSB)
|
DN
(LSB) |
Błąd offsetowy
(mV)
|
Błąd zysku
(% FSR)
|
Zyskaj na drifcie
(ppm/°C)
|
Czas rozliczania wyjścia
(μs)
|
Działanie
Ja...Q
(μA)
|
Wyłączenie mocy
Ja...Q
(μA)
|
Działanie
Temperatura
Zakres (°C)
|
Pakiet
|
Cechy |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM5347-8 | 8 | 90K. | 8 |
0 ~ VREF
|
Wydział zewnętrzny
|
2.8~5.5 | 0.2 | 0.02 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 do +125
|
Wymagania w zakresie ochrony środowiska
|
8 kanałów, 8-bitowy DAC z wzmacniaczem wyjściowym
|
| SGM5347-10 | 10 | 83K | 8 |
0 ~ VREF
|
Wydział zewnętrzny
|
2.8~5.5 | 0.8 | 0.08 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 do +125
|
Wymagania w zakresie ochrony środowiska
|
8 kanałów, 10-bitowy DAC z wzmacniaczem wyjściowym
|
| SGM5347-12 | 12 | 77K | 8 |
0 ~ VREF
|
Wydział zewnętrzny
|
2.8~5.5 | 3 | 0.3 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 do +125
|
Wymagania w zakresie ochrony środowiska
|
8 kanałów, 12-bitowy DAC z wzmacniaczem wyjściowym
|
| SGM5348-8 | 8 | 200 tysięcy. | 8 |
0 ~ VREF
|
Wydział zewnętrzny
|
2.8~5.5 | 0.2 | 0.02 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 do +125
|
TSSOP-16
|
8 kanałów, 8-bitowy DAC z wzmacniaczem wyjściowym
|
| SGM5348-10 | 10 | 200 tysięcy. | 8 |
0 ~ VREF
|
Wydział zewnętrzny
|
2.8~5.5 | 0.8 | 0.08 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 do +125
|
TSSOP-16
|
8 kanałów, 10-bitowy DAC z wzmacniaczem wyjściowym
|
| SGM5348-12 | 12 | 140K. | 8 |
0 ~ VREF
|
Wydział zewnętrzny
|
2.8~5.5 | 3 | 0.3 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 do +125
|
TSSOP-16,TQFN-3×3-16L
|
8 kanałów, 12-bitowy DAC z wzmacniaczem wyjściowym
|
| SGM5349-16 | 16 | 140K. | 8 |
0 ~ VREF
|
Wydział zewnętrzny
|
2.7~5.5 | 8 | 0.4 | 1.5 | 0.1 | 2 | 5 | 800 | 1 |
-40 do +125
|
TSSOP-16,TQFN-4×4-16L
|
8 kanałów, 16-bitowy interfejs SPI, DAC z napięciem wyjściowym
|
| SGM5351-16 | 16 | 140K. | 1 |
0 ~ VREF
|
Wydział zewnętrzny
|
2.7~5.5 | 8 | 0.4 | 1.5 | 0.1 | 2 | 5 | 140 | 0.5 |
-40 do +125
|
MSOP-8
|
16-bitowy, Ultra-Low Glitch, DAC o wysokim napięciu
|
| SGM5352-16 | 16 | 140K. | 4 |
0 ~ VREFH
|
Wydział zewnętrzny
|
2.7~5.5 | 6 | 0.5 | 1.5 | 0.01 | 2 | 10 | 450 | 0.45 |
-40 do +125
|
WLCSP-1.64×1.62-16B, TSSOP-16
|
16-bitowy, 4-kanałowy, DAC z napięciem wyjściowym
|
| SGM5353-16 | 16 | 700 tysięcy. | 1 |
0 ~ VREF- 1LSB
|
Wydział zewnętrzny
|
2.7~5.5 | 0.15 | 0.3 | 0.015 | 0.0012 | 0.04 | 1.5 | 78 |
-40 do +125
|
Wymagania w zakresie bezpieczeństwa
|
16-bitowy, seryjny wejście, napięcie-wyjście DAC
|
|
| SGM5355-16 | 16 | 140K. | 1 |
0 ~ VREF
|
Wydział zewnętrzny
|
2.7~5.5 | 6 | 0.5 | 1.5 | 0.05 | 2 | 10 | 108 | 0.45 |
-40 do +125
|
WLCSP-0.82×1.22-6B, MSOP-8
|
16-bit, I2C Interfejs, napięcie wyjściowe DAC
|
| SGM71612R8 | 16 | 140K. | 8 |
0 ~ VCC
|
Wewnętrzne/zewnętrzne
|
2.7~5.5 | 1.8 | < 1 | 0.7 | < 0.4 | 1.5 | 5 | 800 | 0.45 |
-40 do +125
|
TSSOP-16, TQFN-4×4-16BL, FOCSP-2.6×2.6-16B
|
8 kanałów, 16-bitowy interfejs SPI, DAC z napięciem wyjściowym
|
Układy scalone (IC) stanowią podstawę nowoczesnej elektroniki, oferują małe rozmiary, niskie zużycie energii, wysoką wydajność i wysoką niezawodność.Są szeroko stosowane w elektronikach konsumenckich, zastosowań przemysłowych, łączności, elektroniki motoryzacyjnej, sprzętu medycznego oraz systemów lotniczych i kosmicznych.
Uchi Electronics dostarcza wydajne rozwiązania do przetwarzania sygnałów analogowych i mieszanych dla automatyki przemysłowej, nowej energii, motoryzacji, komunikacji, informatyki,zastosowania w elektronikach konsumenckich i sprzęcie medycznym.
Rozwiązanie to pokazuje zastosowanie układów scalonych w laptopach i komputerach stacjonarnych.
