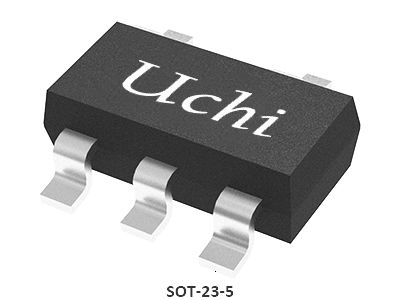

Wzmacniacze operacyjne z wyjściem typu Rail-to-Rail dla wysokich napięć zintegrowany układ scalony IC
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | UCHI |
| Orzecznictwo: | Completed |
| Numer modelu: | SGM8271/8272/8274 |
Zapłata:
| Minimalne zamówienie: | 1000pcs |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | Standard |
| Czas dostawy: | 3 tygodnie |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 5000 pne |
|
Szczegóły informacji |
|||
| Napięcie zasilania: | 40v | Zakres napięcia wejściowego trybu wspólnego: | (-VS) - 0,1 V do (+ VS) - 1,5 V |
|---|---|---|---|
| Zakres napięcia wejściowego/wyjściowego: | (-VS) - 0,3 V do (+ VS) + 0,3 V | Różnicowe napięcie wejściowe: | 1,5 V |
| Temperatura złącza: | +150℃ | Zakres temperatur przechowywania: | -65℃ do +150℃ |
| Temperatura ołowiu (lutowanie, 10s): | +260℃ | HBM: | 4000 V |
| MM (SGM8271/2): | 150 V | MM (SGM8274): | 300 V. |
| Zakres temperatur roboczych: | -40 ℃ do +85 ℃ | ||
| Podkreślić: | wzmacniacze operacyjne wysokiego napięcia,układ scalony wzmacniacza operacyjnego wysokiego napięcia,wzmacniacz operacyjny typu rail-to-rail wysokiego napięcia |
||
opis produktu
Wysokonapięciowe wzmacniacze operacyjne wyjściowe kolejowo-kolejowe IC układu scalonego
SGM8271 (jednoskładnik), SGM8272 (podwójny) i SGM8274 ((quad) to wzmacniacze o wysokim napięciu, które mogą działać z jednego źródła zasilania od 4,5V do 36V lub z podwójnych źródeł zasilania od ±2,25V do ±18V.Zapewniają szeroki zakres napięcia wejściowego i wyjściowego.SGM8271/2/4 zapewnia wysoką szybkość przepływu, niską przesunięcie, przepływ i prąd strumieniowy. SGM8271 jest dostępny w pakietach Green SOT-23-5, MSOP-8 i SOIC-8.SGM8272 jest dostępny w pakietach Green SOIC-8 i MSOP-8.SGM8274 jest dostępny w pakietach Green SOIC-14 i TSSOP-14. Są one określone w rozszerzonym zakresie temperatur od -40°C do +125°C.
Kluczowe cechy
• Produkcja kolejowo-kolejna
• Szeroki zakres napięcia w trybie wejściowym
• Niskie napięcie offsetowe: 3mV (MAX)
• Niski prąd przesunięty
• Niski prąd przesuwny
• Niski prąd nieruchomy: 150μA/wzmacniacz
• Ochrona przed zwarciem wyjściowym• Wysoka impedancja wejściowa
• Wysoka prędkość obrotowa: 7V/μs
• Małe opakowania:SGM8271 Dostępne w zielonych opakowaniach SOT-23-5, MSOP-8 i SOIC-8SGM8272 Dostępne w zielonych opakowaniach MSOP-8 i SOIC-8SGM8274 Dostępne w zielonych opakowaniach TSSOP-14 i SOIC-14
Wnioski
Czujnik wysokiej impedancji
Precyzyjne przyrządy
Zwiększacz fotodiody
Filtr pętlowy z blokadą fazową
Wysokiej klasy, profesjonalne dźwięki
Medyczne
ATE
Zwiększacz wyjścia DAC
Precyzyjne przyrządy
Zwiększacz fotodiody
Filtr pętlowy z blokadą fazową
Wysokiej klasy, profesjonalne dźwięki
Medyczne
ATE
Zwiększacz wyjścia DAC

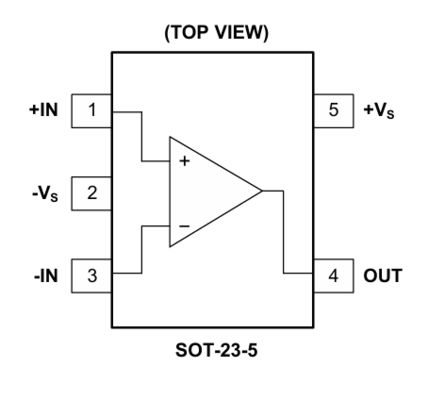

Konfiguracja szpilki
Wskazówka dotycząca wyboru produktu
| Wzmacniacze na opakowanie | Numer części | IQ/Amp Typ (μA) | Wyłączenie | VCC(V) | GBP Typ (kHz) | Typ prędkości przemieszczania (V/ms) | ENOISE 0,1 Hz ~ 10 Hz (μVPP) | ENOISE Typ @1kHz (nV/√Hz) | VOS Max @25°C (mV) | TC typu VOS (μV/°C) | Typ IB (pA) | AVO Typ (dB) | Typ CMRR (dB) | Wpływ kolejowo-kolejny | Wydajność kolejowo-kolejowa | Pakiet | Cechy |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM8271 | 150 | - Nie, nie. | 4.5~36 | 1.4 | 7000 | 43 | 3 | 3 | 20 | 100 | 95 | - Nie, nie. | - Tak, proszę. |
SOT-23-5, SOIC-8, MSOP-8
|
10,4 MHz, 7 V/μs, niska moc, wyjście kolejowo-kolejne
|
|
| 2 | SGM8272 | 150 | - Nie, nie. | 4.5~36 | 1.4 | 7000 | 43 | 3 | 3 | 20 | 100 | 95 | - Nie, nie. | - Tak, proszę. |
SOIC-8, MSOP-8
|
10,4 MHz, 7 V/μs, niska moc, wyjście kolejowo-kolejne
|
|
| 4 | SGM8274 | 150 | - Nie, nie. | 4.5~36 | 1.4 | 7000 | 43 | 3 | 3 | 20 | 100 | 95 | - Nie, nie. | - Tak, proszę. |
Wymagania w zakresie ochrony środowiska
|
10,4 MHz, 7 V/μs, niska moc, wyjście kolejowo-kolejne
|
|
| 1 | SGM8521 | 5.5 | - Nie, nie. | 2.1~5.5 | 0.15 | 50 | 85 | 3.5 | 2 | 3 | 110 | 87 | - Tak, proszę. | - Tak, proszę. |
SOT-23-5, SOIC-8
|
Niski prąd strumieniowy, mikroenergia, wejście i wyjście kolejowo-kolejowe
|
|
| 2 | SGM8522 | 5.5 | - Nie, nie. | 2.1~5.5 | 0.15 | 50 | 85 | 3.5 | 2 | 3 | 110 | 87 | - Tak, proszę. | - Tak, proszę. |
SOIC-8, MSOP-8
|
Niski prąd strumieniowy, mikroenergia, wejście i wyjście kolejowo-kolejowe
|
|
| 4 | SGM8524 | 5.5 | - Nie, nie. | 2.1~5.5 | 0.15 | 50 | 85 | 3.5 | 2 | 3 | 110 | 87 | - Tak, proszę. | - Tak, proszę. |
Wymagania w zakresie ochrony środowiska
|
Niski prąd strumieniowy, mikroenergia, wejście i wyjście kolejowo-kolejowe
|
|
| 1 | SGM8531 | 18 | - Nie, nie. | 2.1~5.5 | 0.5 | 200 | 33 | 3.5 | 1.7 | 0.5 | 104 | 75 | - Tak, proszę. | - Tak, proszę. |
SOT-23-5, SOIC-8
|
Niski prąd strumieniowy, mikroenergia, wejście i wyjście kolejowo-kolejowe
|
|
| 2 | SGM8532 | 18 | - Nie, nie. | 2.1~5.5 | 0.5 | 200 | 33 | 3.5 | 1.7 | 0.5 | 104 | 75 | - Tak, proszę. | - Tak, proszę. |
SOIC-8, MSOP-8
|
Niski prąd strumieniowy, mikroenergia, wejście i wyjście kolejowo-kolejowe
|
|
| 4 | SGM8534 | 18 | - Nie, nie. | 2.1~5.5 | 0.5 | 200 | 33 | 3.5 | 1.7 | 0.5 | 104 | 75 | - Tak, proszę. | - Tak, proszę. |
Wymagania w zakresie ochrony środowiska
|
Niski prąd strumieniowy, mikroenergia, wejście i wyjście kolejowo-kolejowe
|
|
| 1 | SGM8535 | 80 | - Nie, nie. | 1.8~5.5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | - Nie, nie. | - Tak, proszę. |
SOT-23-5, SC70-5, SOIC-8, MSOP-8
|
1.5MHz, 1.8V, Stabilny wzrost jednostkowy, wyjście kolejowo-kolejne
|
|
| 2 | SGM8536 | 80 | - Nie, nie. | 1.8~5.5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | - Nie, nie. | - Tak, proszę. |
SOIC-8, MSOP-8
|
1.5MHz, 1.8V, Stabilny wzrost jednostkowy, wyjście kolejowo-kolejne
|
|
| 1 | SGM8537 | 80 | - Tak, proszę. | 1.8~5.5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | - Nie, nie. | - Tak, proszę. |
SOT-23-6, SOIC-8, MSOP-8
|
1.5MHz, 1.8V, Stabilny wzrost jednostkowy, wyjście kolejowo-kolejne
|
|
| 4 | SGM8538 | 80 | - Nie, nie. | 1.8~5.5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | - Nie, nie. | - Tak, proszę. |
Wymagania w zakresie ochrony środowiska
|
1.5MHz, 1.8V, Stabilny wzrost jednostkowy, wyjście kolejowo-kolejne
|
|
| 1 | SGM8541 | 46 | - Nie, nie. | 2.1~5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0.5 | 105 | 80 | - Tak, proszę. | - Tak, proszę. |
SOT-23-5, SOIC-8,SC70-5
|
Prąd wejściowy Pico Amp, mikroenergetyka, wejście i wyjście kolejowo-kolejowe
|
|
| 2 | SGM8542 | 46 | - Nie, nie. | 2.1~5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0.5 | 105 | 80 | - Tak, proszę. | - Tak, proszę. |
Wymagania dotyczące:
|
Prąd wejściowy Pico Amp, mikroenergetyka, wejście i wyjście kolejowo-kolejowe
|
|
| 1 | SGM8543 | 48 | - Tak, proszę. | 2.1~5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0.5 | 105 | 76 | - Tak, proszę. | - Tak, proszę. |
SOT-23-6, SOIC-8
|
Prąd wejściowy Pico Amp, mikroenergetyka, wejście i wyjście kolejowo-kolejowe
|
|
| 4 | SGM8544 | 46 | - Nie, nie. | 2.1~5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0.5 | 105 | 80 | - Tak, proszę. | - Tak, proszę. |
Wymagania w zakresie ochrony środowiska
|
Prąd wejściowy Pico Amp, mikroenergetyka, wejście i wyjście kolejowo-kolejowe
|
|
| 1 | SGM8545 | 48 | - Nie, nie. | 2.1~5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0.5 | 105 | 76 | - Tak, proszę. | - Tak, proszę. |
SOT-23-5
|
Prąd wejściowy Pico Amp, mikroenergetyka, wejście i wyjście kolejowo-kolejowe
|
Układy scalone (IC) stanowią podstawę nowoczesnej elektroniki, oferują małe rozmiary, niskie zużycie energii, wysoką wydajność i wysoką niezawodność.Są szeroko stosowane w elektronikach konsumenckich, zastosowań przemysłowych, łączności, elektroniki motoryzacyjnej, sprzętu medycznego oraz systemów lotniczych i kosmicznych.
Uchi Electronics dostarcza wydajne rozwiązania do przetwarzania sygnałów analogowych i mieszanych dla automatyki przemysłowej, nowej energii, motoryzacji, komunikacji, informatyki,zastosowania w elektronikach konsumenckich i sprzęcie medycznym.
Rozwiązanie to pokazuje zastosowanie układów scalonych w dziedzinie medycznej - monitorów.
