1MHz 60μA Rail-to-Rail I/OCMOS Operational Amplifiers Integrated Circuit IC
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | UCHI |
| Orzecznictwo: | Completed |
| Numer modelu: | SGM321/358/324 |
Zapłata:
| Minimalne zamówienie: | 1000pcs |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | Standard |
| Czas dostawy: | 3 tygodnie |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 5000 pne |
|
Szczegóły informacji |
|||
| Napięcie zasilania: | 6v | Wejścia analogowe (VIN+, VIN-): | (-VS) - 0,3 V do (+ VS) + 0,3 V |
|---|---|---|---|
| Temperatura złącza: | +150℃ | Zakres temperatur przechowywania: | -65℃ do +150℃ |
| Temperatura ołowiu (lutowanie, 10s): | +260℃ | HBM: | 4000 V |
| mm: | 400 V. | SC70-5, θJA: | 333 ℃/W |
| SOT-23-5, θJA: | 190 ℃/W | SOIC-8, θJA: | 125 ℃/W |
| MSOP-8, θJA: | 216 ℃/W | Zakres temperatur roboczych: | -40 ℃ do +85 ℃ |
| Podkreślić: | wysokiego napięcia op amp 6v,wysokiego napięcia 400v,wzmacniacze wysokonapięciowe |
||
opis produktu
1MHz, 60μA, Rail-to-Rail I/OCMOS Wzmacniacze operacyjne IC zintegrowane
SGM321 (jednoskładny), SGM358 (podwójny) i SGM324 ((quad) to niskokosztowe wzmacniacze zwrotnego napięcia.i zużywają tylko 60 μA prądu spokojnego na wzmacniacz.Zapewniają wejście kolejowo-kolejowe z szerokim zakresem napięcia wejściowego commonmode i wahaniem napięcia wyjściowego kolejowo-kolejowego.SGM321/358/324 oferuje produkt szerokości pasma zwiększenia prędkości 1MHz i ultra-niską prędkość wejściową 10pASą one odpowiednie dla czujników piezoelektrycznych, integratorów i wzmacniaczy fotodiod. SGM321/358/324 są przeznaczone do szerokiego zakresu zastosowań, takich jak przyrządy zasilane bateriami,monitorowanie bezpieczeństwaSGM321 jest dostępny w pakietach Green SOT-23-5 i SC70-5. SGM358 jest dostępny w pakietach GreenSOIC-8,Pakiety MSOP-8 i DIP-8SGM324 jest dostępny w pakietach Green TSSOP-14 i SOIC-14. Są one określone w rozszerzonym zakresie temperatur przemysłowych (-40°C do +85°C)
Kluczowe cechy
• Niska cena
• Napięcie wejściowe: 5mV (MAX)
• Prąd przesunięty o bardzo niskim napięciu wejściowym: 10pA (TYP)
• Zwiększenie jedności
• Produkt zwiększający przepustowość: 1MHz
• Wpływy i wyjścia kolejowo-kolejne
• Zakres napięcia zasilania: od 2,1 V do 5,5 V
• Zakres napięcia wejściowego: od 0,1 V do 5,6 V przy VS = 5,5 V
• Niski prąd nieruchomy: 60μA/wzmacniacz (TYP)
• zakres temperatury roboczej od -40°C do +85°C

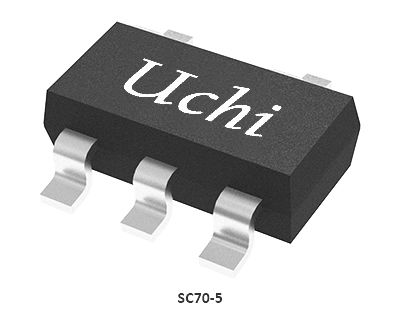

• Małe opakowania:SGM321 Dostępny w zielonych opakowaniach SOT-23-5 i SC70-5SGM358 Dostępny w zielonych opakowaniach SOIC-8, MSOP-8 i DIP-8SGM324 Dostępny w zielonych opakowaniach SOIC-14 i TSSOP-14
Wnioski
Zwiększacze wejścia lub wyjścia ASIC
Zwiększacze przetwornika piezoelektrycznego
Urządzenia zasilane bateriami
Sprzęt przenośny
Interfejsy czujników
Urządzenia medyczne
Komunikacja mobilna
Wyjścia audio
Detektory dymu
Telefony komórkowe
Komputery notebook
Karty PCMCIA
Konfiguracja szpilki
Wskazówka dotycząca wyboru produktu
| Wzmacniacze na opakowanie | Numer części | IQ/Amp Typ (μA) | Wyłączenie | VCC(V) | GBP Typ (kHz) | Typ prędkości przemieszczania (V/ms) | ENOISE 0,1 Hz ~ 10 Hz (μVPP) | ENOISE Typ @1kHz (nV/√Hz) | VOS Max @25°C (mV) | TC typu VOS (μV/°C) | Typ IB (pA) | AVO Typ (dB) | Typ CMRR (dB) | Wpływ kolejowo-kolejny | Wydajność kolejowo-kolejowa | Pakiet | Cechy |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM321 | 60 | - Nie, nie. | 2.1~5.5 | 1 | 520 | 27 | 5 | 2.7 | 10 | 84 | 68 | - Tak, proszę. | - Tak, proszę. |
SC70-5, SOT-23-5
|
Ogólny cel Amper niskiej mocy
|
|
| 4 | SGM324 | 60 | - Nie, nie. | 2.1~5.5 | 1 | 520 | 27 | 5 | 2.7 | 10 | 84 | 68 | - Tak, proszę. | - Tak, proszę. |
Wymagania w zakresie ochrony środowiska
|
Ogólny cel Amper niskiej mocy
|
|
| 2 | SGM358 | 60 | - Nie, nie. | 2.1~5.5 | 1 | 520 | 27 | 5 | 2.7 | 10 | 84 | 68 | - Tak, proszę. | - Tak, proszę. |
SOIC-8, MSOP-8, DIP-8
|
Ogólny cel Amper niskiej mocy
|
|
| 1 | SGM8038-1 | 6 | - Nie, nie. | 1.4~5.5 | 0.145 | 130 | 6 | 110 | 0.8 | 3 | 2 | 125 | 94 | - Tak, proszę. | - Tak, proszę. |
SOT-23-5, SC70-5, SOIC-8
|
Wysoka precyzja, wejście i wyjście kolei do kolei
|
| 2 | SGM8038-2 | 6 | - Nie, nie. | 1.4~5.5 | 0.145 | 130 | 6 | 110 | 0.8 | 3 | 2 | 125 | 94 | - Tak, proszę. | - Tak, proszę. |
SOT-23-8, SOIC-8, TDFN-2×2-8L
|
Wysoka precyzja, wejście i wyjście kolei do kolei
|
| 1 | SGM8049-1 | 2.5 | - Nie, nie. | 1.8~5.5 | 0.12 | 80 | 3.5 | 75 | 0.85 | 0.6 | 1 | 118 | 100 | - Tak, proszę. | - Tak, proszę. |
SOT-23-5,SC70-5,TDFN-2×2-6L
|
Prąd wejściowy Pico Amp, mikroenergetyka, wejście i wyjście kolejowo-kolejowe
|
| 2 | SGM8049-2 | 2.5 | - Nie, nie. | 1.8~5.5 | 0.12 | 80 | 3.5 | 75 | 0.85 | 0.6 | 1 | 118 | 100 | - Tak, proszę. | - Tak, proszę. |
SOT-23-8, SOIC-8
|
Prąd wejściowy Pico Amp, mikroenergetyka, wejście i wyjście kolejowo-kolejowe
|
| 4 | SGM8049-4 | 2.5 | - Nie, nie. | 1.8~5.5 | 0.12 | 80 | 3.5 | 75 | 0.85 | 0.6 | 1 | 118 | 100 | - Tak, proszę. | - Tak, proszę. |
TSSOP-14
|
Prąd wejściowy Pico Amp, mikroenergetyka, wejście i wyjście kolejowo-kolejowe
|
| 1 | SGM8210-1 | 50 | - Nie, nie. | 3.3~24 | 1 | 300 | 3 | 25 | 1 | 1 | 5 | 120 | 115 | - Tak, proszę. | - Tak, proszę. |
SOT-23-5,SC70-5
|
Wysokie napięcie, mikro moc, precyzja
|
| 2 | SGM8210-2 | 50 | - Nie, nie. | 3.3~24 | 1 | 300 | 3 | 25 | 1 | 1 | 5 | 120 | 115 | - Tak, proszę. | - Tak, proszę. |
Wymagania w zakresie bezpieczeństwa
|
Wysokie napięcie, mikro moc, precyzja
|
| 4 | SGM8210-4 | 50 | - Nie, nie. | 3.3~24 | 1 | 300 | 3 | 25 | 1 | 1 | 5 | 120 | 115 | - Tak, proszę. | - Tak, proszę. |
SOIC-14
|
Wysokie napięcie, mikro moc, precyzja
|
| 1 | SGM8240-1 | 2.8 | - Nie, nie. | 2.7~24 | 0.1 | 50 | 3 | 100 | 1 | 3 | 5 | 120 | 110 | - Tak, proszę. | - Tak, proszę. |
SC70-5, SOT-23-5
|
Wysokie napięcie, mikro moc, precyzja
|
| 2 | SGM8240-2 | 2.8 | - Nie, nie. | 2.7~24 | 0.1 | 50 | 3 | 100 | 1 | 3 | 5 | 120 | 110 | - Tak, proszę. | - Tak, proszę. |
TDFN-2×3-8L,SOIC-8,MSOP-8
|
Wysokie napięcie, mikro moc, precyzja
|
| 4 | SGM8240-4 | 2.8 | - Nie, nie. | 2.7~24 | 0.1 | 50 | 3 | 100 | 1 | 3 | 5 | 120 | 110 | - Tak, proszę. | - Tak, proszę. |
SOIC-14
|
Wysokie napięcie, mikro moc, precyzja
|
Układy scalone (IC) stanowią podstawę nowoczesnej elektroniki, oferują małe rozmiary, niskie zużycie energii, wysoką wydajność i wysoką niezawodność.Są szeroko stosowane w elektronikach konsumenckich, zastosowań przemysłowych, łączności, elektroniki motoryzacyjnej, sprzętu medycznego oraz systemów lotniczych i kosmicznych.
Uchi Electronics dostarcza wydajne rozwiązania do przetwarzania sygnałów analogowych i mieszanych dla automatyki przemysłowej, nowej energii, motoryzacji, komunikacji, informatyki,zastosowania w elektronikach konsumenckich i sprzęcie medycznym.
Rozwiązanie to pokazuje zastosowanie układów scalonych w smartfonach i tabletach.
