550nA, wejście-wyjście typu Rail-to-Rail, precyzyjny wzmacniacz operacyjny układ scalony IC
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | UCHI |
| Orzecznictwo: | Completed |
| Numer modelu: | SGM8040-1/-2 |
Zapłata:
| Minimalne zamówienie: | 1000pcs |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | Standard |
| Czas dostawy: | 3 tygodnie |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 5000 pne |
|
Szczegóły informacji |
|||
| Napięcie zasilania: | 6v | Wejścia analogowe (VIN+, VIN-): | (-VS) - 0,3 V do (+ VS) + 0,3 V |
|---|---|---|---|
| Różnicowe napięcie wejściowe: | |(-VS) - (+VS)| | Temperatura złącza: | +150℃ |
| Zakres temperatur przechowywania: | -65℃ do +150℃ | Temperatura ołowiu (lutowanie, 10s): | +260℃ |
| HBM: | 8000 V | mm: | 400 V. |
| CDM: | 1000V | Zakres temperatur roboczych: | -40 ℃ do +85 ℃ |
| Podkreślić: | Precyzyjny wzmacniacz operacyjny 550nA,Wzmacniacz operacyjny z wejściem-wyjściem typu rail-to-rail,Układ scalony MOSFET dużej mocy |
||
opis produktu
550nA, wejścia/wyjścia typu „rail-to-rail”, układ scalony wzmacniacza operacyjnego o wysokiej precyzji
Gwarantujemy, że wysoce precyzyjne pojedyncze wzmacniacze operacyjne SGM8040-1 i podwójne SGM8040-2 będą działać przy pojedynczym napięciu zasilania tak niskim jak 1,4 V, pobierając prąd spoczynkowy 550 nA/wzmacniacz (TYP). Urządzenia te obsługują wejścia i wyjścia typu „rail-to-rail”, dzięki czemu idealnie nadają się do zastosowań przenośnych i zasilanych bateryjnie.
Kluczowe funkcje
- Niski prąd spoczynkowy: 550nA (TYP)
- Wejście i wyjście typu „rail-to-rail”.
- Produkt zwiększający przepustowość: 11 kHz (TYP)
- Szeroki zakres napięcia zasilania: od 1,4 V do 5,5 V
- Jedność zyskuje stabilnie
- Niskie napięcie offsetowe: 230 μV (MAX)
- -40 ℃ do +85 ℃ Zakres temperatury roboczej

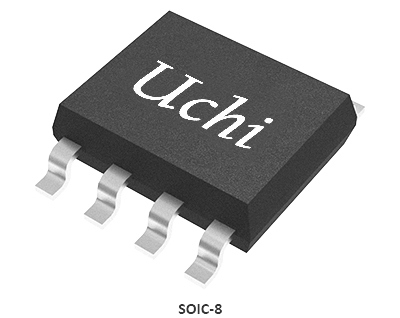

- Dostępne w zielonych pakietach SOT-23-5, SC70-5 i SOIC-8
Aplikacje
- Etykiety punktów poboru opłat
- Produkty do noszenia
- Pomiary temperatury
- Systemy zasilane bateryjnie
Typowe zastosowanie
Przewodnik wyboru produktu
| Wzmacniacze w pakiecie | Numer części | Typ IQ/Amp (μA) | Zamknięcie | VCC(V) | Typ GBP (kHz) | Typ szybkości narastania (V/ms) | ENOIZ 0,1 Hz ~ 10 Hz (μVPP) | Typ ENOISE przy 1 kHz (nV/√ Hz) | VOS Max przy 25 ℃ (mV) | Typ TC VOS (μV/℃) | Typ IB (pA) | Typ AVO (dB) | Typ CMRR (dB) | Wejście typu „rail-to-rail”. | Wyjście typu „rail-to-rail”. | Pakiet | Cechy |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM8040-1 | 0,55 | NIE | 1,4 ~ 5,5 | 11 | 4 | 5 | 180 | 0,23 | 1 | 10 | 120 | 92 | Tak | Tak |
SOT-23-5, SC70-5, SOIC-8
|
Bardzo niski prąd spoczynkowy, wejście i wyjście typu „rail-to-rail”.
|
| 2 | SGM8040-2 | 0,55 | NIE | 1,4 ~ 5,5 | 11 | 4 | 5 | 180 | 0,23 | 1 | 10 | 120 | 92 | Tak | Tak |
TDFN-2×2-8L,SOIC-8
|
Bardzo niski prąd spoczynkowy, wejście i wyjście typu „rail-to-rail”.
|
| 1 | SGM8041 | 0,71 | NIE | 1,4 ~ 5,5 | 14,5 | 3.3 | 3.4 | 135 | 2.5 | 2.5 | 1 | 93 | 84 | Tak | Tak |
SOT-23-5, SOIC-8, MSOP-8
|
Bardzo niski prąd spoczynkowy, wejście i wyjście typu „rail-to-rail”.
|
| 2 | SGM8042 | 0,67 | NIE | 1,4 ~ 5,5 | 14,5 | 4.2 | 3.2 | 180 | 2.5 | 2.5 | 1 | 93 | 84 | Tak | Tak |
SOIC-8,MSOP-8
|
Bardzo niski prąd spoczynkowy, wejście i wyjście typu „rail-to-rail”.
|
| 4 | SGM8044 | 0,67 | NIE | 1,4 ~ 5,5 | 15 | 3.4 | 3.2 | 190 | 2.5 | 2.5 | 1 | 93 | 83 | Tak | Tak |
SOIC-14, TSSOP-14, TQFN-3×3-16L
|
Bardzo niski prąd spoczynkowy, wejście i wyjście typu „rail-to-rail”.
|
| 1 | SGM8045 | 0,71 | NIE | 1,4 ~ 5,5 | 100 | 16 | 3.2 | 160 | 2.5 | 2.5 | 1 | 93 | 84 | Tak | Tak |
SOT-23-5, SOIC-8, MSOP-8
|
Stabilny dla wzmocnienia 10, 100 kHz, bardzo niskie IQ, RIO
|
| 2 | SGM8046 | 0,67 | NIE | 1,4 ~ 5,5 | 100 | 14,5 | 3 | 190 | 2.5 | 2.5 | 1 | 92 | 82 | Tak | Tak |
SOIC-8,MSOP-8
|
Stabilny dla wzmocnienia 10, 100 kHz, bardzo niskie IQ, RIO
|
| 4 | SGM8048 | 0,69 | NIE | 1,4 ~ 5,5 | 100 | 14,5 | 3.5 | 205 | 2.5 | 2.5 | 1 | 92 | 83 | Tak | Tak |
SOIC-14, TSSOP-14
|
Stabilny dla wzmocnienia 10, 100 kHz, bardzo niskie IQ, RIO
|
| 1 | SGM8141 | 0,38 | NIE | 1,4 ~ 5,5 | 5 | 1,5 | 4.9 | 125 | 2.5 | 2 | 1 | 90 | 80 | Tak | Tak |
SOT-23-5, SOIC-8, MSOP-8
|
Bardzo niski prąd spoczynkowy, wejście i wyjście typu „rail-to-rail”.
|
| 2 | SGM8142 | 0,35 | NIE | 1,4 ~ 5,5 | 5 | 1.6 | 4 | 130 | 2.5 | 2 | 1 | 93 | 83 | Tak | Tak |
SOIC-8,MSOP-8
|
Bardzo niski prąd spoczynkowy, wejście i wyjście typu „rail-to-rail”.
|
Układy scalone (IC) stanowią podstawę nowoczesnej elektroniki, oferując niewielkie rozmiary, niskie zużycie energii, wysoką wydajność i wysoką niezawodność. Są szeroko stosowane w elektronice użytkowej, zastosowaniach przemysłowych, komunikacji, elektronice samochodowej, sprzęcie medycznym i systemach lotniczych i obronnych.
Uchi Electronics zapewnia wysokiej jakości rozwiązania do przetwarzania sygnałów analogowych i mieszanych dla zastosowań w automatyce przemysłowej, nowej energetyce, motoryzacji, komunikacji, informatyce, elektronice użytkowej i sprzęcie medycznym.
To rozwiązanie demonstruje zastosowania układów scalonych dla inteligentnych zegarków i urządzeń do noszenia. Aby uzyskać pomoc w wyborze odpowiedniego produktu, skontaktuj się z naszym zespołem pomocy technicznej.
