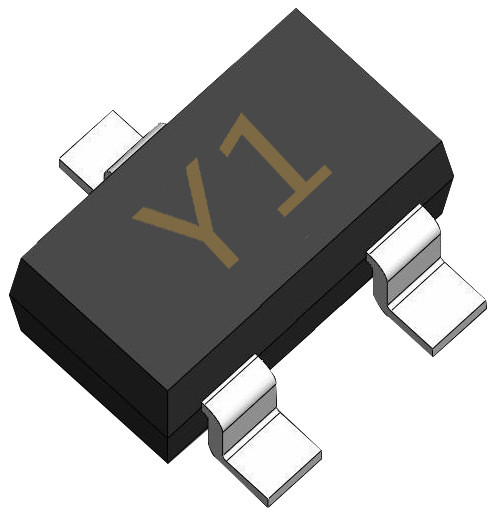

SOT-323 SS8050W NPN Krzemowy Epitaxial Planar Transistor dla wysokiego prądu kolektoru
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | UCHI |
| Orzecznictwo: | Completed |
| Numer modelu: | SS8050W |
Zapłata:
| Minimalne zamówienie: | 1000 sztuk |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | Standardowy |
| Czas dostawy: | 3 tygodnie |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 5000 sztuk |
|
Szczegóły informacji |
|||
| Podkreślić: | SS8050W,npn krzemowy transistor płaskopłaszczystowy,Transistor płaszczyznowy epitaksyjny o wysokim poborze prądu |
||
|---|---|---|---|
opis produktu
SOT-323 wysokiej częstotliwości nisko hałasowy tranzystor ((PNP)
Wykorzystanie
- Prąd z kolektorem.
- Dodatkowy do SS8550W.
- Rozpraszanie kolektoru:PC=200mW(TC=25°C)
WYMAJANIA
- Wysoki prąd zbiorczy.
Informacje o zamówieniu
Numer typu: SS8050W
Oznakowanie: Y1
Kod opakowania: SOT-323
Charakterystyka elektryczna @ Ta=25 °C, chyba że określono inaczej
| Parametry | Symbol | Warunki badania | Min. | TYP | Max. | Zjednoczenie |
| Napięcie awaryjne zbiornika | V(BR)CBO | IC=100μA,IE=0 | 40 | V | ||
| Napięcie awaryjne kolektor-emiter | V(BR)CEO | IC=2mA, IB=0 | 25 | V | ||
| Napięcie awaryjne emisora-podstawy | V ((BR) EBO | IE=-100μA, IC=0 | 5 | V | ||
| Prąd odcinający kolektor | ICBO | VCB=40V,IE=0 | 0.1 | μA | ||
| Prąd odcinający kolektor | ICEO | VCE=20V, IB=0 | 0.1 | μA | ||
| Prąd ograniczający emisję | IEBO | VEB=5V, IC=0 | 0.1 | μA | ||
| Zwiększenie prądu stałego |
hFE |
VCE=1V, IC=100mA | 120 | 400 | ||
| VCE=1V, IC=800mA | 40 | |||||
| Napięcie nasycenia kolektoru-emiteru | VCE (sat) | IC=800 mA, IB=80 mA | 0.5 | V | ||
| napięcie nasycenia nadajnika bazowego | VBE ((sat) | IC=800 mA, IB=80 mA | 1.2 | V | ||
| Napięcie emisora bazowego | VBE | VCE=1V IC=10mA | 1 | V | ||
| Częstotliwość przejścia | fT | VCE=10V, IC=50mA f=30MHz | 100 | MHz |
KLASYFIKACJA HFE (1)
| Poziom | L | H | J |
| Zakres | 120-200 | 200-350 | 300-400 |
Typowe Charakterystyka @Ta=25 °Cchyba że w przeciwnym razie określone
