SOT89-3 HT7550-1 100mA Niska moc LDO 24V W urządzeniach zasilanych bateriami
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | UCHI |
| Orzecznictwo: | Completed |
| Numer modelu: | HT7550 7530 |
Zapłata:
| Minimalne zamówienie: | 1000 sztuk |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | Standardowy |
| Czas dostawy: | 3 tygodnie |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 5000 sztuk |
|
Szczegóły informacji |
|||
| Podkreślić: | LDO o niskim poborze mocy 100 mA,niska moc Ldo 24V,Urządzenia napędzane bateriami niskiej mocy |
||
|---|---|---|---|
opis produktu

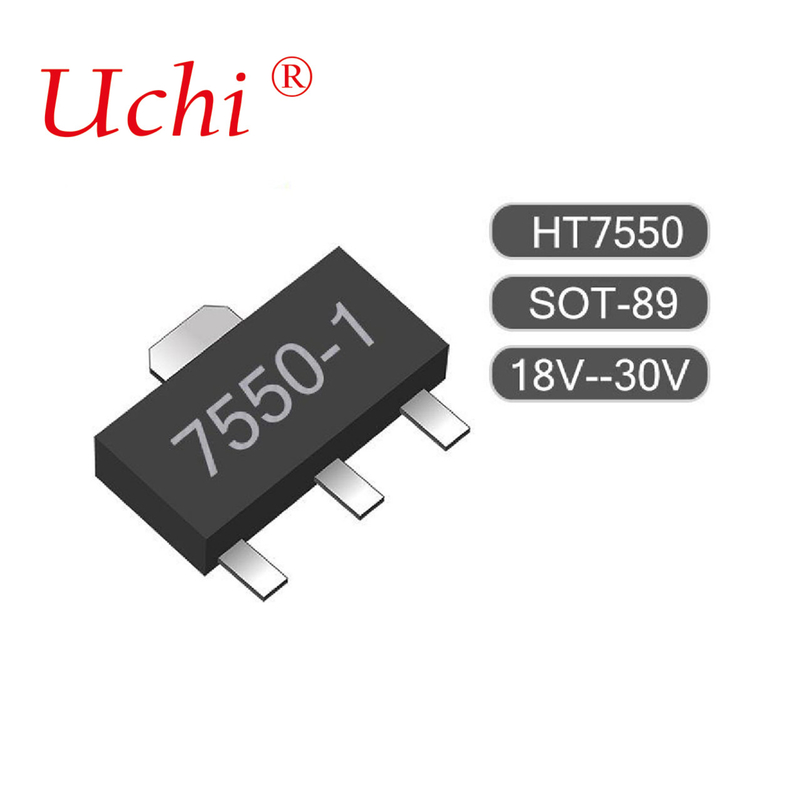

SOT89-3 HT7550-1 100mA Niska moc LDO

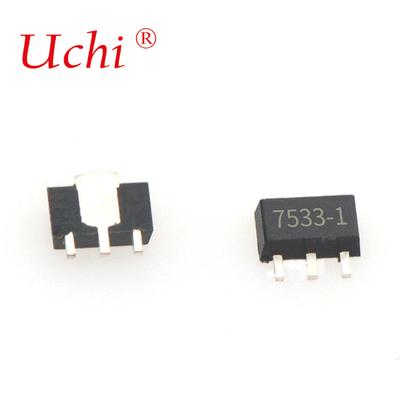

● Związany model produktu: HT7536-1, HT7550-1, HT7536-1, HT7533-1, HT7530-1...
| Część - Nie, nie.. | Napięcie wyjściowe | Pakiet | Oznakowanie |
| HT7530-1 | 3.0V |
TO-92 SOT-89 SOT-25 |
75XX-1 (dla TO-92) 75XX-1 (dla SOT-89) 5XX1 (dla SOT-25) |
| HT7533-1 | 3.3V | ||
| HT7536-1 | 3.6V | ||
| HT7544-1 | 4.4V | ||
| HT7550-1 | 5.0V |
Uwaga: "XX" oznacza napięcie wyjściowe.
W przypadku urządzeń wolnych od ołowiu opakowanie TO-92 do końca kodu daty dodaje oznaczenie ′′# ′′, natomiast opakowania SOT-89 i SOT-25 do końca oznaczenia dodają oznaczenie ′′# ′′.
Absolutne Maksymalny Oceny ratingowe
Napięcie zasilania... ¥0,3V do 26V Temperatura przechowywania... ¥50oC do 125oC
Zużycie energii (*1)... 250 mW Temperatura pracy... 40 oC do 85 oC
Zużycie energii (*2)........................... 150 mW
Uwaga: Są to wyłącznie wskaźniki naprężeń, a naprężenia przekraczające zakres określony w pozycji "Absolutne maksymalne wskaźniki naprężeń" mogą spowodować znaczne uszkodzenie urządzenia.Funkcjonowanie tego urządzenia w warunkach innych niż wymienione w specyfikacji nie jest domniemane, a długotrwałe narażenie na ekstremalne warunki może mieć wpływ na niezawodność urządzenia..
*1: stosowane do SOT89 i TO-92 *2: stosowane do SOT-25
Charakterystyka elektryczna
HT7530-1, +3.0V Produkcja RodzajTa=25oC
| Symbol | Parametry | Warunki badania | Min.. | Rodzaj. | Maksymalnie. | Jednostka | |
| V IN | Warunki | ||||||
| V OUT | Tolerancja napięcia wyjściowego | 5V | IOUT=10mA | 2.91 | 3.0 | 3.09 | V |
| IOUT | Prąd wyjściowy | 5V | 60 | 100 | mA | ||
| ΔV OUT | Regulacja obciążenia | 5V | 1mA≤IOUT≤50mA | 60 | 150 | mV | |
| VDIF | Spadek napięcia | / | IOUT=1mA | / | 100 | / | mV |
| ISS | Obecne zużycie | 5V | Brak obciążenia | / | 2.5 | 5 | μA |
| ΔVOUT | Rozporządzenie o linii | / | 4V≤V IN≤24V IOUT=1mA | / | 0.2 | / | %/V |
| ΔVIN × VOUT | |||||||
| V IN | Napięcie wejściowe | / | / | / | / | 24 | V |
| ΔVWYJEDNIEΔTa | Współczynnik temperatury | 5V |
IOUT=10mA 0oC |
/ | ± 0.45 | / | mV/oC |
HT7533-1, +3.3V Produkcja RodzajTa=25oC
| Symbol | Parametry | Warunki badania | Min.. | Rodzaj. | Maksymalnie. | Jednostka | |
| V IN | Warunki | ||||||
| V OUT | Tolerancja napięcia wyjściowego | 5.5V | IOUT=10mA | 3.201 | 3.3 | 3.399 | V |
| IOUT | Prąd wyjściowy | 5.5V | / | 60 | 100 | / | mA |
| ΔV OUT | Regulacja obciążenia | 5.5V | 1mA≤IOUT≤50mA | / | 60 | 150 | mV |
| VDIF | Spadek napięcia | / | IOUT=1mA | / | 100 | / | mV |
| ISS | Obecne zużycie | 5.5V | Brak obciążenia | 2.5 | 5 | μA | |
|
ΔVOUT ΔVIN × VOUT |
Rozporządzenie o linii | 4.5V≤V IN≤24V IOUT=1mA | 0.2 | %/V | |||
| V IN | Napięcie wejściowe | 24 | V | ||||
| ΔVWYJEDNIEΔTa | Współczynnik temperatury | 5.5V |
IOUT=10mA 0oC |
/ |
± 0.5 |
/ |
mV/oC |
HT7536-1, +3.6V Produkcja RodzajTa=25oC
| Symbol | Parametry | Warunki badania | Min.. | Rodzaj. | Maksymalnie. | Jednostka | |
| V IN | Warunki | ||||||
| V OUT | Tolerancja napięcia wyjściowego | 5.6V | IOUT=10mA | 3.492 | 3.6 | 3.708 | V |
| IOUT | Prąd wyjściowy | 5.6V | / | 60 | 100 | / | mA |
| ΔV OUT | Regulacja obciążenia | 5.6V | 1mA≤IOUT≤50mA | / | 60 | 150 | mV |
| VDIF | Spadek napięcia | / | IOUT=1mA | / | 100 | / | mV |
| ISS | Obecne zużycie | 5.6V | Brak obciążenia | / | 2.5 | 5 | μA |
|
ΔVOUT ΔVIN × VOUT |
Rozporządzenie o linii |
/ |
4.6V≤V IN≤24V IOUT=1mA |
/ |
0.2 |
/ |
%/V |
| V IN | Napięcie wejściowe | / | / | / | / | 24 | V |
| ΔVWYJEDNIEΔTa | Współczynnik temperatury | 5.6V |
IOUT=10mA 0oC |
/ |
± 0.6 |
/ |
mV/oC |
HT7544-1, +4.4V Produkcja RodzajTa=25oC
| Symbol | Parametry | Warunki badania | Min.. | Rodzaj. | Maksymalnie. | Jednostka | |
| V IN | Warunki | ||||||
| V OUT | Tolerancja napięcia wyjściowego | 6.4V | IOUT=10mA | 4.268 | 4.4 | 4.532 | V |
| IOUT | Prąd wyjściowy | 6.4V | 60 | 100 | mA | ||
| ΔV OUT | Regulacja obciążenia | 6.4V | 1mA≤IOUT≤50mA | / | 60 | 150 | mV |
| VDIF | Spadek napięcia | / | IOUT=1mA | / | 100 | / | mV |
| ISS | Obecne zużycie | 6.4V | Brak obciążenia | / | 2.5 | 5 | μA |
|
ΔVIN × VOUT |
Rozporządzenie o linii |
/ |
5.4V≤V IN≤24V IOUT=1mA |
/ |
0.2 |
/ |
%/V |
| V IN | Napięcie wejściowe | / | / | / | / | 24 | V |
| ΔVWYJEDNIEΔTa | Współczynnik temperatury | 6.4V |
IOUT=10mA 0oC |
/ |
± 0.7 |
/ |
mV/oC |
HT7550-1, +5.0V Produkcja RodzajTa=25oC
| Symbol | Parametry | Warunki badania | Min.. | Rodzaj. | Maksymalnie. | Jednostka | |
| V IN | Warunki | ||||||
| V OUT | Tolerancja napięcia wyjściowego | 7V | IOUT=10mA | 4.85 | 5.0 | 5.15 | V |
| IOUT | Prąd wyjściowy | 7V | / | 100 | 150 | / | mA |
| ΔV OUT | Regulacja obciążenia | 7V | 1mA≤IOUT≤70mA | / | 60 | 150 | mV |
| VDIF | Spadek napięcia | / | IOUT=1mA | / | 100 | / | mV |
| ISS | Obecne zużycie | 7V | Brak obciążenia | / | 2.5 | 5 | μA |
| ΔVOUT | Rozporządzenie o linii |
/ |
6V≤V IN≤24V IOUT=1mA |
/ |
0.2 |
/ |
%/V |
| ΔVIN × VOUT | |||||||
| V IN | Napięcie wejściowe | / | / | / | / | 24 | V |
| ΔVWYJEDNIEΔTa | Współczynnik temperatury | 7V |
IOUT=10mA 0oC |
/ |
± 0.75 |
/ |
mV/oC |
