Wbudowana płyta chłodzenia cieczą z miedzianymi rurkami wykorzystuje podłoże ze stopu aluminium 6061/3003 z rowkowaniem CNC. Zagięta, integralna rurka miedziana beztlenowa TP2 jest osadzona w aluminiowym rowku. Poprzez lutowanie próżniowe lub proces dopasowania wciskowego, rurka miedziana jest ściśle połączona z aluminiową podstawą, tworząc zintegrowany komponent. Chłodziwo krąży w ciągłej rurce miedzianej, aby szybko odprowadzać skoncentrowane ciepło z energoelektronicznych komponentów dużej mocy, takich jak IGBT, pokładowe ECU i falowniki magazynowania energii PCS. Jest to główny komponent chłodzenia cieczą dla energoelektronicznych urządzeń nowej generacji.



Ciągły, jednoczęściowy kanał przepływu z rurki miedzianej nie posiada wewnętrznych spoin, co znacznie zmniejsza ryzyko wycieku i zapewnia doskonałą odporność na ciśnienie. Jest idealny do zastosowań chłodzenia o wysokiej niezawodności, w tym do pokładowych ECU i falowników pojazdów o wysokim napięciu i dużej mocy.





✅ Ciągły obieg rurki miedzianej, ultra-niskie ryzyko wycieku Wykonana z jednej, bezszwowej rurki miedzianej beztlenowej poprzez gięcie, bez pośrednich spoin; spoiny znajdują się tylko przy króćcach wlotowym i wylotowym. Każda jednostka przed dostawą przechodzi testy szczelności na ciśnienie hydrostatyczne i powietrzne, zapewniając stabilną pracę w warunkach długotrwałych wibracji pojazdu i cykli wysokich/niskich temperatur.



✅ Kompozytowa konstrukcja miedź-aluminium dla rozpraszania ciepła o wysokim strumieniu cieplnym Beztlenowa miedź charakteryzuje się doskonałą przewodnością cieplną, umożliwiając szybkie pochłanianie ciepła z lokalnych gorących punktów. Podłoże ze stopu aluminium zapewnia płaską powierzchnię montażową i wsparcie strukturalne, równoważąc wydajność rozpraszania ciepła z lekką konstrukcją, aby rozwiązać problemy lokalnego przegrzewania urządzeń dużej mocy.



✅ W pełni konfigurowalny kanał przepływu z symulacją termiczną Na życzenie można zaprojektować meandryczne, U-kształtne i specjalne wielościeżkowe kanały przepływu. Trasę rurki miedzianej można zaplanować zgodnie z położeniem źródeł ciepła. Zarys podłoża, podcięcia montażowe, otwory pozycjonujące i pozycje złączy wlotowych/wylotowych są niestandardowo konfigurowalne, aby dopasować się do ograniczonej przestrzeni sprzętu.



✅ Wysoka odporność na ciśnienie w warunkach pracy pod wysokim napięciem Rurka z beztlenowej miedzi charakteryzuje się wysoką wytrzymałością mechaniczną. Normalne ciśnienie robocze osiąga 1,0 MPa, a wersja wzmocniona obsługuje do 1,6 MPa, znacznie wyższe niż konwencjonalne płyty chłodzące typu komorowego. Nadaje się do zastosowań ECU o wysokim napięciu i falowników magazynowania energii.



✅ Kontrola jakości klasy samochodowej, standard produkcji IATF16949 Obróbka i kontrola całego procesu z rygorystyczną kontrolą płaskości płyty. Dostępne są anodowanie, powłoki antykorozyjne i izolacyjne. Obsługiwane są próbki prototypowe, produkcja małoseryjna i produkcja masowa.



✅ Kontrolowany czas realizacji W porównaniu do płyt chłodzących lutowanych komorowo, proces osadzania rurek charakteryzuje się krótszym cyklem produkcyjnym, co jest odpowiednie do szybkiej weryfikacji projektów.





🔹 Moduły IGBT 🔹 Urządzenia laserowe dużej mocy, zasilacze medyczne, moduły mocy dla transportu szynowego 🔹 Zasilacze dużej mocy, SVG, rozpraszanie ciepła dla przemysłowych falowników częstotliwości dużej mocy

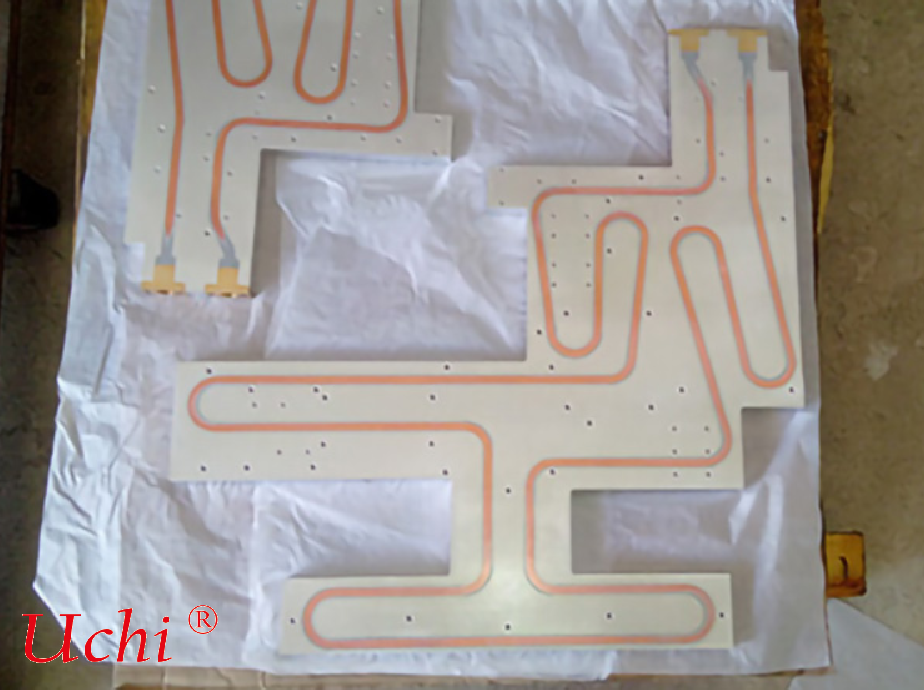

Niestandardowa aluminiowa płyta chłodząca o specjalnym kształcie z wbudowanymi meandrycznymi kanałami przepływu z beztlenowej miedzi. Na podłożu przewidziano wiele otworów montażowych. Zintegrowana konstrukcja lutowana miedź-aluminium zapewnia wysoką odporność na ciśnienie i szczelność. Jest przeznaczona do rozpraszania ciepła o dużej mocy w pokładowych systemach sterowania elektronicznego pojazdów. Dostępna jest personalizacja obrysu, kanałów przepływu i złączy.
