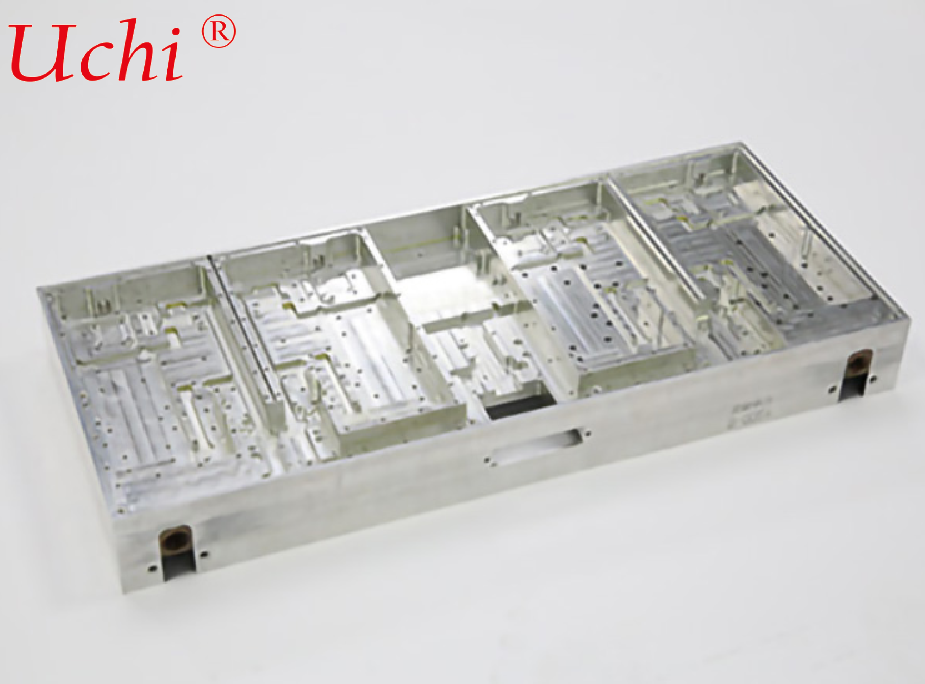

Wysokiej częstotliwości wtryskowa formowana płytka zimna jednoczęściowa wysokiego ciśnienia odlewana płytka chłodząca
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan, Guangdong, Chiny |
| Nazwa handlowa: | UCHI |
| Orzecznictwo: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
Zapłata:
| Minimalne zamówienie: | 1000 szt |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | cielsko |
| Czas dostawy: | 5-7 dni |
| Zasady płatności: | T/T,Paypal,Western Union, |
| Możliwość Supply: | 5000 000 000 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| Tolerancja: | 0,05 mm | Skończyć: | Czysty + anodowany |
|---|---|---|---|
| Leczenie: | pasywacjaPrzewodnictwo cieplne | Ciśnienie robocze: | Co najmniej 1 bar |
| Wykończenie powierzchni: | Wykończenie młyna lub anodowanie | Średnica wylotu: | 1/4 cala lub konfigurowalny |
| Natężenie przepływu: | Do 5 l/min | Proces: | Obróbka CNC + obróbka powierzchni |
| Przewodność cieplna: | 73 W/m·K | Moc przewodząca: | 2000 W |
| Rodzaj mocowania: | Mocowanie śrubowe | Moc chłodzenia cieplnego: | 30w |
| Wymiary produktu: | Można dostosować | Uszczelka: | karton WOREK PE |
| Tworzywo: | Miedź / aluminium | ||
| Podkreślić: | Płytka chłodna formowana wtryskiem o wysokiej częstotliwości,Płytka chłodząca ciekła wysokiego ciśnienia,płytka chłodząca płynem z gwarancją |
||
opis produktu
Chłodnica z wtryskiem wysokiej częstotliwości
Jednoczęściowa płyta chłodząca cieczą odlewana pod wysokim ciśnieniem | Aluminiowa płyta chłodząca do zintegrowanych źródeł ciepła o dużej mocy
Przyjęcie procesu formowania jednoczęściowego metodą wtrysku wysokiej częstotliwości pod wysokim ciśnieniem. Stop aluminium jest wtryskiwany do formy pod wysokim ciśnieniem, aby bezpośrednio utworzyć złożone, zamknięte wewnętrzne kanały przepływowe. Nie jest wymagane późniejsze łączenie i spawanie płyt. Kanały przepływowe i korpus płyty chłodzącej są formowane integralnie. Wsporniki montażowe, otwory gwintowane i podstawy rozdzielaczy mogą być zintegrowane w jednym elemencie. Jest to preferowany zintegrowany element chłodzenia cieczą dla magazynowania energii, zasilaczy, IGBT i elektrycznych układów sterowania o dużej mocy.
Najważniejsze cechy produktu
✅ Formowanie jednoczęściowe wtryskowe, niższe ryzyko wycieku
Formowane w jednym procesie odlewania ciśnieniowego, eliminując spoiny spawane na dużych powierzchniach wielowarstwowych płyt. Ryzyko wycieku jest znacznie zmniejszone. Kanały przepływowe i obudowa są zintegrowane z wysoką wytrzymałością strukturalną, doskonałą odpornością na wibracje i wstrząsy do długotrwałej pracy w pojazdach i szafach magazynujących energię.
✅ Wysoka elastyczność projektowania kanałów przepływowych, integracja wielofunkcyjna
Złożone wewnętrzne kanały przepływowe są wstępnie zdefiniowane przez formę. Lugi montażowe, słupki gwintowane, wnęki na czujniki i podstawy rozdzielaczy mogą być bezpośrednio formowane na płycie chłodzącej. Redukuje to obróbkę wtórną i montaż komponentów, skraca procedury montażowe i obniża koszt BOM.
✅ Wysoka odporność na ciśnienie i doskonała sztywność strukturalna
Podłoże odlewane ciśnieniowo o wysokiej gęstości z lepszą sztywnością niż płyty chłodzące nadmuchiwane. Doskonała odporność na ciśnienie, mniejsze odkształcenia pod dużym obciążeniem płyty i warunkami pracy.
✅ Nadaje się do produkcji masowej i stabilnych dostaw
Wtrysk ciśnieniowy wysokiej częstotliwości umożliwia szybkie formowanie, dobrą spójność partii i stabilną wydajność, z oczywistą przewagą kosztową dla zamówień wielkoseryjnych.
✅ Opcjonalne materiały, kompatybilne z wieloma płynami wymiany ciepła
Głównie stosuje się stop aluminium odlewany ciśnieniowo o dobrej przewodności cieplnej. Kompatybilny z płynem niezamarzającym na bazie glikolu etylenowego, czystą wodą, chłodziwem dielektrycznym. Dostępna jest pasywacja powierzchniowa i anodowanie antykorozyjne.
Scenariusze zastosowań
Chłodzenie cieczą PCS magazynowania energii, nowe elektryczne sterowniki energetyczne, moduły mocy IGBT/SiC o dużej mocy, zasilacze stacji ładowania, przemysłowe zasilacze o dużej mocy, pojazdy z urządzeniami cieplnymi o dużej mocy.
Specyfikacje produktu (szablon, dostosuj w razie potrzeby)
- Materiał: Stop aluminium odlewany ciśnieniowo (AlSi10Mg itp.)
- Proces formowania: Wtrysk ciśnieniowy wysokiej częstotliwości, formowanie jednoczęściowe
- Typ kanału przepływowego: Wbudowane złożone kanały zakrzywione / równoległe / powrotne (dostosowane przez formę)
- Typ przyłącza: Złącze gwintowane, złącze szybkozłączne, kołnierz opcjonalnie
- Ciśnienie robocze: ≤1.8MPa (wersja wysokociśnieniowa do indywidualnego zamówienia)
- Obróbka powierzchniowa: Stan po odlewaniu, piaskowanie, anodowanie, pasywacja antykorozyjna
- Płyn roboczy: Roztwór wodny glikolu etylenowego, czysta woda, chłodziwo dielektryczne
- Kluczowe cechy: Formowanie jednoczęściowe, brak spoin spawanych, wysoka sztywność, nadaje się do produkcji masowej
