Zaprojektowany do wysokiej mocy laserów światłowodowych, przyjmując strukturę rowu włóknistego w stylu kwiatowych płatków śliwki, umożliwia przejrzysty zwojowanie włókna zwiększającego i efektywne jednolite rozpraszanie ciepła.Pojemność chłodząca wodą jest wytwarzana przez spawanie próżniowe lub spawanie tarcia, i poddawany jest rygorystycznym badaniom hydrostatycznym i wycieku helu, aby zagwarantować długotrwałe stabilne działanie laserów o dużej mocy.

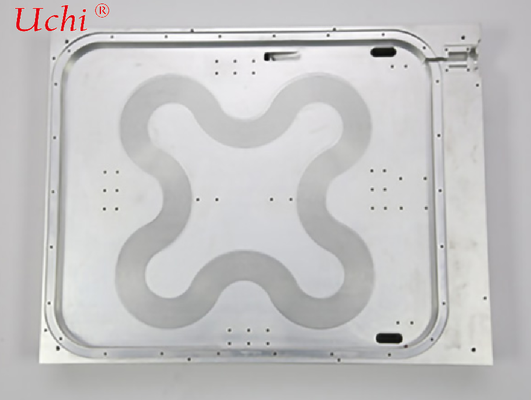

Płytka zimna płytki płynnej z włókna w kształcie kwiatu śliwki, zwana również płytką zimną z dysku z kwiatem śliwki, służy jako główny składnik rozpraszania ciepła w jamie rezonującej laserów włóknistych o dużej mocy.Rury włókna z płatków śliwkowych są precyzyjnie fresowane na powierzchni za pomocą obróbki CNC do osadzania i mocowania zwiniętych włókien zwiększającychZintegrowane kanały chłodzące wodą wewnątrz płyty łączą się z zewnętrznym chłodnikiem, aby ciągle usuwać ogromne ciepło odpadowe wytwarzane podczas pracy włókna.



Jego unikalne symetryczne układy kwitnących śliwek znacznie zmniejszają różnicę temperatury w całej cewce włókien i eliminują lokalne punkty gorące.osłabienie mocy i przesunięcie długości fali, i jest szeroko stosowany w przemysłowych urządzeniach do cięcia laserowego włókna, spawania i pokrycia 3kW ~ 20kW i wyższych.



Materiały bazowe z aluminium lub miedzi bez tlenu są opcjonalne.Struktura kanału przepływu i pozycje złączy dostępne są na podstawie rysunków klienta w celu spełnienia różnych wymagań projektowania konstrukcji lasera.





Jednolita struktura temperatury kwiatów śliw, minimalna różnica temperatury w całym zakresie Wielokształtne symetryczne szczeliny wiązające włókna zapewniają spójne warunki wymiany ciepła dla wszystkich sekcji włókien z równomiernym rozkładem temperatury,ograniczanie lokalnych punktów gorących i zapewnienie stabilnej mocy lasera.



Precyzyjne szczeliny włókiennicze do ochrony włókien zyskujących Proces frezowania CNC w jednym kawałku. Całkowicie zaokrąglone i odburzone krawędzie rowu, precyzyjna kontrola szerokości i głębokości rowu, aby uniknąć drapania warstwy włóknistej przez ostre krawędzie.Standaryzuje również promienie gięcia włókna i zapobiega utracie mikroflu.



Wysokiej wytrzymałości zamknięta komora chłodząca wodą Wymagane są procesy spawania próżniowego lub tarcia.wyeliminowanie ryzyka wycieku wody i ochrona kosztownych komponentów optycznych.



Substrat o wysokiej przewodności cieplnej, antykorozyjny i izolacyjny 6061/6063 stop aluminium jako standardowy materiał; wersja miedziana o wysokiej przewodności cieplnej opcjonalna.Kompatybilne z systemami chłodzenia wodą dejonizowaną.



Wysoka dostosowalność do wielu modeli mocy Liczba płatków, średnica obwijania włókna, specyfikacje rowu włókna, orientacja dyszy wejściowej / wyjściowej, otwory montażowe i szpilki lokalizacyjne można dostosować.Kompatybilny z różnymi laserami włóknistymi w zakresie od 3kW do 20kW+.



Zintegrowany projekt uproszczonego montażu W niektórych wersjach rezerwowane są pozycje montażowe dla pomp LD,zmniejszenie całkowitej liczby komponentów i ułatwienie montażu i uruchomienia lasera.





Strona główna: Rury z włókien z kwiatów śliwki Wielokrotne ciągłe wnętrza w kształcie płatków do osadzania i zwojowania zyskują włókna, zabezpieczając włókna i ustanawiając stabilny kontakt termiczny.



Podstawowa warstwa przeniesienia ciepła Stop aluminiowy/podłoże miedziane pełni funkcję pochłaniacza ciepła dla przewodzenia ciepła włókna, szybko przenosząc ciepło z włókna do wewnętrznych kanałów chłodzenia.



Kanały przepływu wody do chłodzenia wewnętrznego Wbudowane równoległe kanały chłodzące z zoptymalizowanym spadku ciśnienia.Kanały przepływu są zoptymalizowane przez symulację płynu dla jednolitej wymiany ciepła.



Porty wejścia i wyjścia Standardowe szybkie złącza lub interfejsy nawiane zgodne z chłodniami przemysłowymi do dostępu do wody chłodzącej zdyjonizowanej.



Z tyłu / boków: konstrukcja montażowa i pozycjonowania Rezerwowane otwory do mocowania śruby i otwory do lokalizacji szpilki do mocowania płyty zimnej na ramie laserowym.





✅ Przemysłowe lasery światłowodowe o dużej mocy✅ Sprzęt do cięcia laserowego, spawania laserowego i pokrywania laserowego✅ Wysokiej mocy źródła światła włóknowego i systemy laserowe badawcze✅ Zarządzanie cieplne dla jam rezonujących wzmacniaczy światłowodowych o średniej i wysokiej mocy
