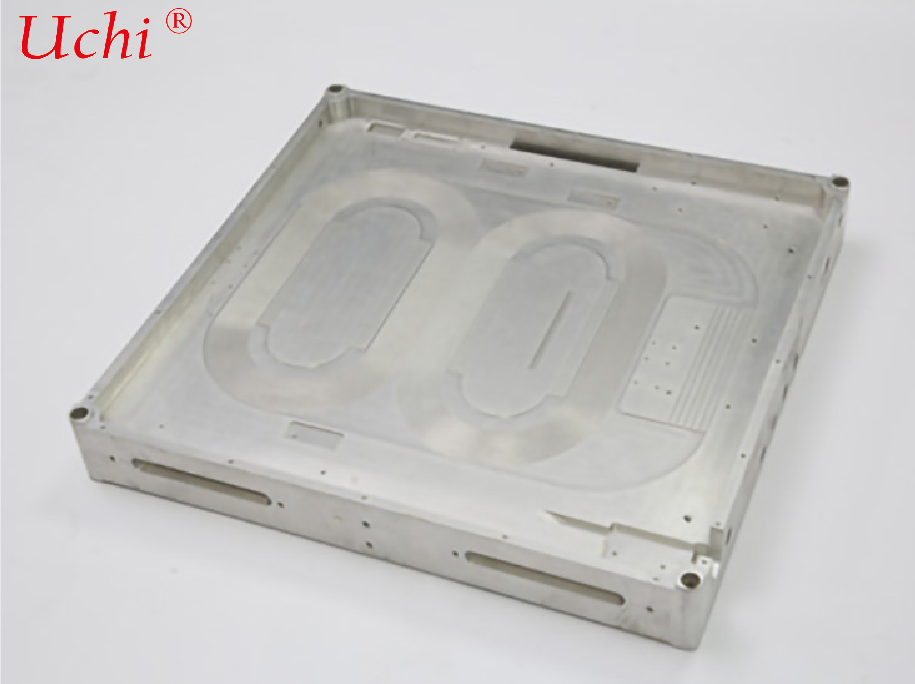

Ta dwuwłóknowa płyta chłodzona cieczą o mocy 800W jest opracowana na zamówienie dla dwudyskowych laserów światłowodowych o mocy 800W. Na płycie znajdują się dwa oddzielne rowki do nawijania włókien, które mogą jednocześnie pomieścić dwa zestawy cewek włókien wzmacniających i źródeł ciepła pompy. Rozprasza ciepło z podwójnych ścieżek optycznych synchronicznie i zapewnia jednolite sterowanie temperaturą dla obu stref włókien, zapobiegając dryfowi mocy i pogorszeniu jakości wiązki spowodowanemu różnicą temperatur między dwoma obwodami włókien.



Dostępne są dwie opcje procesowe: płyta chłodzona cieczą z wbudowaną miedzianą rurką aluminiową i zintegrowana płyta chłodzona cieczą typu wnękowego. Dwustrefowe kanały przepływu są zoptymalizowane za pomocą sprzężonej symulacji termicznej CFD w celu zrównoważenia wydajności rozpraszania ciepła z dwóch cewek włókien. Precyzyjnie obrobione rowki na włókna mają gładkie, pozbawione zadziorów ścianki, aby uniknąć zarysowania włókien wzmacniających. Zarys podłoża, otwory montażowe, kołki ustalające oraz króćce wlotowe/wylotowe mogą być niestandardowo dostosowane do obudowy lasera, nadając się do zintegrowanych źródeł laserowych z podwójną ścieżką optyczną.





✅ Dwudyskowe strefowe rozpraszanie ciepła, zrównoważona temperatura dla dwóch ścieżek włókien Podwójne niezależne stanowiska nawijania włókien z projektowaniem strefowych kanałów przepływu opartym na symulacji. Kontroluje synchronicznie temperatury dwóch grup włókien wzmacniających, zmniejsza różnicę temperatur między podwójnymi ścieżkami optycznymi i skutecznie tłumi efekt soczewki termicznej. Gwarantowana jest stabilna moc wyjściowa lasera obu kanałów, a wiązka pozostaje niepłynna podczas długotrwałej ciągłej pracy.



✅ Elastyczny wybór dwóch rozwiązań procesowych Wersja z wbudowaną rurką miedzianą: Płyta aluminiowa z wbudowaną bezszwową rurką miedzianą TP2 beztlenową, charakteryzująca się wysoką odpornością na ciśnienie i niskim ryzykiem wycieku, nadająca się do długo działających, nieprzerwanych przemysłowych urządzeń laserowych. Wersja płyty chłodzonej cieczą typu wnękowego: Monolityczna płyta aluminiowa wykonana metodą frezowania wnękowego CNC i lutowania próżniowego, o większej powierzchni wymiany ciepła, doskonałej jednorodności temperatury płyty i znaczącej przewadze lekkości.



✅ Precyzyjna obróbka rowków na włókna w celu ochrony włókna wzmacniającego Rowki ograniczające włókna w kształcie litery U wygrawerowane metodą CNC z gładkimi powierzchniami bez zadziorów, aby zapobiec otarciom zewnętrznego płaszcza włókna. Ścisła kontrola płaskości podłoża zapewnia ścisły kontakt między włóknem a płytą bazową, obniżając termiczną rezystancję styku międzyfazowego i przyspieszając przewodzenie ciepła.



✅ Zoptymalizowany opór przepływu w celu zmniejszenia obciążenia agregatu chłodniczego Ścieżka przepływu zoptymalizowana pod kątem układu podwójnego źródła ciepła z niskim całkowitym spadkiem ciśnienia, zmniejszająca zużycie energii przez pompę wody obiegowej i zmniejszająca zużycie energii przez cały system sterowania temperaturą lasera.



✅ Wykrywanie wycieków klasy samochodowej dla stabilnej i niezawodnej pracy Każdy gotowy produkt przechodzi test ciśnieniowy hydrostatyczny i kontrolę szczelności helem w celu wyeliminowania ryzyka wycieku. Opcjonalnie dostępne jest naturalne wykończenie lub twarde anodowanie antykorozyjne. Kompatybilny z wodą dejonizowaną i glikolem etylenowym jako chłodziwem dla odporności na rdzę i korozję.



✅ Niestandardowa personalizacja i szybka weryfikacja próbek Personalizacja obrysu, układu kanałów przepływu i specyfikacji złączy w oparciu o wewnętrzną strukturę lasera, wymiary podwójnych cewek włókien i rozkład źródeł ciepła. Obsługiwane jest próbkowanie prototypów, produkcja próbna małych serii i produkcja masowa.





🔹Dwudyskowe lasery światłowodowe o ciągłej fali 800W 🔹Urządzenia do spawania laserowego, cięcia laserowego i hybrydowego przetwarzania laserowego z podwójną ścieżką optyczną 🔹Zintegrowane rozpraszanie ciepła dla podwójnych modułów cewek włókien wzmacniających i źródeł pompy 🔹Zarządzanie termiczne całego urządzenia zintegrowanych źródeł laserów światłowodowych o średniej i niskiej mocy
