Całkowity proces montażu urządzenia do regulacji temperatury materaca chłodzonego płynnie (wszystkie elementy odpowiadające trzem diagramom)
I. Pełna lista materiałów (składniki dopasowane do trzech schematów)

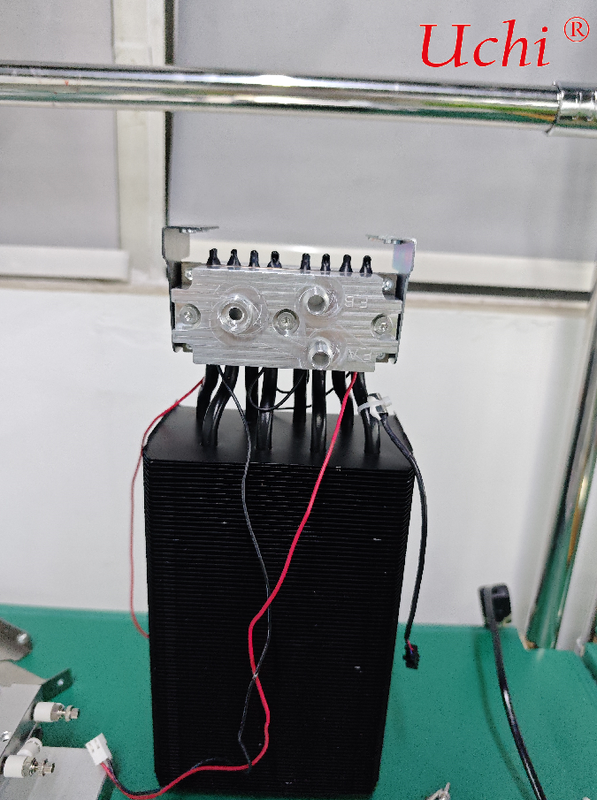

Moduł rdzenia chłodniczego (Rysunek 1): płyty chłodzące wodą aluminiowe z podwójnym obwodem, 8 ciepłoprzewodzących rur cieplnych, wielokrotne układy chłodzenia termoelektrycznego TEC,druty czerwone i czarne zasilania do chipów TEC

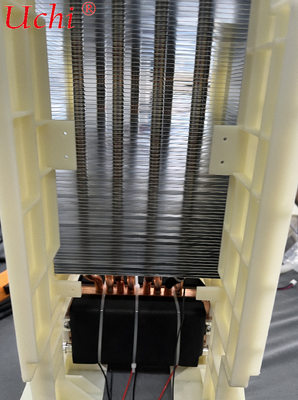

Zespół rozpraszający ciepło (Rysunek 3): izolowany klamra przewodu powietrza z nylonu, radiator z płetwami aluminiowymi o wysokiej gęstości, miedziane rury wyrównujące ciepło, czarna podstawa przewodząca ciepło do chipów TEC

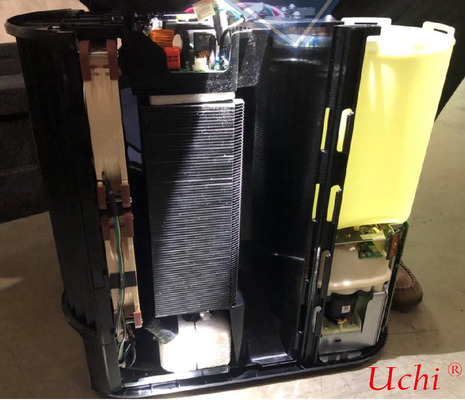

Główna obudowa, układ wodny i elektroniczne elementy sterujące (rozmontowany układ główny, rysunek 2): plastikowa powłoka układu głównego, zbiornik na wodę, cicha pompa wodna,tabliczki obwodów PCB głównego sterowania, gąbka amortyzująca, zaciski do pasów drutu, wentylator chłodzący prądem stałym, czujnik poziomu wody, sonda temperatury, zewnętrzny panel operacyjny
II. Krok 1: Laminat montażu rdzenia chłodniczego i montażu rozpraszania ciepła (grzewny montaż rdzeniowych komponentów)
Oczyszcz powierzchnie gorących końcówek cząstek chłodzących TEC i płaską powierzchnię czarnej miedzianej podstawy, a następnie równomiernie nałóż cienką warstwę tłuszczu termicznego w celu wypełnienia luki i zmniejszenia oporności termicznej.
Gotowe końce wielu układów chłodzących TEC ściśle przycisnąć do czarnej podstawy i tymczasowo zabezpieczyć za pomocą wiązań kablowych;ustawić zimne końce chipów TEC w górę, aby wyrównane z podwójnym obwodem aluminium płyty chłodzące wodą powyżej.
Jeden koniec każdej miedzianej rury cieplnej należy włożyć do zarezerwowanych z góry rowków rury na czarnej podstawie, a drugi końcówkę wprowadzić przez górny grzejnik aluminiowy o wysokiej gęstości.Upewnij się, że każdy rurę ciepła tworzy ścisłe interferencji pasuje z płetwami bez luźnych luk.
Wstawić beżową izolowaną klamrę kanału powietrznego z nylonu, wyrównać otwory montażowe po obu stronach grzejnika i przymocować je śrubami, tworząc zamknięty pionowy kanał powietrzny,zapewnienie, że cały przepływ powietrza z wentylatora przechodzi przez aluminiowe płetwy.
Podłącz czerwone i czarne przewody zasilania z TEC chipów,przeprowadzenie przewodu drutu przez wstępnie ustawione rowuchy drutu z uchwytu i ustawienie za pomocą zacisków w celu zapobiegania zwarciom spowodowanym kontaktem z metalowym chłodniakiem.
III. Krok 2: Montaż płyt chłodzących wodą z obwodem wody o zimnym zakończeniu
Na powierzchniach końcówek chłodnych układów TEC nakładać kolejną cienką warstwę tłuszczu termicznego, wyrównać płyty chłodzące wodą aluminiowe FA/EB z podwójnym obwodem pokazane na rysunku 1,i pionowo przycisnąć je ściśle pasują wszystkie zimne końcówki chipów TEC.
Przycisnąć śruby mocowania po obu stronach płyt chłodzących wodą z jednolitą siłą, aby uniknąć pęknięcia szczypów TEC pod obciążeniem;sprawdź, czy trzy szybkie łącza wodne są bez przeszkód i zarezerwuj miejsce dla zewnętrznych rur materacowych.
Install thermal gaskets at contact points between the upper ends of the 8 heat-conducting heat pipes and the back of the water cooling plates to help balance cold-end temperature and eliminate local temperature differences.
IV. Krok 3: wstępna montaż układu obwodowego wody (zbiornik wody + pompa wody)
Wyjąć plastikową powłokę głównego urządzenia, zainstalować żółty zbiornik wody w prawej kabinie i zaczepić klipsy graniczne, aby zapobiec drgań i wycieku wody.
Połączyć dno zbiornika wody z cichą pompą wody cyrkularnej prądu stałego i sprężć pierścień uszczelniający, aby zatrzymać wyciek wody;podłączyć wlot i wyjście wody z pompy do portów krążenia FA i EB płyt chłodzących wodą za pomocą silikonowych węży.
Podłącz czujnik przepływu wody i sondę temperatury wody w serii do obwodów wodnych, ustaw wszystkie rurociągi w drutów bocznych i zarezerwuj port przepływu wody;zacisnąć wszystkie złącza za pomocą zacisków węzłów w celu zapobiegania wnikaniu wody podczas krążenia.
W celu izolacji drgań i zmniejszenia hałasu podczas pracy całej jednostki w nocy należy wkleić białą gąbkę amortyzującą na dnie pompy wody i grzejnika.
V. Krok 4: Podłączenie i montaż elektronicznego systemu sterowania
Wstawić główną płytę sterowania PCB w górnej kabinie jednostki głównej i zamocować izolacyjne słupki wsparcia, aby uniknąć kontaktu między płytą sterowania a metalowym grzejnikiem.
Złącza drutowe według kategorii:
Przewody zasilania: podłączyć czerwone i czarne przewody zasilania TEC, przewody zasilania pompy wodnej i przewody zasilania wentylatora chłodzącego do końcówek mocy wyjściowej deski głównej.
Druty sygnału czujnika: podłączyć sondy temperatury wody, czujniki temperatury materacowej i czujniki niskiego poziomu wody do terminali odbioru sygnału płyty głównej.
Przewody łączności paneli: podłączyć płaski kabel zewnętrznego panelu sterowania do interfejsu łączności tablicy głównej.
Wszystkie przewody drutowe należy zamocować w warstwach w lewym rowie drutu za pomocą brązowych zacisków z tworzyw sztucznych i uporządkować dokładnie, aby zapobiec odrywaniu przewodów przez rurociągi i wentylatory;zwinąć i naprawić zbędne przewody w celu wyeliminowania hałasu rezonansowego.
VI. Krok 5: Zamknięcie obudowy jednostki głównej i montaż przewodu powietrznego
Wciśnij w całość zmontowany moduł chłodzenia i rozpraszania ciepła do środkowej kabiny jednostki głównej i przymocuj go do podstawy za pomocą śrub.
Wstawić wentylator chłodzący prądem stałym w pozycji kanału powietrza z przodu chłodnicy, w którym wentylator oddycha powietrzem w kierunku płetw aluminiowych, tworząc przymusowe rozpraszanie ciepła konwekcją.
Przystosować zaciski do górnej i dolnej plastikowej powłoki jednostki głównej, przymocować całą jednostkę i zablokować powłokę za pomocą śrub;rezerwowe wyloty dla zewnętrznych rur wodnych płyt chłodzących wodą i przewodów zasilania.
Sprawdź wszystkie ruchome części: wentylator obraca się bez tarcia, pompa wody działa płynnie bez zakłóceń, zbiornik wody można normalnie wyciągnąć do uzupełniania wody,łącza obwodów wodnych są wolne od wytłaczania i gięcia.
VII. Krok 6: Badanie wody i mocy całej jednostki (obowiązkowa inspekcja fabryczna)
Badanie obwodów wody
Wypełnić zbiornik wodnym wodą destylowaną, uruchomić pompę wodną, która będzie krążyła przez 10 minut, i sprawdzić wszystkie złącza i płyty chłodzące wodą pod kątem wycieku lub kroplówki wody.
Upewnij się, że czujnik przepływu wody może normalnie wykryć przepływ wody; główna płyta musi uruchomić zabezpieczenie przed niską temperaturą wody, aby wyłączyć urządzenie, gdy nie ma wody.
Badanie wydajności kontroli temperatury
Włączenie zasilania do panelu sterującego, ustawienie trybu chłodzenia odpowiednio na 18°C i trybu ogrzewania odpowiednio na 45°C w celu sprawdzenia niezależnej regulacji temperatury kanałów wodnych z podwójnym obwodem.
Prowadzenie nieprzerwanie przez 2 godziny, sprawdzenie, czy grzejnik nie jest przegrzany, prędkość wentylatora pozostaje stabilna, a układy TEC nie mają redukcji częstotliwości w wysokiej temperaturze.
Mierzony nocny hałas nie może przekroczyć 35 dB, bez widocznych wibracji z powodu przepływu wody lub nieprawidłowego hałasu wentylatora.
Badanie funkcji ochronnej
Ręcznie zablokować kanał wentylacyjny chłodnicy; płyta główna automatycznie odcina zasilanie układów TEC za pomocą ochrony przed nadmierną temperaturą.
Wyciągnij całą wodę z zbiornika wody; ochrona przed niską temperaturą wody wyłączy całą jednostkę i uruchomi alarm niskiej temperatury wody na panelu.
VIII. Kluczowe wskazówki dotyczące uniknięcia pułapek w montażu
Nie należy nakładać zbyt grubej warstwy tłuszczu termicznego; potrzebna jest tylko cienka powłoka.
Nigdy nie wygiąć ani nie spłaszczyć miedzianych rur cieplnych; zablokowany wewnętrzny odpływ środka roboczego bezpośrednio uniemożliwi rozpraszanie ciepła.
Nie wolno pominąć ani usunąć izolowanego klamry z nylonu, w przeciwnym razie kontakt metalowego chłodnicy z liniami zasilania spowoduje zwarcia i wypalenie płyty.
Do obwodów wodnych stosuje się tylko wodę destylowaną; podczas montażu i badań zabroniona jest woda z kranu, aby zapobiec przedwczesnemu skalowaniu rurociągu i jego zablokowaniu.
