Płytka chłodna z aluminium o wieloprofilowym układzie z rurą miedzianą
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan, Guangdong, Chiny |
| Nazwa handlowa: | UCHI |
| Orzecznictwo: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
Zapłata:
| Minimalne zamówienie: | 1000szt |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | cielsko |
| Czas dostawy: | 5-7 dni |
| Zasady płatności: | T/T,Paypal,Western Union,Money gram |
| Możliwość Supply: | 5000 000 000 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| Odporność na korozję: | Tak, z odpowiednimi powłokami | praca: | Usługa niestandardowa OEM ODM |
|---|---|---|---|
| Liczba dróg wodnych: | 6 dróg wodnych | Obowiązujące medium: | Woda |
| Standardy produkcji: | GB3733.1 ～ 3765-83 | Możliwości materiałowe: | Aluminium, miedź |
| Główna technika: | Obróbka CNC | Proces: | lutowane żebro ze skośną końcówką |
| Stop lub nie: | Jest stopem | Powierzchnia: | Anodowane, polerowane |
| Usługa przetwarzania: | kucie na zimno, CNC | Średnica: | Φ 12 mm |
| metoda chłodzenia: | Chłodzenie cieczą | ||
| Podkreślić: | aluminiowa płytka chłodząca z rurą miedzianą,Płytka chłodna wielokrotnego profilu do chłodzenia płynami,Rury miedziane płytka zimna z gwarancją |
||
opis produktu

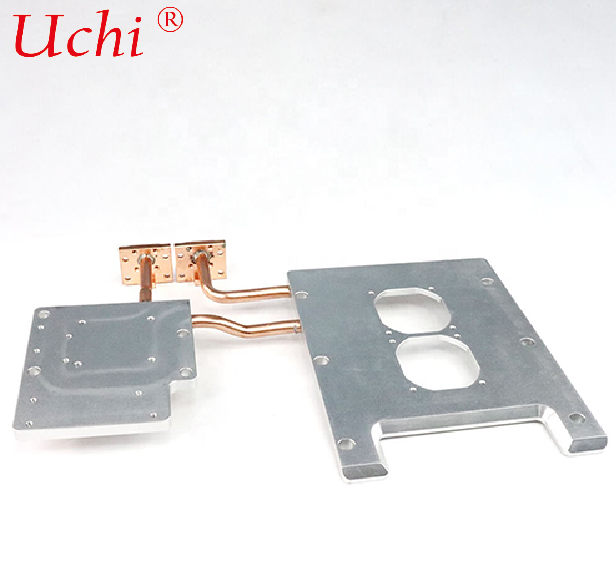

Wieloprofilowa aluminiowa płyta zimna z rurą miedzianą
1. Przegląd produktu
Jest to kompozytowy element odprowadzający ciepło chłodzący ciecz, z korpusem ze stopu aluminium i osadzonymi miedzianymi rurkami chłodzącymi TP2. Łączy w sobie zalety stopu aluminium — łatwą obróbkę, lekkość i niski koszt — oraz czerwonej miedzi — wysoką przewodność cieplną, dużą odporność na ciśnienie i odporność na korozję. Jest to powszechnie stosowane rozwiązanie chłodzące dla energoelektroniki i przemysłowych urządzeń sterujących.
2. Cechy konstrukcyjne
Korpus główny wykonany jest z wytłaczanych profili aluminiowych lub frezowanych płyt aluminiowych. Powierzchnie montażowe, otwory mocujące i specjalne kształty mogą być przetwarzane zgodnie z wymaganiami, aby dopasować je do różnych urządzeń.
W obwodzie chłodzącym zastosowano bezszwowe rury miedziane z czerwonej miedzi, które umożliwiają elastyczny układ, w tym jednoobwodowy, wieloobwodowy i wygięte kanały przepływowe.
Aluminiowa podstawa jest ściśle połączona z miedzianymi rurkami, aby zminimalizować kontaktowy opór cieplny, umożliwiając szybki transfer ciepła z aluminiowej płyty do chłodziwa.
3. Podstawowe zalety
✅Doskonała przewodność cieplna: Czerwona miedź charakteryzuje się znacznie wyższą przewodnością cieplną niż aluminium, zapewniając wyjątkową wydajność wymiany ciepła dla komponentów generujących ciepło średniej i dużej mocy.
✅Niezawodna odporność na ciśnienie i szczelność: Bezszwowe rury miedziane charakteryzują się dużą odpornością na ciśnienie i odkształcenia przy zerowym wycieku pod normalnym ciśnieniem w układzie chłodzenia cieczą.
✅Wysoka wydajność kosztowa: Aluminiowy korpus kontroluje całkowity koszt i wagę, podczas gdy miedziane rurki w kluczowych obszarach wymiany ciepła zapewniają doskonałą wydajność chłodzenia.
✅Elastyczna obrabialność: Korpus aluminiowy można formować w skomplikowane kształty, a rury miedziane można dowolnie wyginać, co doskonale nadaje się do niestandardowych urządzeń.
✅Szeroka kompatybilność: Rury miedziane są odporne na korozję spowodowaną czynnikami chłodzącymi i mogą przez długi czas stabilnie pracować z wodnym roztworem glikolu etylenowego, czystą wodą i innymi mediami.
4. Wspólne dopasowanie materiałów
- Podstawa aluminiowa: przemysłowe profile i płyty aluminiowe 6061/6063 (zrównoważona wytrzymałość mechaniczna i obrabialność)
- Rura chłodząca: rura z czerwonej miedzi TP2 (uniwersalna, czysta miedź przemysłowa o dobrej przewodności cieplnej, ciągliwości i właściwościach uszczelniających)
5. Podstawowe parametry techniczne
- Normalne ciśnienie robocze: 0,8–1,2 MPa
- Test utrzymywania ciśnienia: 1,0 MPa, brak wycieków po 30 minutach
- Temperatura pracy: -40 ℃ ~ + 85 ℃
- Odpowiednie chłodziwa: wodny roztwór glikolu etylenowego, czysta woda przemysłowa, dedykowany środek przeciw zamarzaniu
6. Główne scenariusze zastosowań
Falowniki fotowoltaiczne, falowniki magazynujące energię, przetwornice częstotliwości przemysłowe
Zasilacze dużej mocy, prostowniki, zasilacze pali ładujących
Elektroniczny sprzęt sterujący transportem kolejowym, przemysłowe systemy serwo
7. Główny proces produkcyjny
Cięcie profili/płyt aluminiowych → Gięcie i formowanie rur → Osadzanie rur miedzianych → Zaciskanie / wypełnianie klejem / mocowanie rozszerzania rury (w celu zmniejszenia stykowego oporu termicznego) → Spawanie połączeń → Test szczelności hydraulicznej i powietrznej → Precyzyjne kształtowanie → Obróbka powierzchni → Kontrola końcowa
8. Porównanie wyboru (w porównaniu do zintegrowanych płyt zimnych FSW / lutowanych)
Zalety: Szybka modyfikacja projektu, niższy koszt produktów małoseryjnych i niestandardowych oraz wygodna konserwacja i wymiana rur miedzianych.
Wady: Ogólna płaskość jest nieco gorsza niż w przypadku całkowicie spawanych płyt zimnych; nie ma zastosowania do ekstremalnych wibracji i warunków pracy pod bardzo wysokim ciśnieniem.
Sugestia wyboru: Priorytetowo traktuj ten produkt w przypadku sprzętu średniej i małej mocy, niestandardowych projektów i zastosowań wrażliwych na koszty.
