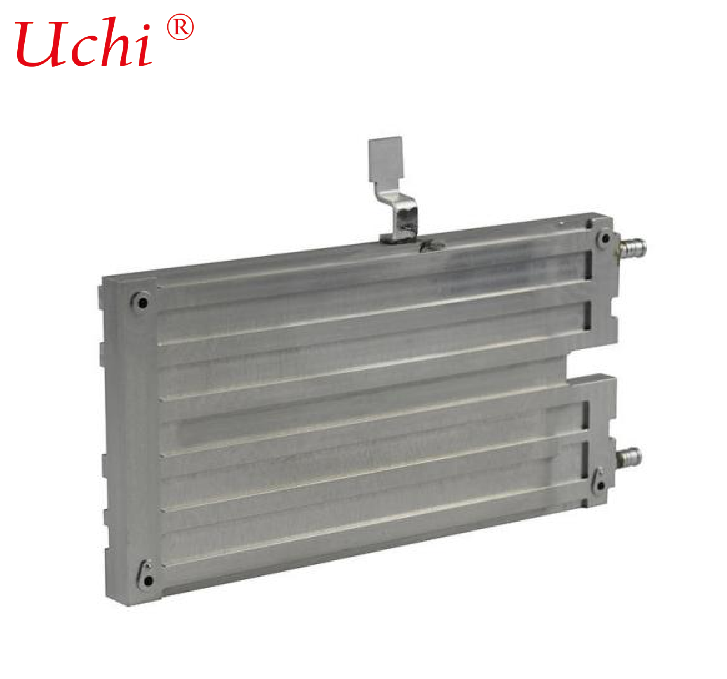

Płynna płyta zimna z procesem zgrzewania tarciowego z mieszaniem Zgrzewanie tarciowe z mieszaniem (FSW)
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan, Guangdong, Chiny |
| Nazwa handlowa: | UCHI |
| Orzecznictwo: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
Zapłata:
| Minimalne zamówienie: | 1000szt |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | cielsko |
| Czas dostawy: | 5-7 dni |
| Zasady płatności: | T/T,Paypal,Western Union,Money gram |
| Możliwość Supply: | 5000 000 000 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| Obróbka powierzchniowa: | Tłoczenie + wykończenie powierzchni | Hałas: | ≤60dB |
|---|---|---|---|
| Rodzaj płynu chłodzącego: | Rodzaj płynu chłodzącego | Rozmiar: | Możliwość dostosowania |
| Leczenie: | pasywacjaPrzewodnictwo cieplne | Ocena IP: | IP65 |
| Zakres temperatury roboczej: | -40°C do 120°C | Zakres hałasu: | 9,5-25 |
| Przewodność cieplna: | 400 W/m·K | Głęboki proces: | Obróbka CNC |
| Materiał bazowy: | Aluminium Lub Miedź | ||
| Podkreślić: | Zgrzewana tarciowo płyta chłodząca ciecz,Wysokowydajna płyta chłodząca ciecz,Trwała płyta chłodząca ciecz FSW |
||
opis produktu
Zgrzewanie tarciowe z mieszaniem (FSW) Płynna płyta chłodząca
Płyta chłodząca z płynnym zgrzewaniem tarciowym (FSW) jest elementem rozpraszającym ciepło ze stopu aluminium. Łączy płytę podstawową z kanałami przepływowymi i pokrywę w całość poprzez spawanie w stanie stałym bez topienia materiału, charakteryzując się wysoką niezawodnością, odpornością na wycieki i odporność na wibracje.
2. Zasada działania
- Wykonaj maszynowo rowki kanałów przepływowych na płycie podstawy.
- Umieść pokrywę na górze i mocno zaciśnij zespół.
- Obracający się trzpień mieszający dociska i przemieszcza się wzdłuż złącza. Ciepło tarcia zmiękcza metal do stanu plastycznego.
- Plastyfikowany metal jest zasypywany i kuty za kołkiem mieszającym, tworząc gęsty szew spawalniczy.
- Cały proces nie wymaga topienia materiału, stosowania drutu spawalniczego, lutowania spoiwa ani gazu osłonowego.
Schematyczny diagram zasady zgrzewania tarciowego z mieszaniem
3. Podstawowe zalety
✅Najwyższa siła: Wytrzymałość spoiny osiąga 90–95% metalu nieszlachetnego, znacznie wyższą niż w przypadku połączeń lutowanych (około 50–70%).
✅Doskonała szczelność: Gęsta spoina jest wolna od porów. Jego ciśnienie rozrywające przekracza 1,5 MPa, co gwarantuje brak wycieków przy długotrwałym wysokim ciśnieniu.
✅Minimalne odkształcenie: Jako proces spawania w stanie stałym z wąską strefą wpływu ciepła, płaskość jest kontrolowana w zakresie 0,1 mm/m.
✅Odporność na zmęczenie i wibracje: Rafinowane ziarna metalu zapewniają stabilną pracę w warunkach wibracji i cykli termicznych, takich jak zastosowania w pojazdach i magazynowaniu energii.
✅Lekka konstrukcja: Grubość ścianki można zmniejszyć (np. z 1,5 mm do 1,0 mm), zmniejszając wagę o 20–30%.
✅Ekologiczny: Brak dymów spawalniczych i zanieczyszczeń materiałem lutowniczym, przy niskim zużyciu energii.
✅Elastyczny projekt: Kompatybilny ze złożonymi kanałami przepływowymi, w tym kanałami serpentynowymi, mikrokanałami i kanałami o specjalnym kształcie.
4. Wspólne materiały
- Stop aluminium: 6061/6063 (zrównoważona wytrzymałość i przewodność cieplna); 1050/1070 (wysoka przewodność cieplna).
- Stop miedzi: Wyższa przewodność cieplna, stosowana w scenariuszach o bardzo wysokim strumieniu ciepła.
- Różne materiały: Aluminium-miedź, aluminium-stal nierdzewna (unikalna zaleta technologii FSW).
5. Typowe zastosowania
