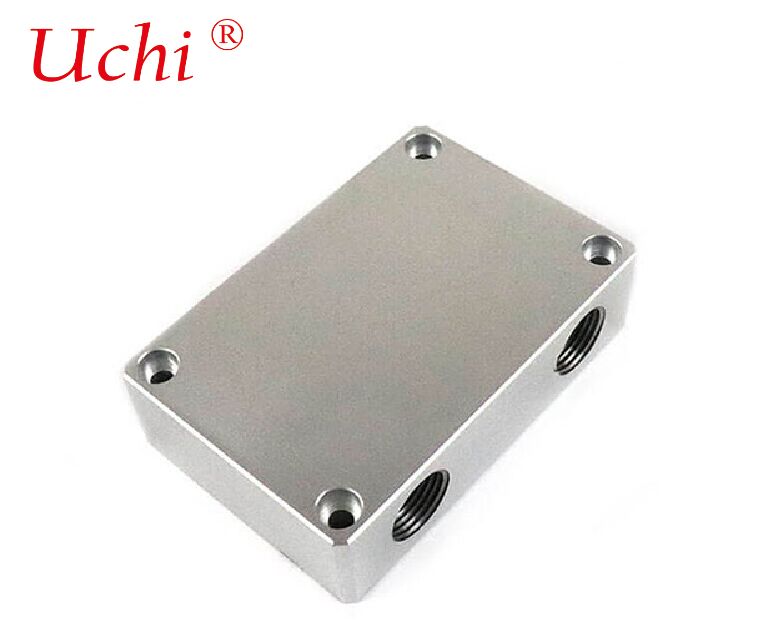

Płyta chłodząca cieczą z wymiennikiem ciepła

Parametry produktu płyty chłodzącej cieczą z wymiennikiem ciepła

Materiał: AL 1100

Rozmiar: 5x7x3cm

Waga: 0,15 kg

Technologia: chłodzenie Fsw

Cecha: Wysoka zdolność chłodzenia i szybkie chłodzenie

Obróbka powierzchni: odtłuszczona, oczyszczona i pasywowana

Moc przewodzenia ciepła: 260W

Wymiennik ciepła z płytą chłodzącą cieczą

I. Podstawowa zasada działania

1. Przewodzenie ciepła i absorpcja ciepła



   Metalowa płyta podstawy płyty chłodzącej jest ściśle przylega do urządzeń generujących ciepło, takich jak procesory CPU, GPU i IGBT. Materiał interfejsu termicznego (TIM) jest używany do eliminacji szczelin powietrznych, umożliwiając efektywne przenoszenie ciepła do płyty chłodzącej.

2. Przenoszenie ciepła przez konwekcję



   Chłodziwo (woda, roztwór glikolu, płyn dielektryczny itp.) przepływa przez precyzyjnie zaprojektowane wewnętrzne kanały, absorbując ciepło z płyty podstawy poprzez konwekcję wymuszoną.

3. Transport ciepła



   Podgrzane chłodziwo wypływa z płyty chłodzącej, oddaje ciepło w zewnętrznej jednostce dystrybucji chłodzenia (CDU) lub radiatorze i jest ponownie cyrkulowane po schłodzeniu.


II. Główna struktura i typy

1. Podstawowe materiały

• Miedź (Cu): Niezwykle wysoka przewodność cieplna (~400 W/m·K), optymalna wydajność rozpraszania ciepła, szeroko stosowana do chipów o wysokiej wydajności.
• Aluminium (Al): Niski koszt, lekkość, powszechnie stosowane w bateriach zasilających i sprzęcie przemysłowym.

2. Struktury kanałów wewnętrznych

Płyta chłodząca cieczą typu rura w płycie

• Struktura: Rowki obrabiane w metalowej płycie podstawy, z zintegrowanymi i hermetycznie zespawanymi rurkami miedzianymi.
• Cechy: Dojrzały proces produkcyjny, wysoka odporność na ciśnienie, umiarkowany koszt.

Typ składany / warstwowy (frezowany i spawany)

• Struktura: Złożone kanały przepływowe frezowane w płycie podstawy, a następnie uszczelniane i spawane z płytą pokrywającą.
• Cechy: Elastyczna konstrukcja kanałów, duża powierzchnia wymiany ciepła, niskie opory cieplne.

Typ mikrokanalikowy

• Struktura: Ultra-cienkie kanały przepływowe (szerokość ≤ 1 mm), zapewniające niezwykle dużą powierzchnię właściwą.
• Cechy: Ultra-wysokie rozpraszanie ciepła (strumień cieplny przekraczający 500 W/cm²), wysoki spadek ciśnienia, rygorystyczne wymagania dotyczące czystości chłodziwa.

Typ z żeberkami / żeberkami skrawanymi

• Struktura: Zintegrowane struktury w kształcie kołków lub cienkich żeber utworzone bezpośrednio z płyty podstawy.
• Cechy: Brak oporu cieplnego spowodowanego spawaniem, silne turbulencje, wysoka wydajność rozpraszania ciepła.

III. Kluczowe parametry wydajności

• Opór cieplny (Rth): Kluczowy wskaźnik wydajności, zazwyczaj 0,02 ~ 0,1 °C/W; niższa wartość oznacza lepsze rozpraszanie ciepła.
• Zdolność rozpraszania ciepła: Pojedyncza płyta chłodząca może obsłużyć 500W ~ 2000W+ mocy.
• Spadek ciśnienia (ΔP): Opór przepływu chłodziwa, wpływający na zużycie energii przez pompę.
• Ciśnienie robocze: Standardowe ciśnienie znamionowe 2~5 bar, ciśnienie rozrywające zazwyczaj ≥ 8 bar.

IV. Główne obszary zastosowań

• Centra danych / Wysokowydajne obliczenia (HPC): Chłodzenie procesorów GPU i CPU serwerów AI, wspierające moc obliczeniową o dużej gęstości.
• Nowe pojazdy energetyczne: Zarządzanie termiczne pakietów baterii zasilających, rozpraszanie ciepła dla IGBT sterowników silników.
• Sprzęt przemysłowy i medyczny: Lasery, falowniki mocy, urządzenia do obrazowania medycznego.
• Przemysł lotniczy i kosmiczny: Niezawodne rozpraszanie ciepła dla systemów radarowych, ładunków satelitarnych itp.

V. Kluczowe zalety

• Wysoka wydajność rozpraszania ciepła: 10-25 razy większa pojemność niż chłodzenie powietrzem.
• Niski poziom hałasu i oszczędność energii: Brak hałasu wentylatorów o dużej prędkości; PUE systemu można obniżyć poniżej 1,1.
• Precyzyjna kontrola temperatury: Małe wahania temperatury, przedłużające żywotność komponentów elektronicznych.
• Kompaktowy rozmiar: Mniejsza objętość niż radiatory chłodzone powietrzem, nadaje się do wysoce zintegrowanego sprzętu.

VI. Różnica w stosunku do tradycyjnych wymienników ciepła płytowych

• Płyta chłodząca cieczą: Pochłania ciepło z jednej strony, głównie używana do chłodzenia na poziomie urządzenia / chipu z bezpośrednim kontaktem ze źródłami ciepła.
• Płytowy wymiennik ciepła (PHE): Wymienia ciepło po obu stronach, używany do wymiany ciepła ciecz-ciecz / ciecz-gaz na poziomie systemu (np. wewnątrz CDU).
