Złote miniaturowe zastosowania chłodzenia płynów o niskiej odporności termicznej.
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan, Guangdong, Chiny |
| Nazwa handlowa: | Uchi |
| Orzecznictwo: | SMC |
| Numer modelu: | Radiator |
Zapłata:
| Minimalne zamówienie: | 100szt |
|---|---|
| Cena: | 1300-1500 dollars |
| Czas dostawy: | Nie ograniczone |
| Zasady płatności: | T/T, PayPal, Western Union, MoneyGram |
| Możliwość Supply: | 50000000 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| Płyn: | Woda lub odpowiedni płyn chłodzący | Hałas: | 17dbA |
|---|---|---|---|
| Powierzchnia: | Anodowane, polerowane | Wykończenie powierzchni: | Niklowane lub anodowane |
| Szerokość: | Zgodnie z zapotrzebowaniem klienta | Głęboki proces: | Obróbka CNC |
| Waga produktu: | 0,78 kg | waga: | Około 200 gramów |
| Pojedyncza masa brutto: | 1.000 kg | Ciśnienie robocze: | Co najmniej 1 bar |
| Interfejs zasilania: | 3pin | Wielkość instalacji: | 10 * 20 |
| Podkreślić: | złote płytki chłodzącej płynu,miniaturowe chłodzenie o niskiej odporności termicznej,płytka chłodząca płynem z gwarancją |
||
opis produktu

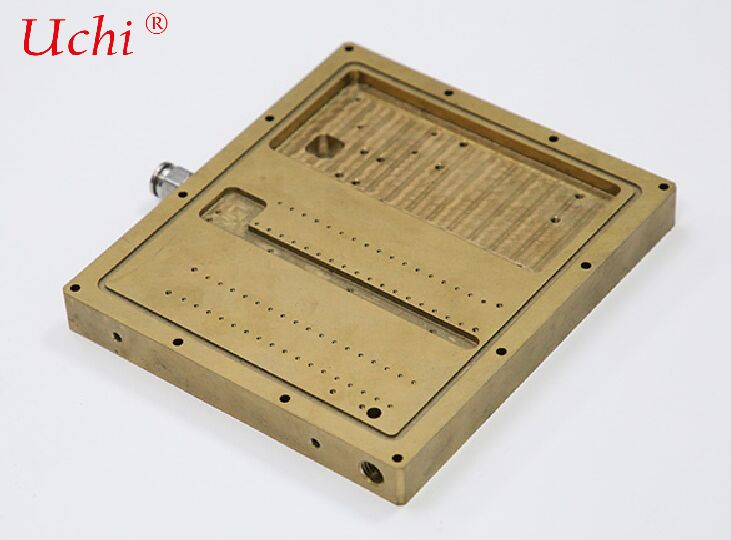

Miniaturowa płytka chłodząca płynem pokryta złotem
Złote miniaturowe płyty chłodzące płynami to mikro płynne elementy chłodzące, przeznaczone do zastosowań o wysokiej precyzji, wysokiej niezawodności i niskiej odporności termicznej.Zazwyczaj mają wymiary w skali centymetrowej i grubość na poziomie milimetrowymIch podstawowa struktura składa się z miedzi, aluminium lub molibdenu-miedzi z pokrytą złotem powierzchnią, osiągając ultra niską odporność termiczną na interfejs, odporność na korozję,odporność na utlenianie, a także łatwość sprzedaży i łatwość związania.
I. Główne cechy (odpowiednie do wymagań: silne rozpraszanie ciepła, brak wycieków, długa żywotność)
1Silne rozpraszanie ciepła (ultra niska odporność, mikro kanały)
- Materiał podstawowy: głównie miedź o wysokiej przewodności bez tlenu (OFHC Cu) lub miedź molibdenowa (MoCu), o przewodności cieplnej 380 ~ 401 W/m·K.
- Kanały przepływu: mikrokanały, płetwy szpilkowe lub kanały grawerowane (szerokość 50-200 μm), o odporności termicznej tak niskiej jak 0,01 ~ 0,05 °C·cm2/W.
- Interfejs pokryty złotem: złoto (~317 W/m·K) nie utlenia i ma niezwykle niską odporność termiczną na kontakt, przewyższając powłoki niklowe lub cynowe.
- Ultracienkie profile: grubość 1~5 mm, zapewniające niezwykle krótką drogę transferu ciepła od źródła ciepła do płynu chłodniczego.
2Brak wycieków (miniaturowa wysokiej niezawodności uszczelniająca)
- Procesy: spawanie próżniowe, łączenie dyfuzyjne, spawanie laserowe (bez klejnotów i pierścieni uszczelniających).
- Odporność na ciśnienie: 3~10 bar, prędkość wycieku helu ≤1×10−8 Pa·m3/s.
- Niewielkie rozmiary: 20×20mm ~ 80×80mm, odpowiednie do chipów, laserów i urządzeń RF.
3. Długa żywotność (odporność na korozję, anty-aging, wysoka trwałość)
- Gęstość złota: 0,1 μm do 2 μm (zwykle 0,5 μm do 1 μm).
- Inertyczność chemiczna: odporna na wodę, odporna na rozpylanie soli, nieutleniająca, wolna od korozji galwanicznej.
- Bariera dyfuzyjna: zazwyczaj warstwa podłoża z niklu o długości 3-5 μm, aby zapobiec migracji miedzi.
- Zakres temperatur: -55°C~150°C, stabilny w cyklu termicznym.
- Żywotność: spełnia standardy modułu wojskowego / lotniczego / optycznego (10 ~ 20 lat).
II. Rzeczywiste funkcje złota (nie do dekoracji)
- Zmniejszenie odporności termicznej interfejsu: bezpośredni kontakt z chipami / pochłaniaczami ciepła, brak warstwy tlenku, stabilna odporność termiczna.
- Przeciwkorrozyjność: brak rdzy, łuszczenia lub wycieków elektrycznych w środowisku chłodniczym lub powietrza.
- Wyplatające i łączące: kompatybilne z lutowaniem, lutowaniem AuSn i lutowaniem ultradźwiękowym (semikonduktor / komunikacja optyczna).
- Przeciwko korozji galwanicznej: stabilny potencjał pomiędzy miedzią a złotem w systemach chłodzenia cieczy, unikając korozji elektrochemicznej.
- Wysoka niezawodność: wymagania zerowego poziomu awarii dla zastosowań wojskowych, lotniczych i medycznych.
III. Główne struktury i procesy
Mikrokanałowy typ grawerowany (najczęściej występujący)
Etycja miedzi → spawanie płytek pokrywczych → całkowite złoto. Zastosowania: lasery, moduły optyczne, chipy sztucznej inteligencji, FPGA, wysokiej mocy układy scalone.
Wbudowany w rurę typ miniaturowy
Cienkie rury miedziane (φ1~3 mm) z prasowaniem / lutowaniem → pokrycie powierzchni złotem. Zastosowania: instrumenty medyczne, czujniki wysokiej precyzji, małe lasery.
Złote MoCu / WCu typu
Niska ekspansja termiczna, wysoka przewodność termiczna, z warstwą bariery niklu + złota. Zastosowania: wojskowe, lotnicze, mikrofalki o dużej mocy, źródła VCSEL / pompy.
IV. Typowe scenariusze zastosowań
- Komunikacja optyczna: TOSA/ROSA, EDFA, moduły optyczne dużych prędkości, diody laserowe.
- Półprzewodniki: zaawansowane procesory/przewodniki graficzne/ASIC, układy SiC/GaN, stacje sondy.
- Wojskowo-kosmiczne: komputery rakietowe, komponenty radarów T/R, elektronika satelitarna.
- Leczenie medyczne: precyzyjne instrumenty, terapia laserowa, sondy superprzewodzące/kryogeniczne.
- Wysokiej klasy sterowanie przemysłowe: wysokiej precyzji serwo, LiDAR, chipy komputerowe kwantowe.
V. Kluczowe parametry (standardy przemysłowe)
- Wymiary: 20 × 20 ~ 80 × 80 mm, grubość 1 ~ 5 mm.
- Materiały: miedź OFHC (C1100/C1020), miedź molibdenowa (MoCu).
- Płyty: Ni 3~5μm + Au 0,5~1μm (złote twarde / złoto miękkie).
- Opór przepływu: 0,5 ~ 2 bar @ 0,5 ~ 2 l/min.
- Odporność termiczna: 0,02~0,08°C·cm2/W (@25°C w wodzie).
- Ciśnienie robocze: ≥ 6 bar, ciśnienie pęknięcia ≥ 12 bar.
- Detekcja wycieków: prędkość wycieku helu ≤1×10−8 Pa·m3/s.
VI. Podsumowanie w jednym zdaniu
Złote miniaturowe płytki chłodzące płynów = miniaturyzacja + mikro-kanały + wysokiej przewodności cieplnej podstawy + pokryta złotem powierzchnia.osiąga bardzo niską odporność termiczną na interfejs, zerowe wycieki, długi okres użytkowania i odporność na korozję, co czyni go złotym standardem rozwiązania chłodzącego dla zaawansowanej elektroniki precyzyjnej, laserów i modułów optycznych.
