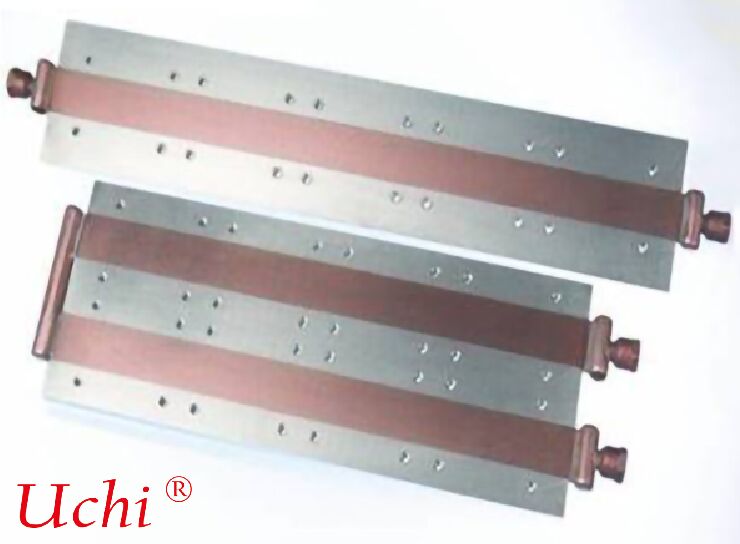

Płytka chłodząca płynem zintegrowana z chłodziorem

I. Cechy strukturalne

Powierzchnia wiązania (strona płyty zimnej)

Strona rozpraszania ciepła (strona grzejnika)

Całkowicie zintegrowana struktura

II. Zasada działania

1. Ciepło z elementów → przewody do podstawy płyty chłodzącej
2. Płyn chłodzący przepływa przez kanały wewnętrzne i pochłania ciepło
3. Podgrzewany płyn chłodzący przepływa do sekcji chłodnicy z płetwami
4. Płetwy uwalniają ciepło do środowiska poprzez wentylatory lub naturalny przepływ powietrza
5. Chłodzony płyn chłodniczy krąży z powrotem, aby powtórzyć proces

III. Główne zalety

• Kompaktna struktura i wysoka integracja



  Projekt "wszystko w jednym" oszczędza przestrzeń, zmniejsza łączniki i punkty wycieku.

• Prosta instalacja



  Bezpośrednio zamontowane na komponentach; potrzebne są tylko pompa zewnętrzna i zbiornik, bez dodatkowego grzejnika.

• Jednolite rozpraszanie ciepła



  Doskonała jednolitość temperatury na płytce bazowej, unikając lokalnych punktów gorących.

• Wysoka niezawodność



  Struktura lutowana lub wypięta zapewnia silną odporność na wibracje, idealnie nadającą się do zastosowań sterowania samochodowego i przemysłowego.


IV. Wspólne procesy produkcyjne

• Płytka chłodząca płynem z zintegrowanym grzejnikiem



  Płytki i kanały przepływowe obrobione z jednego bloku aluminiowego, oferujące wysoką wytrzymałość i ciągłą przewodność cieplną.

• Typ sprężyny próżniowej



  Podstawowa płytka i płetwy połączone przez spawanie, z gęstszymi płetwami i większą powierzchnią rozpraszania ciepła.

• Typ integralnego odlewu drukowanego



  Odpowiedni do produkcji masowej i niskiego kosztu, szeroko stosowany w zarządzaniu cieplnym pojazdów osobowych.


V. Typowe zastosowania

• Nowe pojazdy energetyczne: zintegrowane chłodzenie silników, ECU, OBC, konwerterów prądu stałego i prądu stałego
• Przetworniki do magazynowania energii (PCS), falowniki fotowoltaiczne
• Przemysłowe serwo napędy, źródła zasilania o dużej mocy
• Urządzenia laserowe, maszyny spawalnicze, źródła zasilania o wysokiej częstotliwości
• Maszyny budowlane, chłodzenie sterowników pojazdów użytkowych

VI. Różnica od standardowych płyt chłodzących płynami ciekłymi

• Standardowa płytka chłodząca płynami: pochłania i przenosi ciepło; nie rozprasza ciepła bezpośrednio do środowiska.
• Płytka chłodząca płynem zintegrowana z chłodnicem: wchłania ciepło, krąży wewnątrz i rozprasza ciepło za pomocą własnych płetw, tworząc kompletny, kompaktowy system chłodzenia.
