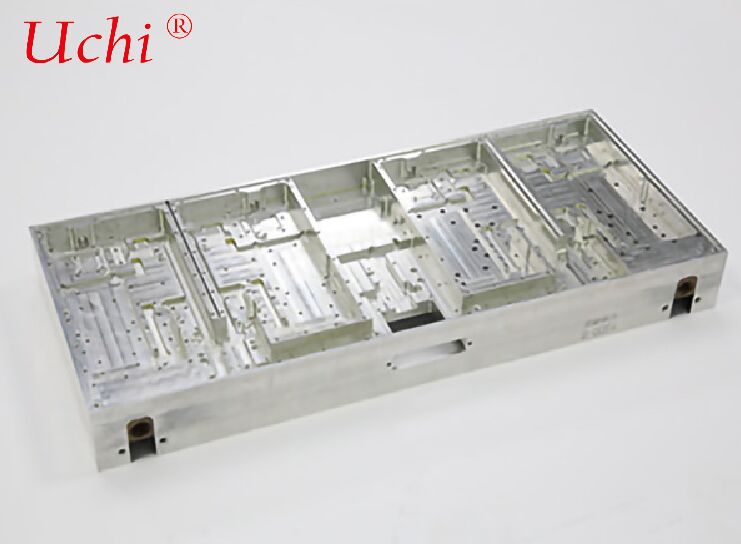

Płytka chłodząca płynów o wysokiej częstotliwości strumieniowej

I. Podstawowa zasada (podstawowa różnica od tradycyjnych kanałów przepływu)

• Płyn chłodzący przechodzi przez gęstą masę mikroprzyrządów (średnica 0,1 mm)
• Wyrzuca się pionowo z dużą prędkością na wewnętrzną ścianę płyty zimnej (powierzchnia grzewcza)
• Natychmiast przerywa warstwo termiczne, zwiększając współczynnik lokalnego przeniesienia ciepła o 5-10 razy
• Płyn szybko się dyfuzuje i odpływa bocznie, osiągając bardzo jednolitą temperaturę na całym obszarze (różnica temperatur < ± 1 °C)

II. Typowa struktura

• Górna komora (komora dystrybucyjna): stabilizuje ciśnienie i równomiernie rozprowadza płyn chłodniczy do dyszek
• Płytka dyszy: rdzeń składowy z setkami do tysięcy precyzyjnych mikro-dziur (wysokiej częstotliwości maszyna odrzutowa)
• Komora impingingu (strefa wymiany ciepła): impinging odrzutowy i intensywny transfer ciepła konwekcyjny
• Komora zbierania płynów / kanał drenażowy: szybko rozładowuje chłodnię absorbowaną ciepłem

III. Kluczowe cechy techniczne

• Niezwykle wysoka zdolność rozpraszania ciepła



  Gęstość strumienia cieplnego: 200 ‰ 1000 W/cm2 (zwykła płytka spawana około 50 W/cm2)



  Odporność termiczna wynosi 0,01 ≈ 0,03 °C/W

• Doskonała jednolitość temperatury



  Różnica temperatury całej powierzchni: ±0,5±1°C



  Całkowicie eliminuje lokalne punkty gorące

• Szybka szybkość reakcji



  Niska inercja cieplna, precyzyjna regulacja temperatury, odpowiednia do scenariuszy przejściowego podgrzewania wysokiej mocy i impulsowego

• Stosunkowo wysoki spadek ciśnienia



  Wymaga dopasowania pompy wysokiego ciśnienia / systemu chłodzenia wysokiego przepływu

• Wysokie wymagania dotyczące precyzji produkcji



  Średnica otworu dyszy, głębokość i tolerancja pozycji: ±0,02±0,05 mm


IV. Główne procesy produkcyjne

• Precyzyjne wiercenie + pręty próżniowe



  Odpowiednie do okrągłych układów otworów o stabilnej produkcji masowej



  Materiały powszechne: stop aluminium / stop miedzi, pieczarka spawana

• Fotolitografia / Etycja + Difuzyjne wiązanie



  Odpowiednie do specjalnie ukształtowanych dyszek i mikroskalowych odrzutowców otworów



  Szlachetniejsze kanały przepływu i niższa odporność termiczna (dla zastosowań AI/GPU/lasera)

• Drukowanie 3D (SLM)



  Zintegrowane formowanie z złożonymi kanałami topologicznymi + dyszami



  Projekt lekki, nadający się do indywidualnych komponentów lotniczych


V. Scenariusze zastosowań (trzymanie termiczne w ekstremalnych warunkach)

• Chipy AI / Supercomputing: H100/H200, klastry GPU, TPU (> 500W)
• Moduły zasilania SiC / GaN: napędy elektryczne 800V, ultra szybkie stacje ładowania
• Lasery wysokiej mocy: lasery światłowodowe / półprzewodnikowe / UV (przejście cieplne > 300 W/cm2)
• Radar / Array fazowy: wojskowe komponenty T/R, stacje bazowe 5G/6G
• Obrazowanie medyczne: wzmacniacze gradientu MRI, detektory CT (dokładność kontroli temperatury ±0,5°C)
• Kosmiczne: ładunki satelitarne, sterowanie rakietami (odporne na wibracje, lekkie, wysoki przepływ ciepła)

VI. Porównanie z konwencjonalnymi płytami chłodzącymi płynami

VII. Podsumowanie
