Płyty chłodzące wodą specjalnego przeznaczenia (specjalne płyty chłodzące ciecz)

I. Podstawowa definicja i pozycjonowanie techniczne

• Natury: Płyty metalowe (aluminium/miedź/stop) z zintegrowanymi precyzyjnymi kanałami wewnętrznego przepływu, umożliwiającymi przymusową wymianę ciepła za pośrednictwem krążącego płynu chłodniczego.
• Specjalne cechy: Niestandaryzowane, wysoce dostosowane, koncentrujące się na pięciu kluczowych wymiarach: wysoki przepływ ciepła, wysoka precyzja, wysoka niezawodność, ekstremalne środowiska i specjalnie ukształtowane struktury.
• Podstawowe wskaźniki: Odporność termiczna ≤ 0,05°C/W, odporność ciśnienia ≥ 8bar, różnica temperatury ≤ ±3°C, nadaje się do przepływu ciepła na poziomie 100~1000W/cm2.

II. Główne typy i cechy techniczne (według scenariusza zastosowania)

1Mikrokanałowe płyty chłodzące płynne (MLCP)

• Struktura: Wbudowana sieć kanałów przepływowych w skali mikronowej o średnicy 0,05~1 mm, o gęstości kanału do setek na cm2.
• Zalety: Odporność termiczna wynosi 0,015°C/W, efektywność rozpraszania ciepła 3~5 razy większa niż w przypadku tradycyjnych konstrukcji.
• Proces: Etycja fotolitograficzna, precyzyjne lutowanie, drukowanie 3D.
• Wnioski: Chipy AI (GPU/TPU), urządzenia laserowe, moduły zasilania SiC.

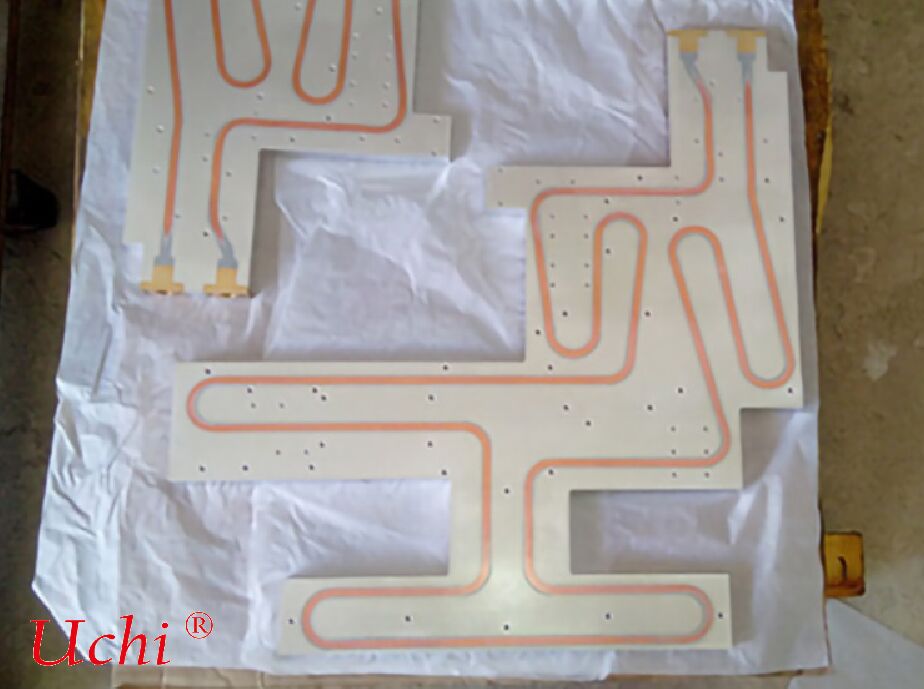

2Specjalnie ukształtowane / zintegrowane płyty chłodzące wodą

• Struktura: Konformalne krzywe powierzchnie, zintegrowana konstrukcja wieloodporna, podwójna funkcja składnika konstrukcyjnego i zlewu ciepła.
• Proces: Spawanie przez tarcie (FSW), odlewanie na maty, frezowanie CNC.
• ZaletyBez splicingu, doskonała szczelność, lekka waga.
• Wnioski: akumulatory, obudowy silników, elektronika lotnicza.

3. Płyty chłodzące wodą odporne na ekstremalne warunki środowiskowe

• Charakterystyka: odporność na wysokie/niskie temperatury (-55°C~250°C), odporność na rozpylanie solą (1000h+), odporność na drgania (5~500Hz/5Grms).
• Materiały: Stopy tytanu, stal nierdzewna, powłoka przeciwkorodowa.
• Wnioski: Elektronika statkowa, radar, urządzenia metalurgiczne, urządzenia badawcze na polach.

4. Nanopłynne / dwufazowe płyty chłodzące wodą strumieniową

• Technologia: płyn chłodniczy dopingowany nanocząstkami (Cu/Al2O3) lub płynem roboczym zmieniającym fazę (płynem fluorowęglowym).
• Wydajność: przewodność cieplna zwiększona o 2~3 razy, pojemność rozpraszania ciepła podwojona.
• Wnioski: rezonans magnetyczny, superkomputery, wysokiej mocy lasery.

5. Elastyczne / ultracienkie płytki chłodzące wodą dla urządzeń medycznych noszonych i precyzyjnych

• Struktura: kanały mikrokrążeniowe wbudowane w tkaninę, metalowe warstwy cienkich (gęstość < 1 mm).
• CharakterystykaZgięte, ultracienkie, ciche.
• Wnioski: zestawy VR/AR, implanty medyczne, elastyczne ekrany.

III. Podstawowe procesy produkcyjne (procesy specjalne)

• Wyroby o masie nieprzekraczającej 1 kg: Bez lutowania, wysoka wytrzymałość, doskonała szczelność powietrza, odpowiednia do dużych rozmiarów i warunków wysokiego ciśnienia.
• Wyroby z tworzyw sztucznych: płynne kanały przepływu, niska odporność termiczna, idealnie nadaje się do mikrokanałów i złożonych konstrukcji.
• Drukowanie 3D (SLM): Topologicznie zoptymalizowane kanały przepływu o 30% wyższej wydajności, stosowane do niestandardowych części lotniczych.
• Skrywanie / Etywanie: płetwy o wysokiej gęstości dla maksymalnej powierzchni wymiany ciepła, stosowane do płyt chłodnych chipów AI.

IV. Typowe scenariusze zastosowań (obszary specjalne)

• Sztuczna inteligencja i superkomputery: chłodzenie bezpośrednim kontaktem dla klastrów treningowych GPU, tłumienie punktów gorących i zapewnienie pracy w pełnej częstotliwości.
• Nowoenergetyczne pojazdy: napędy elektryczne 800 V, moduły węglika krzemowego, zarządzanie cieplne baterii do ładowania błyskawicznego.
• Sprzęt medyczny: wzmacniacze gradientu MRI, detektory CT, z dokładnością regulacji temperatury ±0,5°C.
• Lasery i optoelektronika: Wysokiej mocy lasery światłowodowe/półprzewodnikowe, stabilizujące długość fali i moc wyjściową.
• Wojskowo-kosmiczne: Radary, systemy sterowania rakietami, ładunki satelitarne, odporne na wibracje, promieniowanie i lekkie konstrukcje.
• Przemysł specjalny: Metallurgia, przekształcacze energii wiatrowej, przekształcacze magazynowania energii, odporne na kurz i olej.

V. Podstawowe różnice od standardowych płyt chłodzących wodą

VI. Podsumowanie
