Model: OMWH12-H-6-IR-A

1. Przegląd produktu

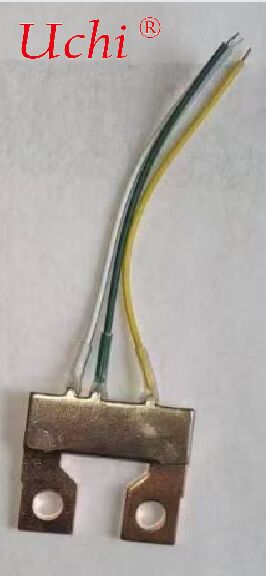

1. Włókna: element oporowy z uchwytów i stopów miedzi spawany na powierzchniach nieobciętych; brak szczelin, złączy na zimno lub fałszywych spań.
2. Wymiar: Płaska, gładka i równomierna powierzchnia; brak grzybów, poparzeń, żużlu, zanieczyszczeń lub pęknięć.
3. Kapsuła: Powierzchnie spawane pokryte przezroczystą ciepłozmniejszającą rurą, szczelną i wolną od zmarszczek.

6Testy i kryteria akceptacji

1. Badanie fabryczne: 100% kontrola oporu (200μΩ±3%), wyglądu i ciągłości prowadzenia;Raport z badań fabrycznychwydane.
2. Badanie próbkowanie: Zgodnie z GB/T 2828.1-2012, pobieranie próbek na napięcie przeciwprężne, izolację i wytrzymałość na rozciąganie, AQL=0.65.
3. Dokumenty akceptacyjne: Sprawozdanie z badania fabrycznego, certyfikat materiału, zgodność z RoHS/REACH (na żądanie).

7Opakowania i transport

1. Opakowanie: indywidualnie pakowane w torby anty-statyczne, 50/100 sztuk na pudełko.
2. Transporty: opakowania odporne na wilgoć i antywibracyjne, zapobiegające uderzeniom. zgodne z RoHS i REACH dla międzynarodowej logistyki.

Podstawowe funkcje

• Podział przepływów / zbieranie: Rozdzielić płyn chłodzący z linii głównej równomiernie na wiele płyt chłodzących; zbierać podgrzewaną płynność z każdej gałęzi i po wymianie ciepła zwrócić ją do źródła chłodzenia / CDU.
• Zarządzanie ciśnieniem i oporem: Zmniejszenie ciśnienia w każdej gałęzi w celu zapobiegania lokalnemu przegrzaniu spowodowanemu nierównomiernym przepływem.
• Uproszczone układy rur i konserwacja: Zmniejszyć liczbę złączy; przy użyciu szybkich złączy można szybko zainstalować lub usunąć pojedyncze płyty chłodzące w celu ich konserwacji.
• Monitorowanie i regulacja (modele wysokiej klasy): Zintegrowane mierniki przepływu, czujniki temperatury/ciśnienia, a nawet zawory do precyzyjnego regulacji przepływu w każdej gałęzi.

Powszechne typy i struktury

W drodze wniosku

• Zestaw (strona podaży): 1 wejście, N wyjścia.
• Kolektor (strona zwrotna): N wejściów, 1 wyjścia; zazwyczaj stosowane w parach.

Metody podziału przepływów

• Zestaw odcinkowy typu Y/Tee: 1 wejście, 2 wyjścia; nadaje się do małych systemów z dwiema płytami chłodniczymi.
• Różnorodnik paska / rzędu: 1 wejście, wiele wyjściów (np. od 1 do 4, od 1 do 6); powszechnie stosowane w centrach danych / platformy wydobywcze.
• Ręcznikowy zbiornik: Do układów chłodzenia płynów o zamkniętej pętli.

Poprzez dostosowanie

• Rodzaj stały: brak zaworów, niskie koszty; przepływ określony przez konstrukcję otworu/kanału.
• Rodzaj regulowany: Każda gałąź wyposażona jest w zawory igłowe/kupowe; przepływ regulowany ręcznie lub elektrycznie.

Materiał i interfejs

• Materiały: Głównie stop aluminium / stal nierdzewna / miedź.

  Stop aluminiowy: lekka, średnia cena.

  Stal nierdzewna: wysoka odporność na ciśnienie, dobra odporność na korozję.

  Miedź: doskonała przewodność cieplna, ale wysoka cena.

  Musi być kompatybilny z płynem chłodzącym systemu w celu zapobiegania korozji.
• Interfejsy:

  Chłodzenie wodne PC: powszechnieG1/4"Węzeł.

  Przemysłowe / centrum danych: kołnierze, urządzenia kompresyjne, szybkie złącza (np. DME, ISO 8434).
• Zapewnienie: Należy stosować pierścienie / uszczelki O w celu zapobiegania wyciekom; zalecane materiały: guma nitrylowa (NBR) lub guma fluorowa (FKM).

Kluczowe parametry wyboru

• Liczba oddziałów i popyt na przepływ: Zapewnienie wystarczającego przepływu dla każdej płyty chłodnej, aby spełnić wymagania chłodzenia i uniknąć nadmiernego spadku ciśnienia.
• Ciśnienie robocze / temperatura: Przemysłowe płyty chłodzące działają zazwyczaj w temperaturze 0,3−1 MPa, 30−50°C.
• Odporność na przepływ i jednolitość: Projekt kanału przepływu określa odchylenie przepływu; systemy zaawansowane wymagają odchylenia przepływu między gałęziami < 5%.
• Wielkość interfejsu i kompatybilność: Odpowiednia średnica wewnętrzna rury i typ złącza.
• Przestrzeń instalacyjna: Długość i wysokość kolektorów prętowych muszą odpowiadać układowi szafki/przędu.

Scenariusze zastosowania

• Osobisty komputer / stacja robocza: Zbiornik typu Y do podwójnych płyt chłodnych CPU + GPU.
• Serwery AI w centrach danych: Zbiorniki prętowe do montażu na stojak, od 1 do 8/16 dla płyt zimnych z wieloma procesorami GPU.
• Gromady górnicze: wielogałęzione zbiorniki chłodzące jednocześnie wiele tablic hash.
• Zestawy akumulatorów dla pojazdów nowoenergetycznych: Centralizacja dostaw i zwrotu płyt chłodzących płynami.

Instalacja i notatki

• Oddzielić przewody zasilania i powrotu w celu uniknięcia zwarcia termicznego.
• Przycisnąć złącza równomiernie; zaleca się klucz obrotowy.
• Całkowita odsłona powietrza podczas początkowego napełniania systemu.
• Regularnie sprawdzaj starzenie się uszczelnienia, aby zapobiec wyciekom.
• Wstawić zbiornik w łatwo dostępnym i widocznym miejscu.
