Materiał: CU1020Rozmiar: 250x150x15mmWaga: 2,5 kgTechnologia: obróbka CNCFunkcja: Dobra zdolność chłodzenia i domyślnie brak wyciekówObróbka powierzchni: odtłuszczona, oczyszczona i pasywowanaMoc przewodzenia ciepła: 1300WMożesz mieć pewność, że kupisz aluminiową płytę chłodzoną wodą do radiatora sprzętu z naszej fabryki, a my zaoferujemy Ci najlepszą obsługę posprzedażną i terminową dostawę.

Parametry produktu aluminiowej płyty chłodzonej wodą do radiatora sprzętu

Materiał: CU1020

Rozmiar: 250x150x15mm

Waga: 2,5 kg

Technologia: obróbka CNC

Funkcja: Dobra zdolność chłodzenia i domyślnie brak wycieków

Obróbka powierzchni: odtłuszczona, oczyszczona i pasywowana

Moc przewodzenia ciepła: 1300W



Zalety produktu aluminiowej płyty chłodzonej wodą do radiatora sprzętu

Tak jak radiator jest słowem, które ludzie rozpoznają jako urządzenie chłodzące, odgrywające ważną rolę w nowoczesnym sprzęcie i maszynach, bez radiatora chłodzącego mogłoby to zniszczyć system operacyjny i tym samym kosztować tysiące dolarów strat, jednak niektóre radiatory, niezależnie od tego, czy są aktywne, czy pasywne, mają ograniczoną moc chłodzenia w zakresie około 200-300W, bardzo rzadko radiatory mogą mieć dużą moc chłodzenia powyżej 300W, czy to jest ograniczenie dla nowoczesnego radiatora?

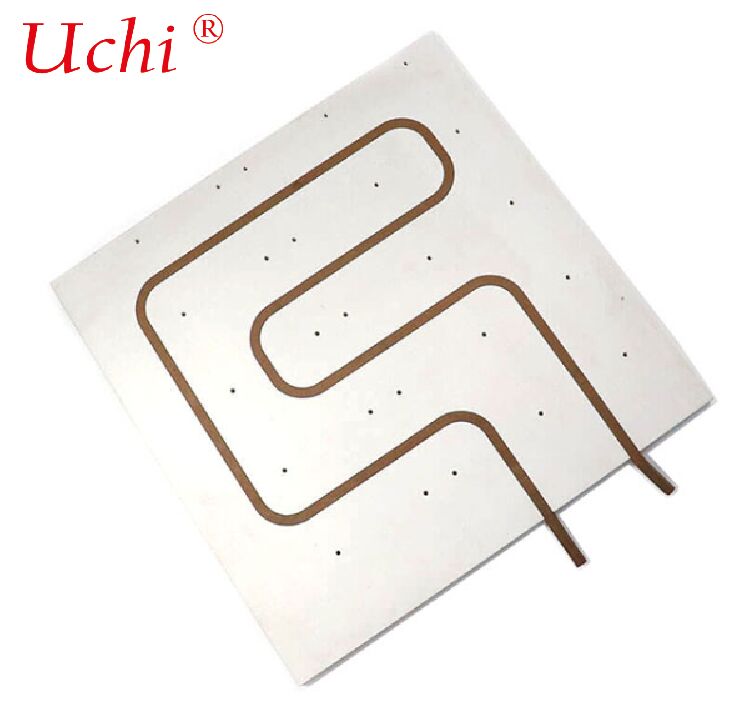

Odpowiedź brzmi nie, technologia zmienia się z czasem, pojawia się coraz więcej zaawansowanych technik, które są wynikiem ludzkiej inteligencji i poświęcenia, więc w miarę jak sprzęt staje się coraz bardziej zaawansowany, a jego urządzenia operacyjne wymagają coraz lepszych radiatorów chłodzących, płyta chłodzona wodą narodziła się, aby sprostać wymaganiom dużego sprzętu, na przykład sprzęt laserowy wymaga dużej mocy elektrycznej i musi generować więcej ciepła, więc jeśli chcesz utrzymać temperaturę na normalnym poziomie i zapewnić stabilne działanie, będziesz potrzebować płyty chłodzącej o dużej mocy dla sprzętu laserowego, ta płyta chłodzona wodą jest przeznaczona do sprzętu laserowego, może chłodzić ponad 500W lub 1000W, a nawet ponad 3000W jest dostępne, ten sposób chłodzenia wykorzystuje przepływ cieczy i może regulować moc chłodzenia w zależności od prędkości przepływu i objętości wody. Miedziana rurka wodna do przesyłania wody, a źródło ciepła jest połączone z płytą chłodzoną wodą, aby dotykać ciepła i rozpraszać je do niższej temperatury.

Aluminiowa płyta chłodzona wodą

1. Podstawowe wprowadzenie

• Materiał: AL6063 / AL6061 (aluminium wytłaczane, dobra przewodność cieplna i obrabialność)
• Struktura: Wewnątrz z kanałem wodnym / przepływowym, na zewnątrz z powierzchnią montażową
• Medium chłodzące: Woda, woda glikolowa, olej chłodniczy

2. Główne typy produkcji

(1) Wytłaczany profil aluminiowy + płyta pokrywy

• Proces: Wytłoczenie profilu z rowkiem po jednej stronie → spawanie/klejenie płyty pokrywy → wiercenie wlotu/wylotu
• Cechy: Niski koszt, produkcja masowa, odpowiedni do płaskich, długich płyt chłodzonych wodą

(2) Głęboka obróbka + zgrzewanie tarciowe (FSW)

• Proces: Frezowanie głębokiego kanału CNC → zgrzewanie tarciowe płyty pokrywy
• Cechy: Wysoka wytrzymałość, brak wycieków, wysoka odporność na ciśnienie, szeroko stosowane w przemyśle, nowej energii

(3) Skiving + klejenie / spawanie

• Dla dużej gęstości mocy, złożonego pola przepływu

3. Typowa struktura i kształt

• Prostokątna płaska płyta (najczęściej dla IGBT, falownika, baterii, lasera)
• Typ długiego paska (do szafy sprzętowej, tablicy modułów zasilania)
• Wielokomorowy, spiralny, równoległy, typ Z, typ S kanał wodny
• Może być z otworami montażowymi, otworami gwintowanymi, stopniami, unikając otworów

4. Zalety

• Wysoka wydajność rozpraszania ciepła: bezpośrednie chłodzenie cieczą, znacznie lepsze niż chłodzenie powietrzem
• Niska waga: niska gęstość aluminium, odpowiednia do integracji sprzętu
• Dobra plastyczność: profil wytłaczany może być wykonany w złożony przekrój
• Wysoka elastyczność przetwarzania: CNC może realizować różne kształty i interfejsy
• Dobra odporność na korozję dzięki obróbce powierzchni

5. Typowe zastosowania

• Przemysłowe zasilacze / falowniki / IGBT / MOSFET
• Sprzęt laserowy, chłodzenie wodne głowicy laserowej
• Sterownik silnika pojazdu elektrycznego nowej energii
• Stacja bazowa komunikacyjna, chłodzenie cieczą serwerów
• Sprzęt medyczny, diody LED dużej mocy, sprzęt do magazynowania energii

6. Kluczowe parametry projektowe

• Moc chłodzenia i strumień cieplny
• Temperatura i przepływ wody na wlocie
• Odporność na ciśnienie (zwykle 1-10 bar)
• Szerokość, głębokość kanału, długość ścieżki przepływu
• Płaskość i chropowatość powierzchni (dla kontaktu cieplnego)
• Interfejs: gwint G1/4, M5/M6, szybkozłączka

7. Obróbka powierzchni

• Anodowanie (częste, antykorozyjne, izolacyjne)
• Niklowanie
• Pasywacja
