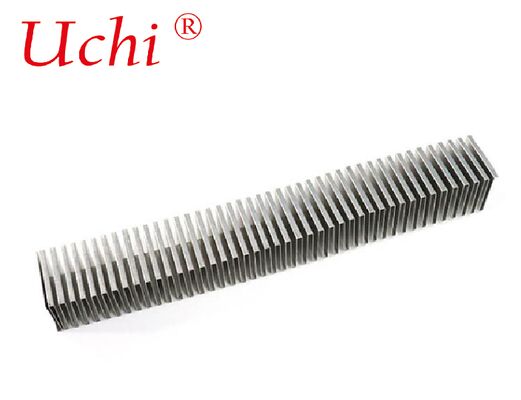

Aluminiowy składnik wysokiej wydajności do zarządzania cieplnym z składanym płetwem zmywarki cieplnej
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan, Guangdong, Chiny |
| Nazwa handlowa: | Uchi |
| Orzecznictwo: | SMC |
| Numer modelu: | Radiator |
Zapłata:
| Minimalne zamówienie: | 100szt |
|---|---|
| Cena: | 1300-1500 dollars |
| Czas dostawy: | Nie ograniczone |
| Zasady płatności: | T/T, PayPal, Western Union, MoneyGram |
| Możliwość Supply: | 50000000 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| Tworzywo: | Miedź | Rozmiar: | 22,5*11,4*0,8 CM |
|---|---|---|---|
| Waga:: | 0,08 kg | Technologia: | Cechowanie |
| Funkcja: | Elastyczny i regulowany | Obróbka powierzchniowa: | Oczyszczanie olejem |
| Moc chłodzenia cieplnego: | 30 W | ||
| Podkreślić: | Wynik cieplny z płetwy z aluminium,wysokiej wydajności element zarządzania cieplnym,Płytka chłodząca ciecz |
||
opis produktu
to wysokowydajny komponent zarządzania termicznego, zaprojektowany do efektywnego rozpraszania ciepła z urządzeń elektronicznych i przemysłowych za pomocą gęstej, składanej struktury żeber wykonanej z folii/blachy aluminiowej.

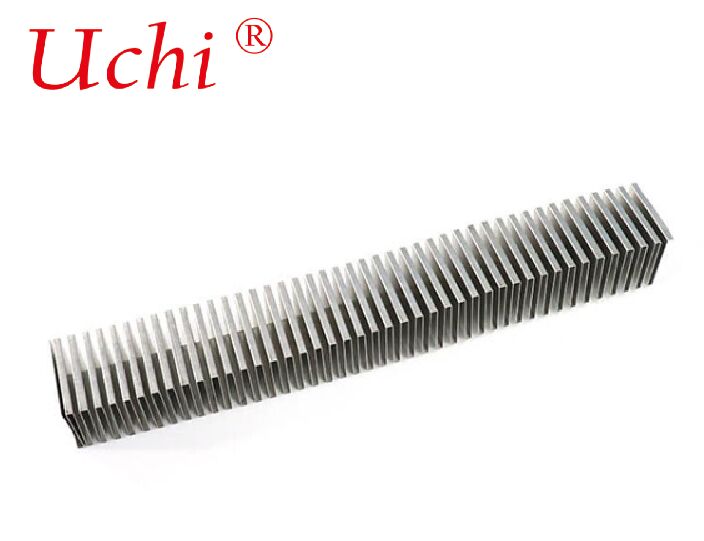

Parametry produktu aluminiowego radiatora z żeberkami składanymi
Materiał: miedź
Rozmiar: 22,5*11,4*0,8 cm
Waga: 0,08 kg
Technologia: Tłoczenie
Cecha: Elastyczny i regulowany
Obróbka powierzchni: Czyszczenie olejem
Moc chłodzenia cieplnego: 30 W
Zalety produktu aluminiowego radiatora z żeberkami składanymi
Każdy komponent elektryczny i elektroniczny w obwodzie generuje pewną ilość ciepła podczas wykonywania obwodu poprzez dostarczanie zasilania. Zazwyczaj półprzewodnikowe urządzenia dużej mocy, takie jak tranzystory mocy, oraz optoelektronika, takie jak diody elektroluminescencyjne, lasery, generują ciepło w znacznych ilościach, a te komponenty nie są w stanie rozproszyć ciepła, ponieważ ich zdolność rozpraszania jest znacznie niska.
Z tego powodu przegrzewanie się komponentów prowadzi do przedwczesnych awarii i może spowodować awarię całego obwodu lub pogorszenie wydajności systemu. Aby przezwyciężyć te negatywne aspekty, należy zapewnić radiatory do celów chłodzenia.
Co to jest radiator?
Radiator to komponent elektroniczny lub urządzenie obwodu elektronicznego, które rozprasza ciepło z innych komponentów (głównie z tranzystorów mocy) obwodu do otaczającego medium i chłodzi je w celu poprawy ich wydajności, niezawodności, a także unika przedwczesnych awarii komponentów. Do celów chłodzenia zawiera wentylator lub urządzenie chłodzące.
Proces
- : Cienkie blachy aluminiowe (zazwyczaj 0,1-0,5 mm, typowy zakres 0,2-1,2 mm) są precyzyjnie składane w falisty/zygzakowaty układ, a następnie łączone z aluminiową płytą bazową poprzez lutowanie, spawanie lub wysokowydajny klej termiczny. Pozwala to na niezależną optymalizację gęstości żeber i grubości podstawy, a nawet kombinacje materiałów (np. podstawa miedziana + żebra aluminiowe).Typowe stopy
- : 1050/1100 (wysoka czystość, doskonałe przewodnictwo cieplne), 6061/6063 (dobra wytrzymałość + wydajność cieplna, opłacalność).Kluczowe parametry
- : Rozstaw żeber do 0,5 mm, wysokość żeber do 100 mm, szerokość żeber do 500 mm.Główne zalety
Wysoki stosunek powierzchni do objętości
- : Znacznie gęstsze niż żebra wytłaczane, idealne do zastosowań o ograniczonej przestrzeni i wysokiej temperaturze, ze zmniejszoną odpornością termiczną (do 60% w porównaniu do niektórych tradycyjnych konstrukcji).Lekki i wydajny materiałowo
- : Wykorzystuje minimalną ilość aluminium, maksymalizując powierzchnię chłodzącą.Elastyczna konstrukcja
- : Łatwe dostosowanie wysokości, rozstawu i kształtu żeber do konwekcji wymuszonej/naturalnej.Kompatybilność z rurkami cieplnymi/komorami parowymi
- : Często integrowane w celu zwiększenia rozpraszania ciepła w systemach dużej mocy.Zastosowania
Szeroko stosowane w serwerach, sprzęcie telekomunikacyjnym, falownikach mocy, oświetleniu LED, elektronice samochodowej i zasilaczach przemysłowych — zwłaszcza tam, gdzie dostępny jest nawiew wymuszony (wentylatory), a przestrzeń jest ograniczona.
| Zalety | Wady | Najlepsze dla | Żebra składane (aluminium) |
|---|---|---|---|
| Bardzo duża powierzchnia, lekkość, możliwość dostosowania | Wyższy koszt niż wytłaczanie, wymaga klejenia | Systemy dużej mocy, kompaktowe, z nawiewem wymuszonym | Aluminium wytłaczane |
| Niski koszt, prosta produkcja, sztywność | Ograniczona gęstość/stosunek wysokości do szerokości żeber | Aplikacje o niskiej i średniej mocy, wrażliwe na koszt | Żebra skrawane |
| Doskonały kontakt termiczny, wysoka gęstość | Ograniczona wysokość żeber, wyższy koszt oprzyrządowania | Rurki cieplne, procesory o wysokiej wydajności | Wskazówki dotyczące wyboru i optymalizacji |
Obciążenie termiczne i przepływ powietrza
- : Oblicz wymaganą odporność termiczną (Rθ) i dopasuj do przepływu powietrza (LFM/CFM); nawiew wymuszony działa znacznie lepiej z gęstymi żeberkami składanymi.Rozstaw i wysokość żeber
- : Mniejszy rozstaw = większa powierzchnia, ale może ograniczać przepływ powietrza; wyższe żebra zwiększają konwekcję, ale zwiększają wagę/ciśnienie zwrotne.Jakość połączenia
- : Słabe lutowanie/spawanie tworzy opór styku — zweryfikuj integralność połączenia za pomocą obrazowania termicznego lub testowania rezystancji.Obróbka powierzchni
- : Anodowanie poprawia odporność na korozję i może nieznacznie zwiększyć promieniowanie; czarne anodowanie pomaga w scenariuszach chłodzenia radiacyjnego.
