Komponent centralny wymiany ciepła systemu chłodzenia wodnym
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan, Guangdong, Chiny |
| Nazwa handlowa: | Uchi |
| Orzecznictwo: | SMC |
| Numer modelu: | Radiator |
Zapłata:
| Minimalne zamówienie: | 100szt |
|---|---|
| Cena: | 1300-1500 dollars |
| Czas dostawy: | Nie ograniczone |
| Zasady płatności: | T/T, PayPal, Western Union, MoneyGram |
| Możliwość Supply: | 50000000 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| Moc przewodzenia ciepła: | 80W | życie fanów: | 50000 godz |
|---|---|---|---|
| Tworzywo: | Aluminium 1060 | Rozmiar: | 158x110x60mm |
| Waga: | 0,35 kg | Technologia: | Płetwa zapinana na zamek |
| Orzecznictwo: | ISO9001:2015 ISO9001:14001 | Obróbka powierzchni: | Tłoczenie + wykończenie powierzchni |
| Funkcja: | Elastyczna w strukturze i trwała w obróbce powierzchni | ||
| Podkreślić: | płytka systemu chłodzenia o wodnym chłodzeniu,składnik wymiany ciepła do chłodzenia płynnym,system chłodzenia wymiennik ciepła rdzenia |
||
opis produktu

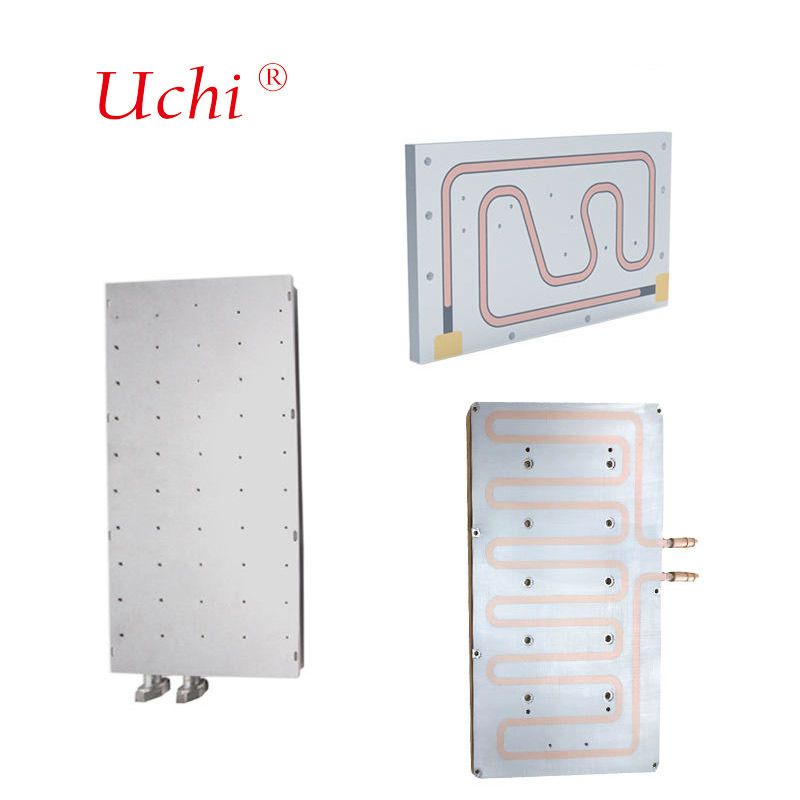

Komponent centralny wymiany ciepła systemu chłodzenia wodnym
Płytka cieczna jest głównym elementem wymiany ciepła w systemie chłodzenia cieczy.ciepło z urządzenia grzewczego jest skutecznie przenoszone do krążącego płynu chłodzącego,Efektywność rozpraszania ciepła jest znacznie wyższa niż tradycyjne chłodzenie powietrzem i jest szeroko stosowana w scenariuszach o wysokiej gęstości mocy.
podstawowa struktura i zasada
Podstawowe elementy: płytka dolna (aluminiowa/miedziana, bezpośrednio przymocowana do źródła ciepła), kanał wewnętrznego przepływu (serpentyna/spore/mikrokanał), płytka pokrywająca (zamknięty kanał przepływu),i łączników wpuszczających i wypuszczających płyn; powszechnie stosowane płyny chłodzące to woda dejonizowana, mieszanina woda-glikol.
Przepływ pracy:Źródło ciepła → przewodzenie ciepła metalowej płyty dolnej → ściana kanału przepływowego → przepływający płyn chłodniczy pochłania ciepło → płyn chłodniczy przepływa do CDU /chłodnicy w celu rozproszenia ciepła → chłodzenie z powrotem do płyty chłodniczej po ochłodzeniu, tworząc zamkniętą pętlę.
Główne zalety: niska odporność termiczna (0,02 - 0,05 °C/W), wysoka moc rozpraszania ciepła, dobra jednolitość temperatury i niski poziom hałasu; nadaje się do centrów danych o samodzielnej mocy szafki 50 kW +,Chipy AI, akumulatory pojazdów nowej energii itp.
podstawowa struktura i zasada
Podstawowe elementy: płytka dolna (aluminiowa/miedziana, bezpośrednio przymocowana do źródła ciepła), kanał wewnętrznego przepływu (serpentyna/spore/mikrokanał), płytka pokrywająca (zamknięty kanał przepływu),i łączników wpuszczających i wypuszczających płyn; powszechnie stosowane płyny chłodzące to woda dejonizowana, mieszanina woda-glikol.
Przepływ pracy:Źródło ciepła → przewodzenie ciepła metalowej płyty dolnej → ściana kanału przepływowego → przepływający płyn chłodniczy pochłania ciepło → płyn chłodniczy przepływa do CDU /chłodnicy w celu rozproszenia ciepła → chłodzenie z powrotem do płyty chłodniczej po ochłodzeniu, tworząc zamkniętą pętlę.
Główne zalety: niska odporność termiczna (0,02 - 0,05 °C/W), wysoka moc rozpraszania ciepła, dobra jednolitość temperatury i niski poziom hałasu; nadaje się do centrów danych o samodzielnej mocy szafki 50 kW +,Chipy AI, akumulatory pojazdów nowej energii itp.
Zdolności produkcyjne
Zaawansowana technologia lutowania
Ręczniki CNC z mosiądzu / miedzi
Aluminium / cynk CNC
Stal nierdzewna / CNC ze stali
Plastikowe urządzenia CNC
Kluczowe wskaźniki projektowania i wydajności
Kanał przepływu: Mikrokanały (< 1 mm) mogą zwiększyć współczynnik przenoszenia ciepła, ale zwiększyć spadek ciśnienia; kanały przepływu wężowe zapewniają dobrą jednolitość temperatury;prędkość przepływu i opór przepływu muszą być zrównoważone.
Ściganie i odporność na ciśnienie: obowiązkowe jest badanie 100% przecieków (test helu), przy wyjątkowo niskiej statycznej prędkości przecieków; ciśnienie wybuchowe jest zazwyczaj ponad trzykrotne od ciśnienia znamionowego.
Wybór materiału: Aluminium (wysoka wydajność kosztowa, światło) jest stosowane w ogólnych scenariuszach; miedź (wyższa przewodność cieplna) jest stosowana w scenariuszach o bardzo wysokiej gęstości strumienia ciepła.
Kanał przepływu: Mikrokanały (< 1 mm) mogą zwiększyć współczynnik przenoszenia ciepła, ale zwiększyć spadek ciśnienia; kanały przepływu wężowe zapewniają dobrą jednolitość temperatury;prędkość przepływu i opór przepływu muszą być zrównoważone.
Ściganie i odporność na ciśnienie: obowiązkowe jest badanie 100% przecieków (test helu), przy wyjątkowo niskiej statycznej prędkości przecieków; ciśnienie wybuchowe jest zazwyczaj ponad trzykrotne od ciśnienia znamionowego.
Wybór materiału: Aluminium (wysoka wydajność kosztowa, światło) jest stosowane w ogólnych scenariuszach; miedź (wyższa przewodność cieplna) jest stosowana w scenariuszach o bardzo wysokiej gęstości strumienia ciepła.
