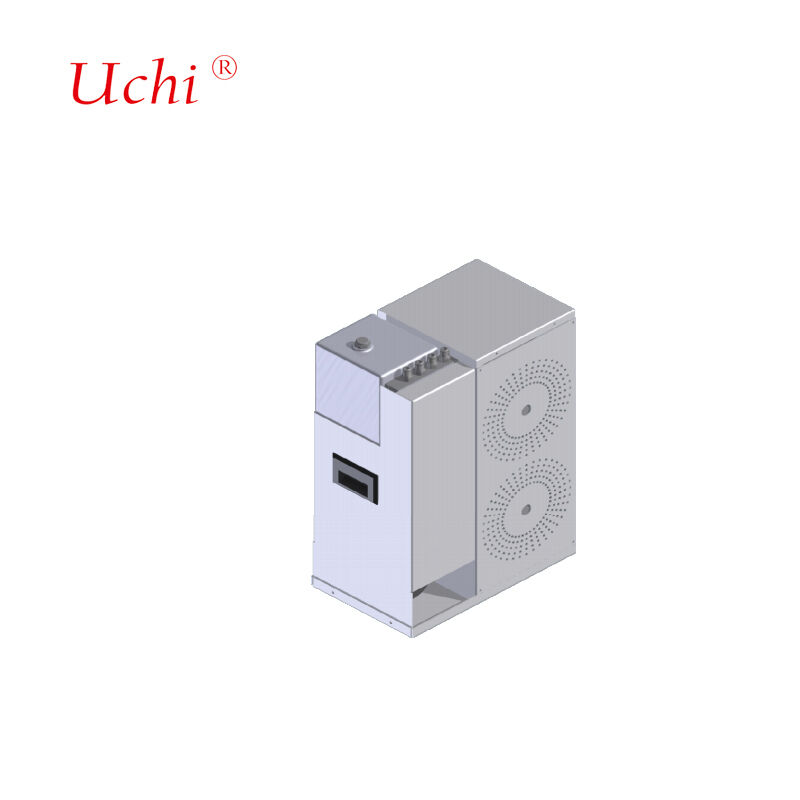

Całkowicie płynnie schłodzony system chłodzenia płynny z mocą źródła ciepła 6,5 kW
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan, Guangdong, Chiny |
| Nazwa handlowa: | Uchi |
| Orzecznictwo: | SMC |
| Numer modelu: | 6.5 |
Zapłata:
| Minimalne zamówienie: | 100szt |
|---|---|
| Cena: | negocjowalne |
| Zasady płatności: | T/T, PayPal, Western Union, MoneyGram |
| Możliwość Supply: | 50000000 pCS miesięcznie |
|
Szczegóły informacji |
|||
| Moc źródła ciepła: | (6,5 kW przy temperaturze otoczenia 50 ℃ (TA); temperatura cieczy powrotnej ≤85 ℃) | Rodzaj płynu chłodzącego: | Olej silikonowy |
|---|---|---|---|
| Odpowiedni prąd pistoletu chłodzonego cieczą: | 800A/450A (Odpowiedni długi kabel: ≤7m; wspólna specyfikacja pojedynczego pistoletu: 40² 800A 5m) | Hałas: | ≤65dB |
| Temperatura środowiska operacyjnego: | -40~55°C | Temperatura otoczenia: | -25°C do 65°C |
| Wilgotność: | 5% ~ 90% | Wysokość: | ≤2000 m |
| Wymiary układu chłodzenia cieczą: | 340×210×490 mm (szer.*dł.*wys.) | Napięcie wejściowe: | 24 V DC |
| Prąd wejściowy: | ≤12A | Natężenie przepływu: | 0 do 7 l/min |
| Podkreślić: | płytka chłodząca płynem o mocy 6,5 kW,w pełni chłodzony cieczą stos ładowania |
||
opis produktu
W pełni chłodzony cieczą system ładowania
Zaawansowany system chłodzenia cieczą o mocy źródła ciepła 6,5 kW przeznaczony do ultraszybkich terminali ładowania.
Projekt systemu i komponenty
Kompleksowy system obejmujący chłodnice chłodzone cieczą, pompy obiegowe, pompy uzupełniające, zbiorniki na wodę, czujniki, wentylatory i systemy sterowania. Zaprojektowane do montażu od dołu w stosach ładujących chłodzonych cieczą, z pełnymi możliwościami dostosowywania.
Dane techniczne
- Odpowiedni prąd pistoletu chłodzonego cieczą: 800A/450A (Długość kabla: ≤7m; Specyfikacja standardowa: 40² 800A 5m)
- Moc źródła ciepła: 6,5 kW przy temperaturze otoczenia 50 ℃ (temperatura cieczy powrotnej ≤85 ℃)
- Rodzaj chłodziwa: olej silikonowy
- Środowisko pracy: -40°C do 55°C
- Napięcie wejściowe: 24 V DC; Prąd wejściowy: ≤12A; Natężenie przepływu: 0 do 7 l/min
- Komunikacja: 485 (protokół Modbus RTU); Hałas: ≤65dB
- Warunki otoczenia: -25°C do 65°C; Wilgotność: 5% do 90%; Wysokość: ≤2000m
- Wymiary: szer. 340 × dł. 210 × wys. 490 mm
Projekt grzejnika zimnej płyty
Niestandardowy projekt wewnętrznego kanału przepływu w oparciu o dane dotyczące zużycia energii przez klienta i wzorce dystrybucji ciepła. Nasz proces inżynieryjny obejmuje kompleksową analizę symulacyjną z iteracyjnym dostosowywaniem parametrów w celu osiągnięcia optymalnych docelowych parametrów termicznych i hydraulicznych.
Możliwości sprzętu produkcyjnego
| Typ wyposażenia | Ilość | Parametry techniczne |
|---|---|---|
| Tunelowy piec do lutowania twardego | 2 jednostki | Maksymalny wymiar spawania: 1000 mm (szer.) * 250 mm (wys.), Długość nieograniczona Maksymalna temperatura spawania: 950 ℃ Obowiązujące materiały: miedź, aluminium |
| Próżniowy piec do lutowania | 2 jednostki | Maksymalny wymiar spawania: 800 mm * 1200 mm * 800 mm Maksymalna temperatura spawania: 1200 ℃ Obowiązujące materiały: miedź, aluminium, stal nierdzewna |
| Sprzęt do wykrywania wycieków helu | 2 jednostki | Maksymalny wymiar testowy: 2500 mm * 750 mm * 700 mm Zakres ciśnienia testowego: 0-3 MPa Precyzja testowania: 2 g/rok lub ≤1*10⁻⁶ Pa*m³/s |
| Sprzęt do badań hydrostatycznych | 2 jednostki | Maksymalny wymiar testowy: 2500 mm * 1500 mm * 1000 mm Zakres ciśnienia testowego: 0-5 MPa |
| Sprzęt do testowania pneumatycznego | 2 jednostki | Maksymalny wymiar testowy: nieograniczony Zakres ciśnienia testowego: 0-5 MPa Precyzja testowania: 1 Pa |
Zaawansowana technologia lutowania
Nasz proces lutowania próżniowego łączy płyty aluminiowe przy użyciu spoiwa o niższej temperaturze topnienia niż materiał podstawowy, tworząc wyjątkowo mocne połączenia bez resztkowego topnika korozyjnego. Ta zaawansowana technologia zapewnia równomierne ogrzewanie, precyzyjną kontrolę temperatury, eliminuje konieczność czyszczenia po zakończeniu procesu i minimalizuje odkształcenia części.
Technologia układu chłodzenia cieczą
Systemy chłodzenia cieczą dużej mocy wymagają radiatorów zdolnych do szybkiego pochłaniania ciepła. Wykorzystując wysoką pojemność cieplną właściwą cieczy, nasze systemy przekazują duże ilości ciepła poprzez przepływ cieczy, zdolne do rozpraszania ciepła w zakresie od kilkuset watów do ponad jednego kilowata.
Odmiany płynnych zimnych talerzy
- Płyta chłodząca z cieczą z rurką zakopaną:Wytwarzane poprzez rowkowanie płyt, zakopywanie i spawanie rur miedzianych wewnątrz, a następnie hermetyczne uszczelnianie poprzez spawanie. Zapewnia niezawodną szczelność, bezpieczeństwo użytkowania i wysoką płaskość zapewniającą doskonały kontakt termiczny.
- Płyta chłodząca z włożoną rurką:Wytwarzane poprzez osadzanie rur miedzianych na powierzchniach płyt aluminiowych za pomocą procesów spawania lub klejenia, przy ścisłej kontroli płaskości w celu uzyskania minimalnego oporu cieplnego.
- Kanałowa płyta chłodząca do cieczy:Wewnętrzne kanały przepływowe utworzone na podłożach miedzianych lub aluminiowych poprzez wiercenie, wytłaczanie i precyzyjną obróbkę, uszczelniane poprzez zgrzewanie tarciowe lub lutowanie w wysokiej temperaturze.
- Blok chłodzenia cieczą:Do rozpraszania ciepła wiórów o dużej mocy za pomocą wewnętrznych kanałów przepływowych utworzonych w technologii skiving fin w celu maksymalizacji powierzchni wymiany ciepła.
Produkty chłodzące specyficzne dla materiału
Produkty do chłodzenia cieczą lutowane miedzią:Moduł chłodzenia cieczą GB200, moduł chłodzenia cieczą H20, moduł chłodzenia cieczą modułu optycznego i inne miedziane płyty chłodzące. Kompatybilny z lutami na bazie miedzi fosforowej, srebra, niklu i złota.
Produkty do chłodzenia cieczą lutowane aluminium:Chłodnica syfonowa LTS, odlewana ciśnieniowo elektroniczna skrzynka chłodząca ciecz, tłoczona płyta chłodząca zasilacz, płyta chłodząca elektroniczna silnik, chłodnica 6G-3DRVC i inne lutowane chłodnice cieczowe.
Produkty do chłodzenia cieczą lutowane stalą nierdzewną:Kolektor chłodzenia cieczą, moduł chłodzenia cieczą DIMM i inne kolektory chłodzenia cieczą ze stali nierdzewnej.
Kluczowe aplikacje
- Lasery i sprzęt medyczny
- Chłodzenie zestawu akumulatorów EV
- Energoelektronika i urządzenia napędowe silników
- Mikrofalowe systemy transmisji 5G
- Systemy energii odnawialnej
- Systemy półprzewodnikowe IGBT i mocy
- Centra danych i zastosowania w energetyce przemysłowej
- Systemy obronne i awionika
- Ogniwa paliwowe i systemy trakcyjne
Zapewnienie jakości
Utrzymujemy rygorystyczne standardy jakości dzięki kompleksowemu sprzętowi testującemu, w tym:
- 1 współrzędnościowa maszyna pomiarowa
- 1 projektor
- 2 maszyny do testowania wysokiego ciśnienia wody
- 4 maszyny do badania odporności termicznej
- 2 maszyny do badania wycieków cieczy
Zaangażowanie w obsługę klienta
- Szybka reakcja na wszystkie zapytania
- Konkurencyjne ceny przy gwarantowanej jakości
- Efektywne planowanie produkcji
- Optymalne rozwiązania transportowe
- Kompleksowe wsparcie techniczne
Często zadawane pytania
Jesteś firmą handlową lub producentem?Jesteśmy profesjonalnym producentem radiatorów i płyt do chłodzenia wodą, posiadającym duże doświadczenie i silny zespół techniczny, charakteryzujący się zautomatyzowaną i zmechanizowaną produkcją.
Czy eksportowałeś już towary i do jakich regionów?60% naszej całkowitej produkcji eksportujemy do Japonii, Indii, Wielkiej Brytanii, Kanady, USA i Brazylii.
Ilu masz pracowników?Około 100 pracowników w działach sprzedaży, zakupów, inżynierii, kontroli jakości, magazynie i produkcji.
Czy możesz dostarczyć próbki, jeśli zgadzamy się z projektem?Tak, dostarczamy próbki do potwierdzenia przed masową produkcją, wraz z rysunkami technicznymi, jeśli jest to wymagane.
Jakie metody pakowania stosujecie?Indywidualne opakowanie zawierające zwykłe kartony i szczelną tkaninę lub drewniane kartony dla optymalnej ochrony podczas transportu.
Czy zapewniacie wsparcie techniczne w przypadku problemów z produktami?Wszystkie produkty są w pełni sprawdzane przed wysyłką. W przypadku jakichkolwiek problemów zapewniamy natychmiastowe rozwiązania techniczne.
