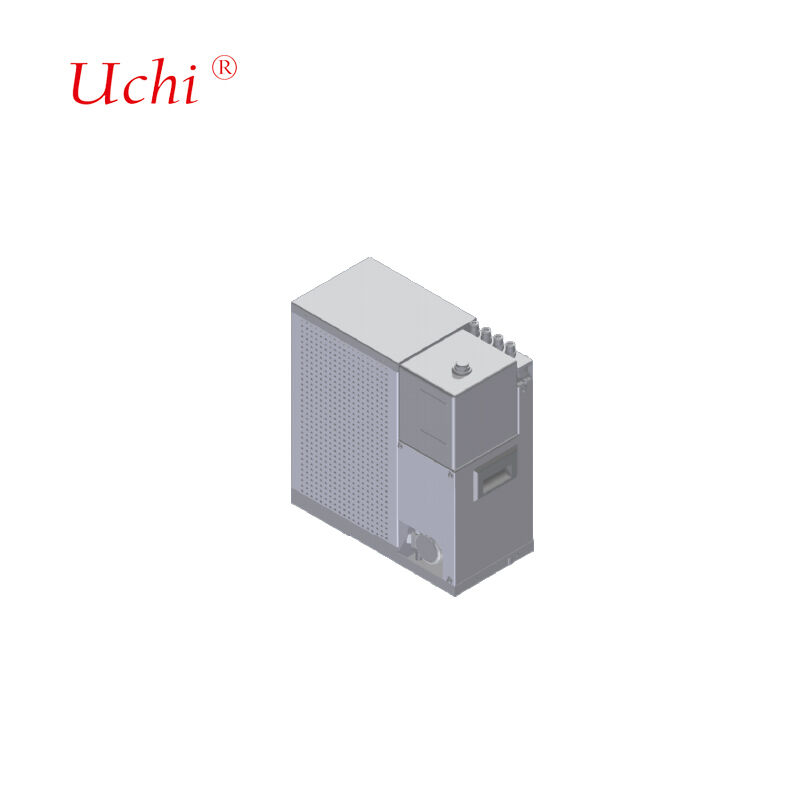

W pełni chłodzony cieczą stos ładowania System chłodzenia cieczą ze źródłem ciepła o mocy 2,4 kW
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan, Guangdong, Chiny |
| Nazwa handlowa: | Uchi |
| Orzecznictwo: | SMC |
| Numer modelu: | 2.4 |
Zapłata:
| Minimalne zamówienie: | 100szt |
|---|---|
| Cena: | negocjowalne |
| Zasady płatności: | T/T, PayPal, Western Union, MoneyGram |
| Możliwość Supply: | 50000000 pCS miesięcznie |
|
Szczegóły informacji |
|||
| Moc źródła ciepła: | 2,4 kW | Rodzaj płynu chłodzącego: | Roztwór glikolu etylenowego lub olej silikonowy |
|---|---|---|---|
| Odpowiedni prąd pistoletu chłodzonego cieczą: | 600 A do 800 A (kabel ładujący 5 m–7 m, 600 A dla pojedynczego pistoletu) | Hałas: | ≤60dB |
| Temperatura otoczenia: | -30~55°C | Wilgotność: | 5% ~ 90% |
| Wysokość: | ≤2000 m | Wymiary układu chłodzenia cieczą: | 380×220×550 mm (szer.*dł.*wys.) |
| Napięcie wejściowe: | 24 V DC | Prąd wejściowy: | ≤10A |
| Natężenie przepływu: | 0 do 5 l/min | ||
| Podkreślić: | płyta chłodzenia cieczą o mocy 2,4 kW,w pełni chłodzony cieczą stos ładowania |
||
opis produktu
System ładowarki całkowicie chłodzonej płynnie
Zaawansowany system chłodzenia płynnym o mocy źródła ciepła 2,4 kW zaprojektowany do zastosowań z ultraszybkim ładowaniem.
Przegląd systemu
Kompleksowe rozwiązanie chłodzenia płynem składające się z grzejników, pomp krążących, pomp do rozgrzewki, zbiorników wody, czujników, wentylatorów i systemów sterowania.Zaprojektowane do montażu na dnie płynnie chłodzonych ładowarek ładowania z pełnymi możliwościami dostosowania.
- Zastosowanie:Pozostałe urządzenia do ładowania
Specyfikacje techniczne
- Prąd pistoletu chłodzonego płynem: 600A do 800A (kabel ładowania 5m-7m, 600A dla pojedynczego pistoletu)
- Moc źródła ciepła: 2,4 kW
- Rodzaj płynu chłodzącego: roztwór glikolu etylenowego lub olej silikonowy
- Temperatura środowiska pracy: -40°C do 55°C
- Napięcie wejściowe: 24V DC; Prąd wejściowy: ≤10A; Przepływ: 0 do 5L/min
- Komunikacja: 485 (protokół Modbus RTU)
- Poziom hałasu: ≤ 60 dB
- Temperatura otoczenia: -30°C do 55°C
- Wilgotność: od 5% do 90%
- Wysokość: ≤ 2000 m
- Wymiary jednostki: 380 × 220 × 550 mm (W × L × H)
Projektowanie chłodnych płytek chłodniczych
Niestandardowa konstrukcja kanału przepływu wewnętrznego w oparciu o dane dotyczące zużycia energii przez klienta i wzory rozkładu ciepła.Nasz proces inżynieryjny obejmuje kompleksową analizę symulacji z iteracyjnymi regulacjami parametrów w celu osiągnięcia optymalnych celów wydajności termicznej i hydraulicznej.
Zdolności urządzeń produkcyjnych
| Rodzaj urządzenia | Ilość | Parametry techniczne |
|---|---|---|
| Pieczarnia do lutowania tunelowego | 2 jednostki | Maksymalny wymiar spawania: 1000 mm (W) * 250 mm (H), długość nieograniczona Maksymalna temperatura spawania: 950°C Materiały stosowane: miedź, aluminium |
| Piekarnik do spawania próżniowego | 2 jednostki | Maksymalny wymiar spawania: 800 mm * 1200 mm * 800 mm Maksymalna temperatura spawania: 1200°C Materiały stosowane: miedź, aluminium, stal nierdzewna |
| Urządzenia do wykrywania wycieków helu | 2 jednostki | Maksymalny wymiar badania: 2500 mm * 750 mm * 700 mm Zakres ciśnienia badawczego: 0-3MPa Dokładność badania: 2 g/rok lub ≤1*10−6 Pa*m3/s |
| Urządzenia do badań hydrostatycznych | 2 jednostki | Maksymalny wymiar badania: 2500 mm * 1500 mm * 1000 mm Zakres ciśnienia badawczego: 0-5 MPa |
| Sprzęt do badań pneumatycznych | 2 jednostki | Maksymalny wymiar testowania: Nieograniczony Zakres ciśnienia badawczego: 0-5 MPa Dokładność badania: 1 Pa |
Zaawansowana technologia lutowania
Nasz proces lutowania próżniowego łączy płyty aluminiowe z użyciem metalu wypełniającego o niższych punktach topnienia niż materiał podstawowy, tworząc niezwykle silne połączenia bez pozostałości korozyjnych.Ta zaawansowana technologia zapewnia jednolite ogrzewanie, precyzyjna kontrola temperatury, eliminuje wymagania po czyszczeniu i minimalizuje zniekształcenia części.
Technologia układu chłodzenia płynnym
Systemy chłodzenia cieczy o dużej mocy wymagają chłodni zdolnych do szybkiego wchłaniania ciepła.Nasze systemy przenoszą duże ilości ciepła przez przepływ cieczy, zdolne do rozpraszania ciepła w zakresie od kilkuset watów do ponad jednego kilowata.
Różnorodności płyt ciekłej zimnej
- Płytka chłodna płynna z zakopanym rurkiem:Wykonane poprzez wygrzewanie płyt, zakopanie i spawanie rur miedzianych w środku, a następnie hermetyczne uszczelnienie poprzez spawanie.i wysoka płaskość dla doskonałego kontaktu termicznego.
- Płytka chłodna płynna z wprowadzoną rurą:Produkowane przez osadzanie rury miedzianej na powierzchni płyty aluminiowej przy użyciu procesów spawania lub wiązania, przy ścisłej kontroli płaskości dla minimalnej odporności termicznej.
- Płytka chłodna ciekła typu kanałowego:Kanały przepływu wewnętrznego utworzone na podłożu miedzianym lub aluminiowym poprzez wiercenie, wytłaczanie i precyzyjne obróbki, uszczelnione spawaniem tarciem lub lutowaniem wysokotemperaturowym.
- Blok chłodzenia płynnym:W przypadku wysokiej mocy chip rozpraszanie ciepła z wewnętrznymi kanałami przepływu stworzonymi za pomocą technologii płetw skiwing, aby zmaksymalizować powierzchnię wymiany ciepła.
Produkty chłodzące specyficzne dla materiału
Produkty chłodzące ciekłe, spawane miedziane:GB200 moduł chłodzenia ciekłego, H20 moduł chłodzenia ciekłego, moduł chłodzenia ciekłego modułu optycznego i inne płyty chłodzące miedziane.Luty na bazie niklu i złota.
Produkty chłodzące płynne, spawane z aluminium:LTS radiator syfonowy, elektroniczna skrzynka chłodząca płynami do sterowania odlewami, płytka chłodząca płynami z napędem, płytka chłodząca płynami do sterowania silnikiem, radiator 6G-3DRVC,o pojemności nieprzekraczającej 10 W.
Produkty chłodzące płynne spawane ze stali nierdzewnej:Zbiornik chłodzący płynami, moduł chłodzący płynami DIMM i inne zbiorniki chłodzące płynami ze stali nierdzewnej.
Kluczowe zastosowania
- Lasery i urządzenia medyczne
- Chłodzenie akumulatorów elektrycznych
- Elektronika mocy i urządzenia napędowe
- Układy przesyłowe mikrofalowe 5G
- Systemy energii odnawialnej
- IGBT i półprzewodnikowe systemy zasilania
- Centrum danych i zastosowania energetyczne w przemyśle
- Systemy obronne i elektronika lotnicza
- Komórki paliwowe i układy trakcyjne
Zapewnienie jakości
Utrzymujemy rygorystyczne standardy jakości z kompleksowym sprzętem testowym, w tym:
- 1 Maszyna pomiarowa współrzędna
- 1 przyrząd projekcyjny
- 2 maszyny do badania wysokiego ciśnienia wody
- 4 maszyny do badania odporności termicznej
- 2 maszyny do badania wycieku płynu
Zaangażowanie w obsługę klienta
- Szybka odpowiedź na wszelkie zapytania
- Konkurencyjne ceny z gwarancją jakości
- Skuteczne planowanie produkcji
- Optymalne rozwiązania transportowe
- Kompleksowe wsparcie techniczne
Częste pytania
Jest pan firmą handlową lub producentem?
Jesteśmy profesjonalnym producentem zlewek cieplnych i płyt chłodzących wodą z dużym doświadczeniem i silnym zespołem technicznym, z automatyczną i zmechanizowaną produkcją.
Jesteśmy profesjonalnym producentem zlewek cieplnych i płyt chłodzących wodą z dużym doświadczeniem i silnym zespołem technicznym, z automatyczną i zmechanizowaną produkcją.
Czy eksportowałeś towary wcześniej i do jakich regionów?
60% naszej całkowitej produkcji jest eksportowane do Japonii, Indii, Wielkiej Brytanii, Kanady, USA i Brazylii.
60% naszej całkowitej produkcji jest eksportowane do Japonii, Indii, Wielkiej Brytanii, Kanady, USA i Brazylii.
Ile masz pracowników?
Około 100 pracowników w działach sprzedaży, zakupów, inżynierii, kontroli jakości, magazynu i produkcji.
Około 100 pracowników w działach sprzedaży, zakupów, inżynierii, kontroli jakości, magazynu i produkcji.
Czy możesz dostarczyć próbki, jeśli zgadzamy się z projektem?
Tak, dostarczamy próbki do potwierdzenia przed masową produkcją, wraz z rysunkami technicznymi w razie potrzeby.
Tak, dostarczamy próbki do potwierdzenia przed masową produkcją, wraz z rysunkami technicznymi w razie potrzeby.
Jakie metody pakowania używacie?
Niestandardowe opakowanie z zwykłymi kartonami i sztywną tkaniną lub drewnianymi kartonami dla optymalnej ochrony podczas transportu.
Niestandardowe opakowanie z zwykłymi kartonami i sztywną tkaniną lub drewnianymi kartonami dla optymalnej ochrony podczas transportu.
Czy zapewniacie wsparcie techniczne w przypadku problemów z produktami?
Wszystkie produkty są w pełni sprawdzane przed wysyłką. W przypadku jakichkolwiek problemów, zapewniamy natychmiastowe rozwiązania techniczne.
Wszystkie produkty są w pełni sprawdzane przed wysyłką. W przypadku jakichkolwiek problemów, zapewniamy natychmiastowe rozwiązania techniczne.
