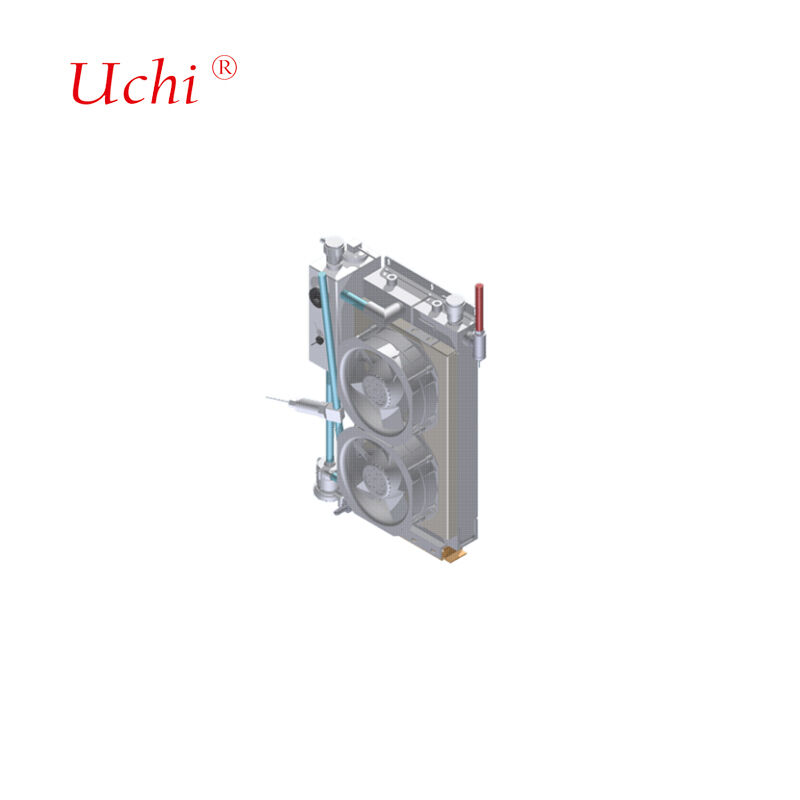

System chłodzenia płynnym całkowicie chłodzonego płynnie układu ładowania jest kompatybilny z pistoletami chłodzonymi płynnie w temperaturze od 400A do 600A
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan, Guangdong, Chiny |
| Nazwa handlowa: | Uchi |
| Orzecznictwo: | SMC |
| Numer modelu: | 800S-1 |
Zapłata:
| Minimalne zamówienie: | 100szt |
|---|---|
| Cena: | negocjowalne |
| Zasady płatności: | T/T, PayPal, Western Union, MoneyGram |
| Możliwość Supply: | 50000000 pCS miesięcznie |
|
Szczegóły informacji |
|||
| Odpowiedni prąd pistoletu chłodzonego cieczą: | 400A do 600A | Moc źródła ciepła: | 1,8 kW |
|---|---|---|---|
| Rodzaj płynu chłodzącego: | Roztwór glikolu etylenowego lub olej silikonowy | Hałas: | ≤60dB |
| Temperatura środowiska operacyjnego: | -35~55°C | Temperatura otoczenia: | -30°C do 55°C |
| Wilgotność: | 5% ~ 90% | Wysokość: | ≤2000 m |
| Wymiary układu chłodzenia cieczą: | 350×180×550 mm (szer.*dł.*wys.) | Napięcie wejściowe: | 24 V DC |
| Prąd wejściowy: | ≤10A | Natężenie przepływu: | 0 do 5 l/min |
| Podkreślić: | system chłodzenia płynem do ładowania,w pełni chłodzony cieczą stos ładowania,Pistolety chłodzone płynem 400A do 600A |
||
opis produktu
System chłodzenia cieczą do zastosowań związanych z ładowaniem o dużym natężeniu
Zaawansowany, w pełni chłodzony cieczą system stosu ładowania, kompatybilny z pistoletami chłodzonymi cieczą o natężeniu od 400A do 600A, przeznaczony do ultraszybkich terminali ładowania.
Architektura systemu
Kompleksowe rozwiązanie chłodzenia obejmujące chłodnice chłodzone cieczą, pompy obiegowe, pompy uzupełniające, zbiorniki na wodę, czujniki, wentylatory i zintegrowane systemy sterowania. Zaprojektowane do montażu dolnego w słupach do superszybkiego ładowania chłodzonych cieczą z pełnymi możliwościami dostosowywania.
Specyfikacje techniczne
- Kompatybilność z pistoletem chłodzonym cieczą: od 400A do 600A
- Moc źródła ciepła: 1,8 kW
- Opcje płynu chłodzącego: roztwór glikolu etylenowego lub olej silikonowy
- Zakres temperatur pracy: od -35°C do 55°C
- Napięcie wejściowe: 24V DC; Prąd wejściowy: ≤10A; Natężenie przepływu: od 0 do 5 l/min
- Interfejs komunikacyjny: 485 (protokół Modbus RTU)
- Poziom hałasu: ≤60dB
- Warunki otoczenia: od -30°C do 55°C; Wilgotność: od 5% do 90%; Wysokość: ≤2000m
- Wymiary jednostki: 350 mm (szer.) × 180 mm (dł.) × 550 mm (wys.)
Inżynieria chłodnicy z zimną płytą
Niestandardowa konstrukcja wewnętrznego kanału przepływu zoptymalizowana poprzez kompleksową analizę symulacyjną. Nasz proces inżynieryjny obejmuje iteracyjne regulacje parametrów w celu osiągnięcia optymalnych celów wydajności termicznej i hydraulicznej.
Możliwości produkcyjne sprzętu
| Typ sprzętu | Ilość | Parametry techniczne |
|---|---|---|
| Piec do lutowania tunelowego | 2 jednostki | Maksymalny wymiar spawania: 1000 mm (szer.) * 250 mm (wys.), długość nieograniczona Maksymalna temperatura spawania: 950°C Materiały do zastosowania: Miedź, Aluminium |
| Piec do lutowania próżniowego | 2 jednostki | Maksymalny wymiar spawania: 800 mm * 1200 mm * 800 mm Maksymalna temperatura spawania: 1200°C Materiały do zastosowania: Miedź, Aluminium, Stal nierdzewna |
| Sprzęt do wykrywania nieszczelności helem | 2 jednostki | Maksymalny wymiar testowania: 2500 mm * 750 mm * 700 mm Zakres ciśnienia testowania: 0-3MPa Precyzja testowania: 2g/rok lub ≤1*10⁻⁶ Pa*m³/s |
| Sprzęt do testowania hydrostatycznego | 2 jednostki | Maksymalny wymiar testowania: 2500 mm * 1500 mm * 1000 mm Zakres ciśnienia testowania: 0-5MPa |
| Sprzęt do testowania pneumatycznego | 2 jednostki | Maksymalny wymiar testowania: Nieograniczony Zakres ciśnienia testowania: 0-5MPa Precyzja testowania: 1Pa |
Zaawansowana technologia lutowania
Nasz proces lutowania próżniowego łączy aluminiowe płyty za pomocą metalu wypełniającego o niższych temperaturach topnienia niż materiał podstawowy, tworząc niezwykle mocne połączenia bez resztkowego żrącego topnika. Ta zaawansowana technologia zapewnia równomierne ogrzewanie, precyzyjną kontrolę temperatury, eliminuje wymagania dotyczące czyszczenia po procesie i minimalizuje zniekształcenia części.
Technologia systemu chłodzenia cieczą
Systemy chłodzenia cieczą o dużej mocy wymagają radiatorów zdolnych do szybkiego pochłaniania ciepła. Wykorzystując dużą pojemność cieplną właściwą cieczy, nasze systemy przenoszą duże ilości ciepła poprzez przepływ cieczy, zdolne do rozpraszania ciepła w zakresie od kilkuset watów do ponad jednego kilowata.
Odmiany zimnych płyt cieczowych
- Zimna płyta cieczowa z zakopaną rurą: Wykonana przez rowkowanie płyt, zakopywanie i spawanie miedzianych rur wewnątrz, a następnie hermetyczne uszczelnianie poprzez spawanie. Zapewnia niezawodną szczelność cieczy, bezpieczeństwo operacyjne i wysoką płaskość dla doskonałego kontaktu termicznego.
- Zimna płyta cieczowa z włożoną rurą: Wyprodukowana przez osadzanie miedzianych rur na powierzchniach aluminiowych płyt za pomocą procesów spawania lub łączenia, ze ścisłą kontrolą płaskości w celu minimalizacji oporu cieplnego.
- Zimna płyta cieczowa typu kanałowego: Wewnętrzne kanały przepływu utworzone na podłożach miedzianych lub aluminiowych poprzez wiercenie, wytłaczanie i precyzyjną obróbkę, uszczelnione poprzez spawanie tarciowe lub lutowanie w wysokiej temperaturze.
- Blok chłodzenia cieczą: Do rozpraszania ciepła z układów scalonych o dużej mocy z wewnętrznymi kanałami przepływu utworzonymi za pomocą technologii skiving fin w celu zmaksymalizowania powierzchni wymiany ciepła.
Rozwiązania chłodzenia specyficzne dla materiałów
Produkty chłodzenia cieczą lutowane miedzią
Moduł chłodzenia cieczą GB200, moduł chłodzenia cieczą H20, moduł chłodzenia cieczą modułu optycznego i inne miedziane zimne płyty. Kompatybilne z lutami fosforowo-miedzianymi, na bazie srebra, na bazie niklu i na bazie złota.
Produkty chłodzenia cieczą lutowane aluminium
Chłodnica LTS, odlewana ciśnieniowo skrzynka chłodzenia cieczą do sterowania elektronicznego, tłoczona płyta chłodzenia cieczą do zasilania, płyta chłodzenia cieczą do sterowania elektronicznego silnika, chłodnica 6G-3DRVC i inne lutowane chłodnice cieczą.
Produkty chłodzenia cieczą lutowane ze stali nierdzewnej
Kolektor chłodzenia cieczą, moduł chłodzenia cieczą DIMM i inne kolektory chłodzenia cieczą ze stali nierdzewnej.
Kluczowe zastosowania
- Lasery i sprzęt medyczny
- Chłodzenie akumulatorów EV
- Elektronika mocy i urządzenia napędowe silników
- Mikrofalowe systemy transmisji 5G
- Systemy energii odnawialnej
- IGBT i systemy półprzewodnikowe mocy
- Centra danych i przemysłowe zastosowania energetyczne
- Systemy obronne i awionika
- Paliwowe ogniwa i systemy trakcyjne
Zapewnienie jakości
Utrzymujemy rygorystyczne standardy jakości z kompleksowym sprzętem testującym, w tym:
- 1 współrzędnościowa maszyna pomiarowa
- 1 instrument projektora
- 2 maszyny do testowania wysokiego ciśnienia wody
- 4 maszyny do testowania rezystancji cieplnej
- 2 maszyny do testowania wycieków cieczy
Zobowiązanie do obsługi klienta
- Szybka reakcja na wszystkie zapytania
- Konkurencyjne ceny z gwarantowaną jakością
- Efektywne planowanie produkcji
- Optymalne rozwiązania transportowe
- Kompleksowe wsparcie techniczne
Często zadawane pytania
Czy jesteście firmą handlową czy producentem?
Jesteśmy profesjonalnym producentem radiatorów i płyt chłodzenia wodnego z bogatym doświadczeniem i silnym zespołem technicznym, oferującym zautomatyzowaną i zmechanizowaną produkcję.
Czy eksportowaliście towary wcześniej i do jakich regionów?
60% naszej całkowitej produkcji jest eksportowane do Japonii, Indii, Wielkiej Brytanii, Kanady, USA i Brazylii.
Ilu macie pracowników?
Około 100 pracowników w działach sprzedaży, zakupów, inżynierii, kontroli jakości, magazynu i produkcji.
Czy możecie dostarczyć próbki, jeśli zgadzamy się z projektem?
Tak, dostarczamy próbki do potwierdzenia przed masową produkcją, wraz z rysunkami technicznymi, jeśli są wymagane.
Jakich metod pakowania używacie?
Dostosowane pakowanie z normalnymi kartonami i szczelną tkaniną lub drewnianymi kartonami dla optymalnej ochrony podczas transportu.
Czy zapewniacie wsparcie techniczne w przypadku problemów z produktem?
Wszystkie produkty są w pełni sprawdzane przed wysyłką. W przypadku jakichkolwiek problemów zapewniamy natychmiastowe rozwiązania techniczne.
