System chłodzenia cieczą złącza ładowania służy do zarządzania termicznego pistoletu ładującego
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan, Guangdong, Chiny |
| Nazwa handlowa: | Uchi |
| Orzecznictwo: | SMC |
| Numer modelu: | Złącze ładowania Układ chłodzenia cieczą |
Zapłata:
| Minimalne zamówienie: | 100szt |
|---|---|
| Cena: | negocjowalne |
| Zasady płatności: | T/T, PayPal, Western Union, MoneyGram |
| Możliwość Supply: | 50000000 pCS miesięcznie |
|
Szczegóły informacji |
|||
| Podkreślić: | złącze ładowania z systemem chłodzenia cieczą,zarządzanie termiczne pistoletu ładującego,płyta chłodząca cieczą - rozwiązanie termiczne |
||
|---|---|---|---|
opis produktu

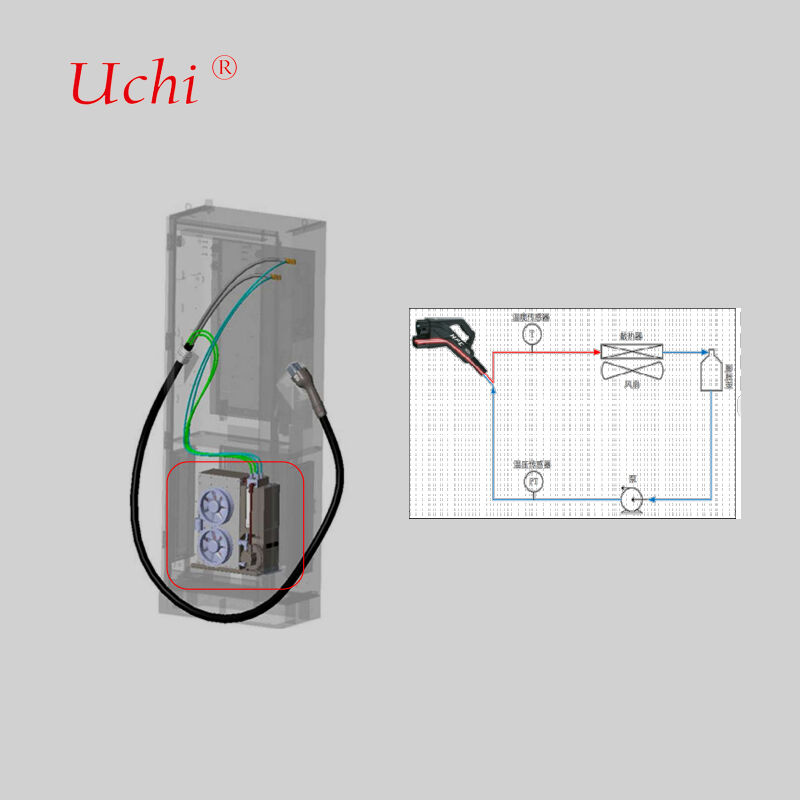

System chłodzenia cieczą do zarządzania termicznego złączy ładowania
Zaawansowany system chłodzenia cieczą zaprojektowany specjalnie do zarządzania termicznego pistoletów ładujących w zastosowaniach ładowania dużej mocy.
Elementy i struktura systemu
- Kompleksowy system obejmujący chłodzone cieczą wymienniki ciepła, pompy obiegowe, pompy uzupełniające, zbiorniki na wodę, czujniki, wentylatory i systemy sterowania
- Zaprojektowany do instalacji na górze głównych szaf ładowania
- Odpowiedni dla szaf prostownikowych szybkich ładowarek o mocy 600 kW
Obszary zastosowań
Używany głównie do zarządzania termicznego pistoletów ładujących. System charakteryzuje się kompaktową konstrukcją do instalacji wewnątrz ładowarek, łatwą konserwacją i konfigurowalnymi konfiguracjami w oparciu o wymagania klienta. Sterowanie systemem za pomocą PLC lub mikrokontrolera z komunikacją RS-485 do hosta.
Kompatybilny z istniejącymi chłodzonymi cieczą pistoletami ładującymi o różnych mocach znamionowych: 1,5/1,8/2,4/4,5/6,5/9,5 kW, ze złączami kompatybilnymi z głównymi kablami i złączami ładującymi.
Konstrukcja radiatora z zimną płytą
Niestandardowa konstrukcja wewnętrznego kanału przepływu w oparciu o dane dotyczące zużycia energii przez klienta i wzorce dystrybucji ciepła. Nasz proces inżynieryjny obejmuje kompleksową analizę symulacyjną z iteracyjnymi regulacjami parametrów w celu osiągnięcia optymalnych celów wydajności termicznej i hydraulicznej.
Możliwości sprzętowe produkcji
| Typ sprzętu | Ilość | Parametry techniczne |
|---|---|---|
| Piec do lutowania tunelowego | 2 jednostki | Maksymalny wymiar spawania: 1000 mm (szer.) * 250 mm (wys.), długość nieograniczona Maksymalna temperatura spawania: 950℃ Odpowiednie materiały: Miedź, Aluminium |
| Piec do lutowania próżniowego | 2 jednostki | Maksymalny wymiar spawania: 800 mm * 1200 mm * 800 mm Maksymalna temperatura spawania: 1200℃ Odpowiednie materiały: Miedź, Aluminium, Stal nierdzewna |
| Sprzęt do wykrywania wycieków helu | 2 jednostki | Maksymalny wymiar testowania: 2500 mm * 750 mm * 700 mm Zakres ciśnienia testowania: 0-3 MPa Precyzja testowania: 2 g/rok lub ≤1*10⁻⁶ Pa*m³/s |
| Sprzęt do testowania hydrostatycznego | 2 jednostki | Maksymalny wymiar testowania: 2500 mm * 1500 mm * 1000 mm Zakres ciśnienia testowania: 0-5 MPa |
| Sprzęt do testowania pneumatycznego | 2 jednostki | Maksymalny wymiar testowania: Nieograniczony Zakres ciśnienia testowania: 0-5 MPa Precyzja testowania: 1 Pa |
Zaawansowana technologia lutowania
Nasz proces lutowania próżniowego łączy płyty aluminiowe za pomocą metalu wypełniającego o niższych temperaturach topnienia niż materiał podstawowy, tworząc niezwykle mocne połączenia bez resztkowego żrącego topnika. Ta zaawansowana technologia zapewnia równomierne ogrzewanie, precyzyjną kontrolę temperatury, eliminuje wymagania dotyczące czyszczenia po zakończeniu i minimalizuje zniekształcenia części.
Technologia systemu chłodzenia cieczą
Systemy chłodzenia cieczą dużej mocy wymagają radiatorów zdolnych do szybkiego pochłaniania ciepła. Wykorzystując dużą pojemność cieplną właściwą cieczy, nasze systemy przenoszą duże ilości ciepła poprzez przepływ cieczy, zdolne do rozpraszania ciepła w zakresie od kilkuset watów do ponad jednego kilowata.
Odmiany płyt chłodzących cieczą
- Płyta chłodząca cieczą z rurą zagrzebaną: Wykonana przez rowkowanie płyt, zakopywanie i spawanie rur miedzianych wewnątrz, a następnie hermetyczne uszczelnienie poprzez spawanie. Zapewnia niezawodną szczelność cieczy, bezpieczeństwo eksploatacji i wysoką płaskość dla doskonałego kontaktu termicznego.
- Płyta chłodząca cieczą z rurą włożoną: Wyprodukowana przez osadzanie rur miedzianych na powierzchniach płyt aluminiowych za pomocą procesów spawania lub łączenia, ze ścisłą kontrolą płaskości w celu minimalizacji oporu cieplnego.
- Płyta chłodząca cieczą typu kanałowego: Wewnętrzne kanały przepływu utworzone na podłożach miedzianych lub aluminiowych poprzez wiercenie, wytłaczanie i precyzyjną obróbkę, uszczelnione poprzez spawanie tarciowe lub lutowanie w wysokiej temperaturze.
- Blok chłodzenia cieczą: Do rozpraszania ciepła z układów scalonych dużej mocy z wewnętrznymi kanałami przepływu utworzonymi za pomocą technologii żebrowania skiving w celu zmaksymalizowania powierzchni wymiany ciepła.
Produkty chłodzące dla konkretnych materiałów
Produkty chłodzące cieczą lutowane miedzią: Moduł chłodzenia cieczą GB200, moduł chłodzenia cieczą H20, moduł chłodzenia cieczą modułu optycznego i inne miedziane płyty chłodzące. Kompatybilne z lutami fosforowo-miedzianymi, na bazie srebra, na bazie niklu i na bazie złota.
Produkty chłodzące cieczą lutowane aluminium: Radiator syfonowy LTS, odlewana ciśnieniowo skrzynka chłodzenia cieczą do sterowania elektronicznego, płyta chłodząca cieczą do tłoczenia zasilania, płyta chłodząca cieczą do sterowania elektronicznego silnika, radiator 6G-3DRVC i inne lutowane radiatory chłodzące cieczą.
Produkty chłodzące cieczą lutowane ze stali nierdzewnej: Kolektor chłodzenia cieczą, moduł chłodzenia cieczą DIMM i inne kolektory chłodzenia cieczą ze stali nierdzewnej.
Kluczowe zastosowania
- Lasery i sprzęt medyczny
- Chłodzenie akumulatorów EV
- Elektronika mocy i urządzenia napędowe silników
- Systemy transmisji mikrofalowej 5G
- Systemy energii odnawialnej
- IGBT i systemy półprzewodnikowe mocy
- Centra danych i przemysłowe zastosowania energetyczne
- Systemy obronne i awionika
- Paliwowe ogniwa i systemy trakcyjne
Zapewnienie jakości
Utrzymujemy rygorystyczne standardy jakości z kompleksowym sprzętem testującym, w tym:
- 1 współrzędnościowa maszyna pomiarowa
- 1 przyrząd projekcyjny
- 2 maszyny do testowania wysokiego ciśnienia wody
- 4 maszyny do testowania rezystancji cieplnej
- 2 maszyny do testowania wycieków cieczy
Zobowiązanie obsługi klienta
- Szybka reakcja na wszystkie zapytania
- Konkurencyjne ceny z gwarantowaną jakością
- Efektywne planowanie produkcji
- Optymalne rozwiązania transportowe
- Kompleksowe wsparcie techniczne
Często zadawane pytania
Czy jesteś firmą handlową czy producentem? Jesteśmy profesjonalnym producentem radiatorów i płyt chłodzących wodą z bogatym doświadczeniem i silnym zespołem technicznym, oferującym zautomatyzowaną i zmechanizowaną produkcję.
Czy eksportowaliście towary wcześniej i do jakich regionów? 60% naszej całkowitej produkcji jest eksportowane do Japonii, Indii, Wielkiej Brytanii, Kanady, USA i Brazylii.
Ilu macie pracowników? Około 100 pracowników w działach sprzedaży, zakupów, inżynierii, kontroli jakości, magazynu i produkcji.
Czy możecie dostarczyć próbki, jeśli zgadzamy się z projektem? Tak, dostarczamy próbki do potwierdzenia przed masową produkcją, wraz z rysunkami technicznymi, jeśli są wymagane.
Jakich metod pakowania używacie? Niestandardowe pakowanie z normalnymi kartonami i szczelną tkaniną lub drewnianymi kartonami dla optymalnej ochrony podczas transportu.
Czy zapewniacie wsparcie techniczne w przypadku problemów z produktem? Wszystkie produkty są w pełni sprawdzane przed wysyłką. W przypadku jakichkolwiek problemów zapewniamy natychmiastowe rozwiązania techniczne.
