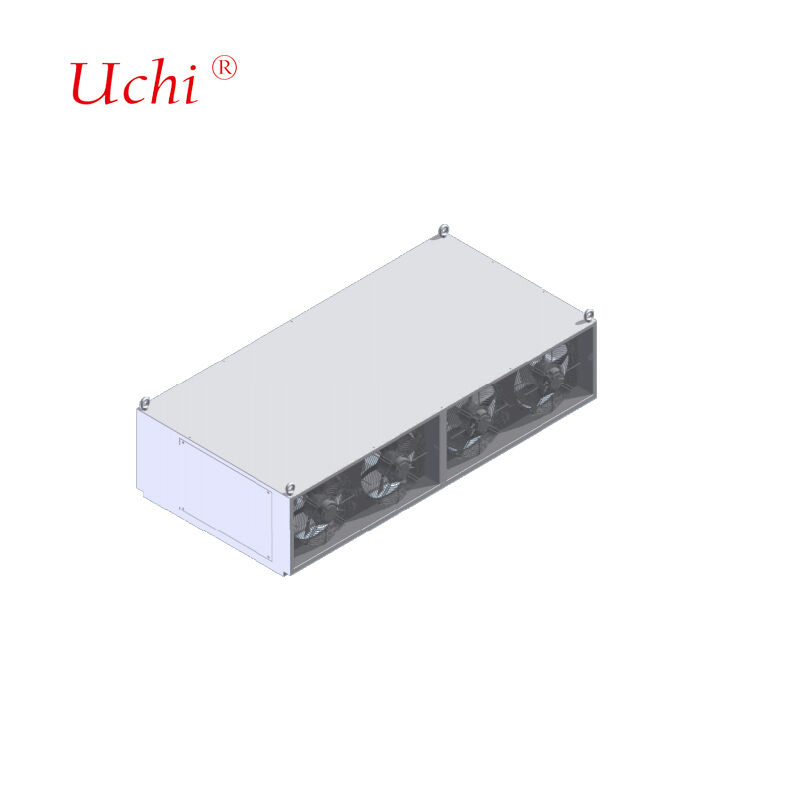

System chłodzenia cieczą 600S do ładowarek jest odpowiedni dla szafy prostownikowej ultraszybkich ładowarek o mocy 600kW.
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan, Guangdong, Chiny |
| Nazwa handlowa: | Uchi |
| Orzecznictwo: | SMC |
| Numer modelu: | 600 s |
Zapłata:
| Minimalne zamówienie: | 100szt |
|---|---|
| Cena: | negocjowalne |
| Zasady płatności: | T/T, PayPal, Western Union, MoneyGram |
| Możliwość Supply: | 50000000 pCS miesięcznie |
|
Szczegóły informacji |
|||
| Odpowiednia moc stosu ultraszybkiego ładowania: | 600 kW | Moc źródła ciepła: | 30kW |
|---|---|---|---|
| Rodzaj płynu chłodzącego: | Rodzaj płynu chłodzącego | Liczba modułów systemu: | 15 szt |
| natężenie przepływu pojedynczego modułu: | 6 l/min | Temperatura redukcji częstotliwości systemu:: | 60 ℃ |
| Wymagania dotyczące zasilania: | AC 220V, 50 Hz | Klasa ochrony: | IP54 |
| Hałas: | ≤60dB | Temperatura otoczenia: | -30~55°C |
| Wilgotność: | 5% ~ 90% | Wysokość: | ≤2000 m |
| Wymiary układu chłodzenia cieczą: | 1600×900×475mm (wysokość łącznie z wentylatorami) | ||
| Podkreślić: | System ładowania cieczą 600S,Prostownik ultraszybkich ładowarek 600kW,Płyta chłodząca cieczą do szafy prostownikowej |
||
opis produktu
600S Pełny system chłodzenia cieczą do stosów ładowania
Zaawansowane rozwiązanie chłodzenia, specjalnie zaprojektowane dla szaf prostownikowych szybkich ładowarek 600kW, zapewniające doskonałe zarządzanie termiczne dla zastosowań o dużej mocy.
Projekt systemu i specyfikacje techniczne
Kompletny system zarządzania termicznego chłodzony cieczą, składający się z wymienników ciepła, pomp obiegowych, pomp uzupełniających, zbiorników na wodę, czujników, wentylatorów i inteligentnych systemów sterowania. Zaprojektowany do montażu na górze w głównych szafach stosów ładowania.
Parametry techniczne
- Obowiązująca moc ładowania: 600kW
- Moc źródła ciepła: 30kW
- Płyn chłodzący: 40% roztwór glikolu etylenowego
- Moduły systemu: 15 jednostek (przepływ pojedynczego modułu: 6 l/min)
- Temperatura redukcji częstotliwości: 60℃
- Zasilanie: AC 220V, 50Hz
- Klasa ochrony: IP54
- Interfejs komunikacyjny: RS485 (protokół Modbus RTU)
- Poziom hałasu: ≤60dB
- Temperatura pracy: od -30°C do 55°C
- Zakres wilgotności: od 5% do 90%
- Maksymalna wysokość: 2000m
- Wymiary jednostki chłodzenia cieczą: 1600×900×475mm
Konstrukcja radiatora z zimną płytą
Niestandardowa konstrukcja wewnętrznego kanału przepływu oparta na konkretnych danych dotyczących zużycia energii i wzorach dystrybucji ciepła. Nasz proces inżynieryjny obejmuje kompleksową analizę symulacyjną z iteracyjną optymalizacją parametrów w celu osiągnięcia precyzyjnych celów termicznych i hydraulicznych przy jednoczesnym zachowaniu optymalnego oporu przepływu płynu.
Możliwości sprzętowe produkcji
| Typ sprzętu | Ilość | Parametry techniczne |
|---|---|---|
| Piec do lutowania tunelowego | 2 jednostki | Maksymalny wymiar spawania: 1000mm (szer.) * 250mm (wys.), długość nieograniczona Maksymalna temperatura spawania: 950℃ Obowiązujące materiały: Miedź, Aluminium |
| Piec do lutowania próżniowego | 2 jednostki | Maksymalny wymiar spawania: 800mm * 1200mm * 800mm Maksymalna temperatura spawania: 1200℃ Obowiązujące materiały: Miedź, Aluminium, Stal nierdzewna |
| Sprzęt do wykrywania wycieków helu | 2 jednostki | Maksymalny wymiar testowania: 2500mm * 750mm * 700mm Zakres ciśnienia testowania: 0-3MPa Precyzja testowania: 2g/rok lub ≤1*10⁻⁶ Pa*m³/s |
| Sprzęt do testowania hydrostatycznego | 2 jednostki | Maksymalny wymiar testowania: 2500mm * 1500mm * 1000mm Zakres ciśnienia testowania: 0-5MPa |
| Sprzęt do testowania pneumatycznego | 2 jednostki | Maksymalny wymiar testowania: nieograniczony Zakres ciśnienia testowania: 0-5MPa Precyzja testowania: 1Pa |
Zaawansowana technologia lutowania
Nasz proces lutowania próżniowego łączy płyty aluminiowe za pomocą specjalnych metali wypełniających o niższych temperaturach topnienia niż materiał podstawowy, tworząc wyjątkowo mocne połączenia bez pozostałości korozyjnego topnika. Ta precyzyjna technologia zapewnia równomierne ogrzewanie, dokładną kontrolę temperatury, eliminuje wymagania dotyczące czyszczenia po procesie i minimalizuje zniekształcenia części.
Technologia systemu chłodzenia cieczą
Systemy chłodzenia cieczą o dużej mocy wymagają zaawansowanych radiatorów zdolnych do szybkiego pochłaniania ciepła. Wykorzystując doskonałą pojemność cieplną właściwą cieczy, nasze systemy skutecznie przenoszą znaczne obciążenia cieplne poprzez zoptymalizowany przepływ cieczy, zdolny do rozpraszania ciepła w zakresie od kilkuset watów do ponad jednego kilowata.
Rodzaje płyt chłodzących cieczą
- Płyta chłodząca cieczą z rurą zagrzebaną:Wykonana przez rowkowanie płyt, zagrzebywanie i spawanie rur miedzianych wewnętrznie, a następnie hermetyczne uszczelnianie za pomocą precyzyjnego spawania. Zapewnia niezawodną szczelność cieczy, bezpieczeństwo operacyjne i wysoką płaskość dla doskonałego kontaktu termicznego.
- Płyta chłodząca cieczą z rurą włożoną:Wyprodukowana przez osadzanie rur miedzianych na powierzchniach płyt aluminiowych za pomocą zaawansowanych procesów spawania lub łączenia, ze ścisłą kontrolą płaskości w celu minimalizacji oporu cieplnego.
- Płyta chłodząca cieczą typu kanałowego:Wewnętrzne kanały przepływu utworzone na podłożach miedzianych lub aluminiowych poprzez precyzyjne wiercenie, wytłaczanie i obróbkę skrawaniem, uszczelnione za pomocą spawania tarciowego lub lutowania w wysokiej temperaturze.
- Blok chłodzenia cieczą:Do rozpraszania ciepła z układów scalonych o dużej mocy z wewnętrznymi kanałami przepływu utworzonymi za pomocą technologii żebrowania skiving w celu zmaksymalizowania powierzchni wymiany ciepła.
Rozwiązania chłodzenia specyficzne dla materiału
Produkty chłodzenia cieczą lutowane miedzią:Moduł chłodzenia cieczą GB200, moduł chłodzenia cieczą H20, moduł chłodzenia cieczą modułu optycznego i inne miedziane płyty chłodzące. Kompatybilne z lutami fosforowo-miedzianymi, na bazie srebra, na bazie niklu i na bazie złota.
Produkty chłodzenia cieczą lutowane aluminium:Grzejnik syfonowy LTS, odlewana ciśnieniowo skrzynka chłodzenia cieczą do sterowania elektronicznego, płyta chłodzenia cieczą do tłoczenia zasilania, płyta chłodzenia cieczą do sterowania elektronicznego silnika, grzejnik 6G-3DRVC i inne lutowane radiatory chłodzenia cieczą.
Produkty chłodzenia cieczą lutowane ze stali nierdzewnej:Kolektor chłodzenia cieczą, moduł chłodzenia cieczą DIMM i inne kolektory chłodzenia cieczą ze stali nierdzewnej.
Kluczowe obszary zastosowań
- Lasery i sprzęt medyczny
- Chłodzenie akumulatorów EV
- Elektronika mocy i urządzenia napędowe silników
- Systemy transmisji mikrofalowej 5G
- Systemy energii odnawialnej
- IGBT i systemy półprzewodnikowe mocy
- Centra danych i przemysłowe zastosowania energetyczne
- Systemy obronne i awionika
- Paliwowe ogniwa i systemy trakcyjne
Standardy zapewnienia jakości
Utrzymujemy rygorystyczne standardy jakości z kompleksowym sprzętem testującym, zapewniając niezawodność produktu i spójność wydajności.
- 1 współrzędnościowa maszyna pomiarowa
- 1 przyrząd projekcyjny
- 2 maszyny do testowania wysokiego ciśnienia wody
- 4 maszyny do testowania rezystancji cieplnej
- 2 maszyny do testowania wycieków cieczy
Zobowiązanie do obsługi klienta
- Szybka reakcja na wszystkie zapytania
- Konkurencyjne ceny z gwarantowaną jakością
- Efektywne planowanie produkcji
- Optymalne rozwiązania transportowe
- Kompleksowe wsparcie techniczne
Często zadawane pytania
Czy jesteście firmą handlową czy producentem?
Jesteśmy profesjonalnym producentem radiatorów i płyt chłodzących wodą z bogatym doświadczeniem i silnym zespołem technicznym, oferującym zautomatyzowaną i zmechanizowaną produkcję.
Czy eksportowaliście towary wcześniej i do jakich regionów?
60% naszej całkowitej produkcji jest eksportowane do Japonii, Indii, Wielkiej Brytanii, Kanady, USA i Brazylii.
Ilu macie pracowników?
Około 100 pracowników w działach sprzedaży, zakupów, inżynierii, kontroli jakości, magazynu i produkcji.
Czy możecie dostarczyć próbki, jeśli zgadzamy się z projektem?
Tak, dostarczamy próbki do potwierdzenia przed masową produkcją, wraz z rysunkami technicznymi, jeśli są wymagane.
Jakich metod pakowania używacie?
Dostosowane pakowanie z normalnymi kartonami i szczelną tkaniną lub drewnianymi kartonami dla optymalnej ochrony podczas transportu.
Czy zapewniacie wsparcie techniczne w przypadku problemów z produktem?
Wszystkie produkty są w pełni sprawdzane przed wysyłką. W przypadku jakichkolwiek problemów zapewniamy natychmiastowe rozwiązania techniczne.
