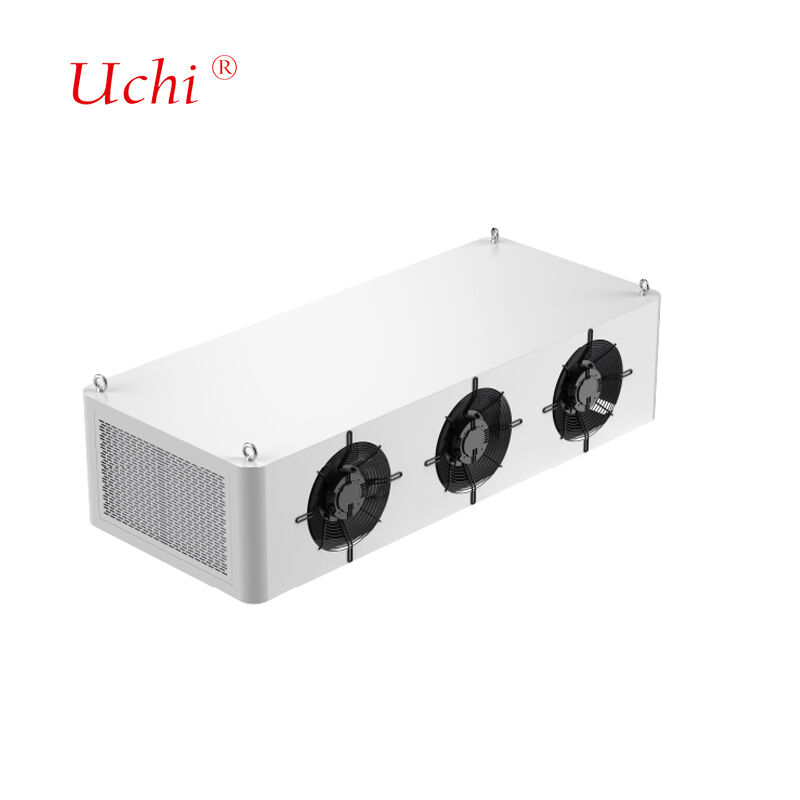

480C Pełne chłodzenie cieczą Stacja ładowania System chłodzenia cieczą (Moc źródła ciepła 24kW)
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan, Guangdong, Chiny |
| Nazwa handlowa: | Uchi |
| Orzecznictwo: | SMC |
| Numer modelu: | 480 S |
Zapłata:
| Minimalne zamówienie: | 100szt |
|---|---|
| Cena: | negocjowalne |
| Zasady płatności: | T/T, PayPal, Western Union, MoneyGram |
| Możliwość Supply: | 50000000 pCS miesięcznie |
|
Szczegóły informacji |
|||
| Odpowiednia moc stosu ultraszybkiego ładowania: | 480KW | Moc źródła ciepła: | 24KW |
|---|---|---|---|
| Rodzaj płynu chłodzącego: | Rodzaj płynu chłodzącego | Liczba modułów systemu: | 12 szt |
| natężenie przepływu pojedynczego modułu: | 6 l/min | Temperatura redukcji częstotliwości systemu:: | 60 ℃ |
| Wymagania dotyczące zasilania: | AC 220V, 50 Hz | Klasa ochrony: | IP54 |
| Hałas: | ≤60dB | Temperatura otoczenia: | -30~55°C |
| Wilgotność: | 5% ~ 90% | Wysokość: | ≤2000 m |
| Wymiary układu chłodzenia cieczą: | 1600×900×475mm (wysokość łącznie z wentylatorami) | ||
| Podkreślić: | Stacja ładowania z chłodzeniem cieczą 480C,System chłodzenia cieczą 24kW,Stacja ładowania z pełnym chłodzeniem cieczą |
||
opis produktu
480C System ładowania z pełnym chłodzeniem płynnym
Zaawansowany system chłodzenia cieczem zaprojektowany dla 480 kW ultra szybkich ładowarek o mocy źródła ciepła 24 kW.
Projekt konstrukcyjny i parametry techniczne
Projekt konstrukcyjny:Kompletny system obejmujący wymienniki ciepła chłodzone płynem, pompy cyrkulatywne, pompy do zestawienia, zbiorniki wody, czujniki, wentylatory i systemy sterowania.Zaprojektowane do montażu na głównej szafce z ładowarkami i nadające się do szaf prostowniczych z 480kW ultra szybkimi ładowarkami.
Specyfikacje techniczne
- Zastosowana moc ładowania ultraszybkiego: 480 kW
- Moc źródła ciepła: 24 kW
- Rodzaj płynu chłodzącego: 40% roztwór etylenoglikolu
- Liczba modułów układu: 12 sztuk (prędkość przepływu pojedynczego modułu: 6L/min)
- Temperatura redukcji częstotliwości systemu: 60°C
- Wymagania dotyczące zasilania: 220 V AC, 50 Hz
- Klasa ochrony: IP54
- Metoda komunikacji z szafą elektryczną: RS485 (protokół Modbus RTU)
- Hałas: ≤ 60 dB
- Temperatura otoczenia: -30~55°C
- Wilgotność: 5%~90%
- Wysokość: ≤ 2000 m
- Wymiary jednostki chłodzącej płynem: 1600×900×475 mm (wysokość wraz z wentylatorami)
Projektowanie chłodnych płytek chłodniczych
We design internal flow channels based on customer power consumption data and heat distribution patterns to meet specific temperature and uniformity requirements while maintaining optimal fluid flow resistanceNasz proces projektowania obejmuje kompleksową analizę symulacji z iteracyjnymi regulacjami parametrów w celu osiągnięcia celów w zakresie wydajności termicznej i hydraulicznej.
Sprzęt produkcyjny
| Rodzaj urządzenia | Ilość | Parametry techniczne |
|---|---|---|
| Pieczarnia do lutowania tunelowego | 2 jednostki | Maksymalny wymiar spawania: 1000 mm (W) * 250 mm (H), długość nieograniczona Maksymalna temperatura spawania: 950°C Materiały stosowane: miedź, aluminium |
| Piekarnik do spawania próżniowego | 2 jednostki | Maksymalny wymiar spawania: 800 mm * 1200 mm * 800 mm Maksymalna temperatura spawania: 1200°C Materiały stosowane: miedź, aluminium, stal nierdzewna |
| Urządzenia do wykrywania wycieków helu | 2 jednostki | Maksymalny wymiar badania: 2500 mm * 750 mm * 700 mm Zakres ciśnienia badawczego: 0-3MPa Dokładność badania: 2 g/rok lub ≤1*10−6 Pa*m3/s |
| Urządzenia do badań hydrostatycznych | 2 jednostki | Maksymalny wymiar badania: 2500 mm * 1500 mm * 1000 mm Zakres ciśnienia badawczego: 0-5 MPa |
| Sprzęt do badań pneumatycznych | 2 jednostki | Maksymalny wymiar testowania: Nieograniczony Zakres ciśnienia badawczego: 0-5 MPa Dokładność badania: 1 Pa |
Zaawansowana technologia lutowania
Nasz proces lutowania próżniowego łączy płyty aluminiowe z użyciem metalu wypełniającego o niższych punktach topnienia niż materiał podstawowy, tworząc niezwykle silne połączenia bez pozostałości korozyjnych.Ta zaawansowana technologia zapewnia jednolite ogrzewanie, precyzyjna kontrola temperatury, eliminuje wymagania po czyszczeniu i minimalizuje zniekształcenia części.
Technologia układu chłodzenia płynnym
Systemy chłodzenia cieczy o dużej mocy wymagają chłodni zdolnych do szybkiego wchłaniania ciepła.Nasze systemy przenoszą duże ilości ciepła przez przepływ cieczy, zdolne do rozpraszania ciepła w zakresie od kilkuset watów do ponad jednego kilowata.
Różnorodności płyt ciekłej zimnej
- Płytka chłodna płynna z zakopanym rurkiem:Wykonane poprzez wygrzewanie płyt, zakopanie i spawanie rur miedzianych w środku, a następnie hermetyczne uszczelnienie poprzez spawanie.i wysoka płaskość dla doskonałego kontaktu termicznego.
- Płytka chłodna płynna z wprowadzoną rurą:Produkowane przez osadzanie rury miedzianej na powierzchni płyty aluminiowej przy użyciu procesów spawania lub wiązania, przy ścisłej kontroli płaskości dla minimalnej odporności termicznej.
- Płytka chłodna ciekła typu kanałowego:Kanały przepływu wewnętrznego utworzone na podłożu miedzianym lub aluminiowym poprzez wiercenie, wytłaczanie i precyzyjne obróbki, uszczelnione spawaniem tarciem lub lutowaniem wysokotemperaturowym.
- Blok chłodzenia płynnym:W przypadku wysokiej mocy chip rozpraszanie ciepła z wewnętrznymi kanałami przepływu stworzonymi za pomocą technologii płetw skiwing, aby zmaksymalizować powierzchnię wymiany ciepła.
Produkty chłodzące specyficzne dla materiału
Produkty chłodzące ciekłe, spawane miedziane
GB200 moduł chłodzenia ciekłego, H20 moduł chłodzenia ciekłego, moduł chłodzenia ciekłego modułu optycznego i inne płyty chłodzące miedziane.Luty na bazie niklu i złota.
Produkty chłodzące płynne, spawane z aluminium
LTS radiator syfonowy, elektroniczna skrzynka chłodząca płynami do sterowania odlewami, płytka chłodząca płynami z napędem, płytka chłodząca płynami do sterowania silnikiem, radiator 6G-3DRVC,o pojemności nieprzekraczającej 10 W.
Produkty chłodzące cieczem spawane ze stali nierdzewnej
Zbiornik chłodzący płynami, moduł chłodzący płynami DIMM i inne zbiorniki chłodzące płynami ze stali nierdzewnej.
Kluczowe zastosowania
- Lasery i urządzenia medyczne
- Chłodzenie akumulatorów elektrycznych
- Elektronika mocy i urządzenia napędowe
- Układy przesyłowe mikrofalowe 5G
- Systemy energii odnawialnej
- IGBT i półprzewodnikowe systemy zasilania
- Centrum danych i zastosowania energetyczne w przemyśle
- Systemy obronne i elektronika lotnicza
- Komórki paliwowe i układy trakcyjne
Zapewnienie jakości
Utrzymujemy rygorystyczne standardy jakości z kompleksowym sprzętem testowym, w tym:
- 1 Maszyna pomiarowa współrzędna
- 1 przyrząd projekcyjny
- 2 maszyny do badania wysokiego ciśnienia wody
- 4 maszyny do badania odporności termicznej
- 2 maszyny do badania wycieku płynu
Obsługa klienta
- Szybka odpowiedź na wszelkie zapytania
- Konkurencyjne ceny z gwarancją jakości
- Skuteczne planowanie produkcji
- Optymalne rozwiązania transportowe
- Kompleksowe wsparcie techniczne
Częste pytania
- Jest pan firmą handlową lub producentem?Jesteśmy profesjonalnym producentem zlewek cieplnych i płyt chłodzących wodą z dużym doświadczeniem i silnym zespołem technicznym, z automatyczną i zmechanizowaną produkcją.
- Czy eksportowałeś towary wcześniej i do jakich regionów?60% naszej całkowitej produkcji jest eksportowane do Japonii, Indii, Wielkiej Brytanii, Kanady, USA i Brazylii.
- Ile masz pracowników?Około 100 pracowników w działach sprzedaży, zakupów, inżynierii, kontroli jakości, magazynu i produkcji.
- Czy możesz dostarczyć próbki, jeśli zgadzamy się z projektem?Tak, dostarczamy próbki do potwierdzenia przed masową produkcją, wraz z rysunkami technicznymi w razie potrzeby.
- Jakie metody pakowania używacie?Niestandardowe opakowanie z zwykłymi kartonami i sztywną tkaniną lub drewnianymi kartonami dla optymalnej ochrony podczas transportu.
- Czy zapewniacie wsparcie techniczne w przypadku problemów z produktami?Wszystkie produkty są w pełni sprawdzane przed wysyłką. W przypadku jakichkolwiek problemów, zapewniamy natychmiastowe rozwiązania techniczne.
