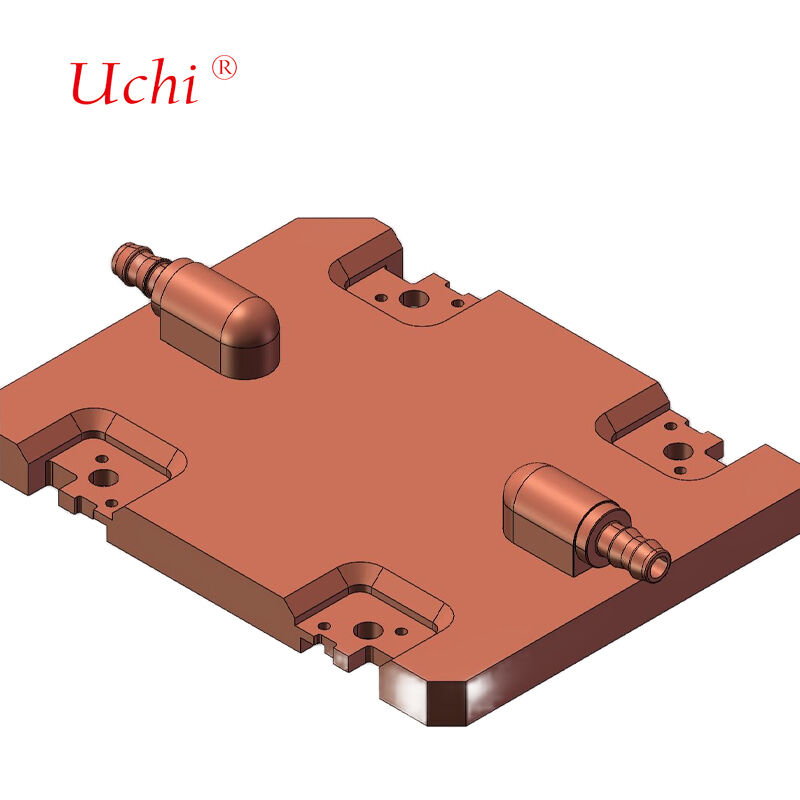

Połącznik płytki chłodnej ciekłej połączonej miedzianą do modułu chłodzenia ciekłego z szybkim podłączeniem do UQD
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan, Guangdong, Chiny |
| Nazwa handlowa: | Uchi |
| Orzecznictwo: | SMC |
| Numer modelu: | UQD |
Zapłata:
| Minimalne zamówienie: | 100szt |
|---|---|
| Cena: | negocjowalne |
| Zasady płatności: | T/T, PayPal, Western Union, MoneyGram |
| Możliwość Supply: | 50000000 pCS miesięcznie |
|
Szczegóły informacji |
|||
| Podkreślić: | Płyty chłodzące ciekłe,spawane miedziane,Płytka chłodna z szybkim podłączeniem UQD |
||
|---|---|---|---|
opis produktu
Złącze płytki zimnej płynu ciekłego lutowanego z miedzi
Ten złącze zaprojektowane dla modułów chłodzenia płynnych z szybkim podłączeniem UQD zapewnia niezawodną wydajność w wymagających aplikacjach zarządzania cieplnym.
Specyfikacje techniczne
- Charakterystyka złącza:Konstrukcja bez kropli z objętością pozostałej zawieszonej płynu poniżej norm OCP; obsługuje automatyczne ślepe parzenie z kompensacją błędu 0,8 mm
- Kompatybilność z płynami:Kompatybilny z wodą dejonizowaną, płynem chłodzącym PG25 i innymi płynami, o odporności ciśnienia ≤ 80 barów
- Projekt zintegrowany:Integracja do serwerów łopatek/systemów racków, obsługujących układy o wysokiej gęstości, w tym połączenia z kilkoma GPU w ramach podwozia 1U
- Materiały:Zestaw aluminium o wysokiej odporności na korozję z pierścieniami uszczelniającymi z gumy fluorowej, nadający się do długotrwałej pracy sprzętu elektronicznego
Obszary zastosowań
- Centrum danych:Połączenia płytowe z płytową pętlą chłodną do stojaków chłodzonych płynem i serwerów łopatowych
- Elektronika przemysłowa:Rozpraszanie ciepła przez chłodzenie płynem dla urządzeń radarowych i urządzeń medycznych do obrazowania
- Superkomputery:Systemy dystrybucji płynów chłodzących dla klastrów obliczeniowych o dużej gęstości
Projektowanie chłodnych płytek chłodniczych
We design internal flow channels based on customer-provided power consumption data and heat distribution patterns to meet specific temperature rise and uniformity requirements while maintaining acceptable fluid flow resistance.
Nasz proces projektowania obejmuje kompleksową analizę symulacji spadku temperatury i ciśnienia,z iteracyjnymi dostosowaniami parametrów wewnętrznych do czasu osiągnięcia celów wydajności cieplnej i hydraulicznej.
Sprzęt produkcyjny
| Rodzaj urządzenia | Ilość | Parametry techniczne |
|---|---|---|
| Pieczarnia do lutowania tunelowego | 2 jednostki | Maksymalny wymiar spawania: 1000 mm (W) × 250 mm (H), długość nieograniczona Maksymalna temperatura spawania: 950°C Materiały stosowane: miedź, aluminium |
| Piekarnik do spawania próżniowego | 2 jednostki | Maksymalny wymiar spawania: 800 mm × 1200 mm × 800 mm Maksymalna temperatura spawania: 1200°C Materiały stosowane: miedź, aluminium, stal nierdzewna |
| Urządzenia do wykrywania wycieków helu | 2 jednostki | Maksymalny wymiar badania: 2500 mm × 750 mm × 700 mm Zakres ciśnienia badawczego: 0-3MPa Dokładność badań: 2 g/rok lub ≤1×10−6 Pa*m3/s |
| Urządzenia do badań hydrostatycznych | 2 jednostki | Maksymalny wymiar badania: 2500 mm × 1500 mm × 1000 mm Zakres ciśnienia badawczego: 0-5 MPa |
| Sprzęt do badań pneumatycznych | 2 jednostki | Maksymalny wymiar testowania: Nieograniczony Zakres ciśnienia badawczego: 0-5 MPa Dokładność badania: 1 Pa |
Zaawansowana technologia lutowania
Nasz proces lutowania próżniowego łączy płyty aluminiowe z użyciem metalu wypełniającego o niższych punktach topnienia niż materiał podstawowy, tworząc niezwykle silne połączenia bez pozostałości korozyjnych.Ta zaawansowana technologia zapewnia jednolite ogrzewanie, precyzyjna kontrola temperatury, eliminuje wymagania po czyszczeniu i minimalizuje zniekształcenia części.
Technologia układu chłodzenia płynnym
W silnych systemach chłodzenia cieczy potrzebne są pochłaniacze ciepła (płyty chłodzące ciecz) zdolne do szybkiego absorpcji ciepła, aby szybko przenosić ciepło.systemy te przenoszą duże ilości ciepła przez przepływ cieczy, co czyni je jedną z najskuteczniejszych obecnie dostępnych metod rozpraszania ciepła. Mogą rozpraszać ciepło w zakresie od kilkuset watów do ponad jednego kilowata.
Rodzaje płyt zimnych
- Płytka chłodna płynna z zakopanym rurkiem:Wytwarzane poprzez zrywanie płyt górnych i dolnych, zakopanie i spawanie rur miedzianych wewnątrz, a następnie hermetyczne uszczelnienie poprzez spawanie.Zapewnia niezawodną szczelność płynu i bezpieczeństwo eksploatacji z precyzyjnie obrobionymi powierzchniami o wysokiej płaskości.
- Płytka chłodna płynna z wprowadzoną rurą:Wykonane jest poprzez osadzanie rury miedzianej na powierzchni płyty aluminiowej przy użyciu procesów spawania lub wiązania.
- Płytka chłodna ciekła typu kanałowego:kanały przepływu wewnętrznego utworzone na podłożu miedzianym lub aluminiowym poprzez wiercenie, wytłaczanie i precyzyjne obróbki.Wyroby z tworzyw sztucznych, z tworzyw sztucznych lub z tworzyw sztucznych.
- Blok chłodzenia płynnym:W celu wysokiej mocy rozpraszania ciepła chipem, z wewnętrznymi kanałami przepływu utworzonymi za pomocą technologii płetw skiwizowych w celu maksymalizacji powierzchni wymiany ciepła.
Kluczowe zastosowania
- Lasery i urządzenia medyczne
- Chłodzenie akumulatorów elektrycznych
- Elektronika mocy i urządzenia napędowe
- Układy przesyłowe mikrofalowe 5G
- Systemy energii odnawialnej
- IGBT i półprzewodnikowe systemy zasilania
- Centrum danych i zastosowania energetyczne w przemyśle
- Systemy obronne i elektronika lotnicza
- Komórki paliwowe i układy trakcyjne
Zapewnienie jakości
Utrzymujemy rygorystyczne standardy jakości z kompleksowym sprzętem testowym, w tym:
- 1 Maszyna pomiarowa współrzędna
- 1 przyrząd projekcyjny
- 2 maszyny do badania wysokiego ciśnienia wody
- 4 maszyny do badania odporności termicznej
- 2 maszyny do badania wycieku płynu
Obsługa klienta
- Szybka odpowiedź na wszelkie zapytania
- Konkurencyjne ceny z gwarancją jakości
- Skuteczne planowanie produkcji
- Optymalne rozwiązania transportowe
- Kompleksowe wsparcie techniczne
Częste pytania
Jest pan firmą handlową lub producentem?
Jesteśmy profesjonalnym producentem zlewek cieplnych i płyt chłodzących wodą z dużym doświadczeniem i silnym zespołem technicznym, z automatyczną i zmechanizowaną produkcją.
Jesteśmy profesjonalnym producentem zlewek cieplnych i płyt chłodzących wodą z dużym doświadczeniem i silnym zespołem technicznym, z automatyczną i zmechanizowaną produkcją.
Czy eksportowałeś towary wcześniej i do jakich regionów?
60% naszej całkowitej produkcji jest eksportowane do Japonii, Indii, Wielkiej Brytanii, Kanady, USA i Brazylii.
60% naszej całkowitej produkcji jest eksportowane do Japonii, Indii, Wielkiej Brytanii, Kanady, USA i Brazylii.
Ile masz pracowników?
Około 100 pracowników w działach sprzedaży, zakupów, inżynierii, kontroli jakości, magazynu i produkcji.
Około 100 pracowników w działach sprzedaży, zakupów, inżynierii, kontroli jakości, magazynu i produkcji.
Czy możesz dostarczyć próbki, jeśli zgadzamy się z projektem?
Tak, dostarczamy próbki do potwierdzenia przed masową produkcją, wraz z rysunkami technicznymi w razie potrzeby.
Tak, dostarczamy próbki do potwierdzenia przed masową produkcją, wraz z rysunkami technicznymi w razie potrzeby.
Jakie metody pakowania używacie?
Niestandardowe opakowanie z zwykłymi kartonami i sztywną tkaniną lub drewnianymi kartonami dla optymalnej ochrony podczas transportu.
Niestandardowe opakowanie z zwykłymi kartonami i sztywną tkaniną lub drewnianymi kartonami dla optymalnej ochrony podczas transportu.
Czy zapewniacie wsparcie techniczne w przypadku problemów z produktami?
Wszystkie produkty są w pełni sprawdzane przed wysyłką. W przypadku jakichkolwiek problemów, zapewniamy natychmiastowe rozwiązania techniczne.
Wszystkie produkty są w pełni sprawdzane przed wysyłką. W przypadku jakichkolwiek problemów, zapewniamy natychmiastowe rozwiązania techniczne.
