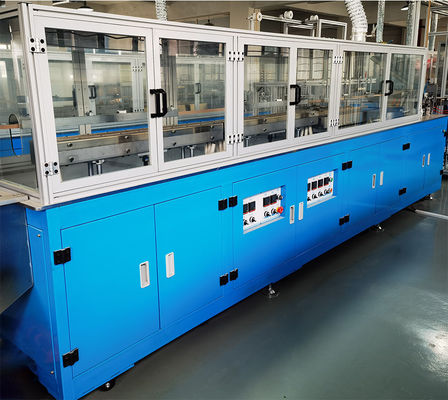

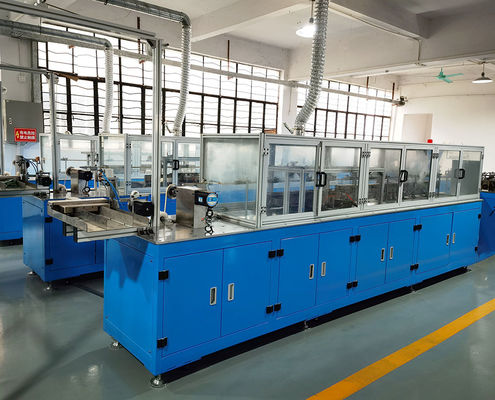

Automatyczna maszyna do produkcji warystorów posiada zautomatyzowany system trzy-w-jednym do formowania drutu, wkładania chipów i spawania
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan, Guangdong, Chiny |
| Nazwa handlowa: | UCHI |
| Orzecznictwo: | SGS.UL |
| Numer modelu: | YC-270-R |
Zapłata:
| Minimalne zamówienie: | 5000 pne |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | cielsko |
| Czas dostawy: | 5-7 dni |
| Zasady płatności: | T/T,Paypal,Western Union,Money gram |
| Możliwość Supply: | 5000 000 000 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| Podkreślić: | automatyczna maszyna do produkcji warystorów,system spawania warystorów trzy-w-jednym,urządzenia do produkcji warystorów metalowo-tlenkowych |
||
|---|---|---|---|
opis produktu

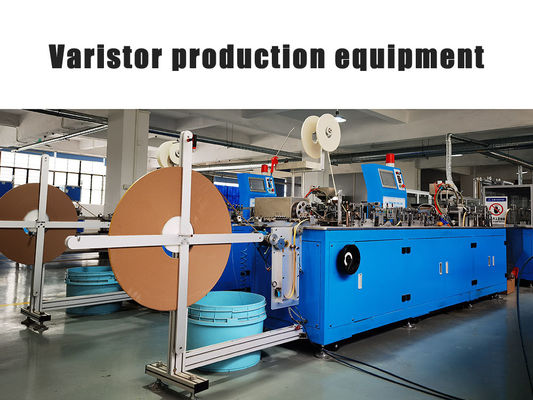

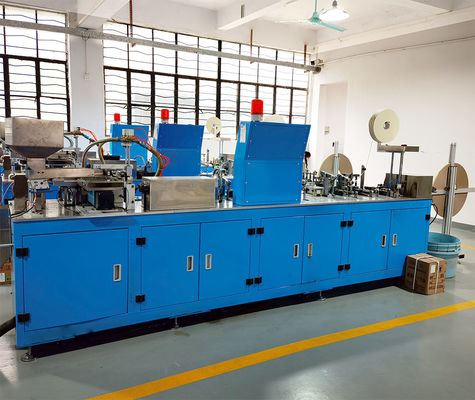

Automatyczna maszyna do produkcji warystorów

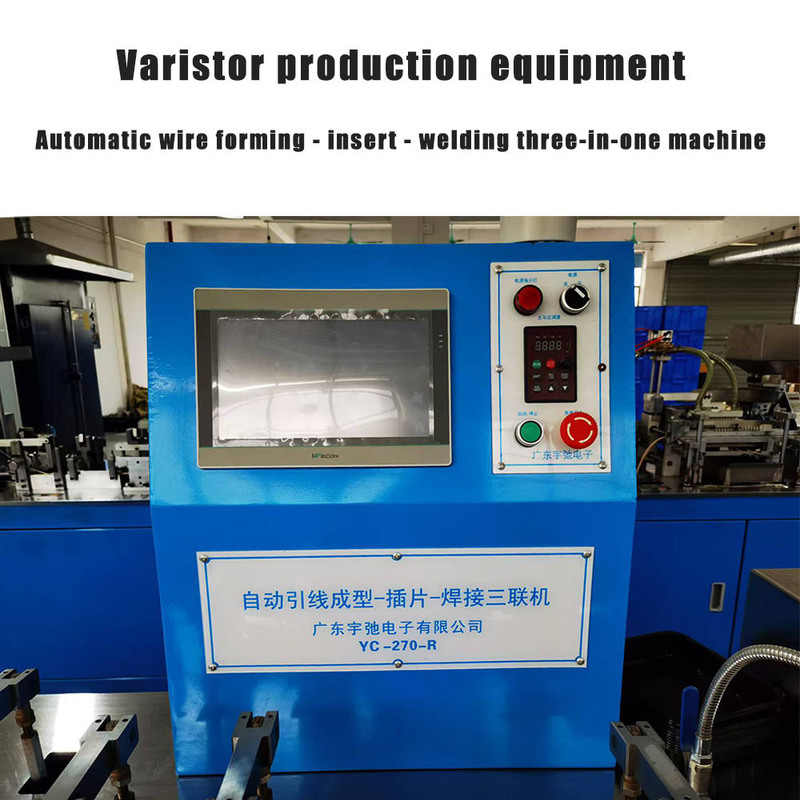

Wyposażona w automatyczny system trzy-w-jednym do formowania drutu, wkładania chipów i spawania.
Podstawowy proces operacyjny
- Sekcja podawania drutu i podawanie taśmą silnikową
- Podawanie drutu prostego
- Cięcie w kształcie litery U
- Wykrawanie
- Napędzane przez koło wytłaczające dzielnika drutu
- Wyrównywanie drutu
- Spłaszczanie długiego ramienia
- Pozycja stopy pływającej 1
- Pozycja stopy pływającej 2
- Pozycja stopy równoległej
- Formowanie formy złotej
- Napinanie przed włożeniem elementów
- Napędzane przez koło igłowe dzielnika drutu
- Buforowanie
- Nakładanie lutowia
- (Suszenie przez nadmuch) suszenie naturalne
- Wkładanie elementów
- Napędzane przez koło igłowe dzielnika drutu
- Pierwsza strefa podgrzewania wstępnego
- Druga strefa podgrzewania wstępnego
- Spawanie zanurzeniowe
- Napęd krokowy
- Bufor chłodzenia naturalnego
- Bufor
- Napęd krokowy
- Cięcie
- Rama buforowa
Parametry techniczne i wymagania
| Wymiary maszyny | 10 metrów długości, waga około 1500 kg |
| Model maszyny | YC-270-R |
| Rozstaw produktów | 10mm |
| Otwór | 2,5 mm 28 produktów w taśmie papierowej jednorzędowej |
| Wydajność produkcji | 180-260 szt./min (Rozstaw 10) |
| Rozmiar płytki ceramicznej | Średnica: 7D, Grubość arkusza: T≤3,5 mm |
| Specyfikacja przewodu | φ0,56mm |
| Zużycie energii | AC380V, 50HZ; Źródło powietrza: 5kg/cm; Całkowita moc około 16KW |
| Okres gwarancji | Jeden rok (z wyłączeniem czynników ludzkich i klęsk żywiołowych) |
Dodatkowe specyfikacje techniczne
- Forma podawania drutu: forma o specyfikacji 0,56 (na stole montażowym)
- Maksymalna długość taśmy papierowej do podawania drutu: 35 mm
- Szerokość formy w kształcie litery U: F5mm (1 zestaw zainstalowany na maszynie)
- Mechanizm wyrównywania: Pięć zestawów łożysk w kształcie litery V (13 w każdym zestawie)
- Rozmiar taśmy papierowej: Taśma papierowa trzy-w-jednym 14,5x0,85mmx1000m
- Maszyna wyposażona w dwa zestawy mechanizmów formujących: stopy pływające i stopy równoległe
- Aplikacja topnika z przełącznikiem wykrywania przepływu w celu zapobiegania pustemu spawaniu
- Zbiorniki podgrzewania wstępnego: Dwie grupy (każda o długości 896 mm)
- Zbiornik do lutowania zanurzeniowego z trzema elementami grzejnymi
- Rama maszyny: Spawane płyty z niebieskim panelem lakierowanym
- Konstrukcja redukcji szumów ze spiralną przekładnią stożkową i napędem pasem synchronicznym
- Zawiera wszystkie części podatne na zużycie, części zamienne i powiązane rysunki komponentów
Schemat urządzenia
