Rezystor z gołego stopu, znany również jako czujnik prądu z gołego, czystego stopu
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan, Guangdong, Chiny |
| Nazwa handlowa: | UCHI |
| Orzecznictwo: | 471KD10 |
| Numer modelu: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
Zapłata:
| Minimalne zamówienie: | 5000szt |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | Masa/amunicja/szpula |
| Czas dostawy: | 5-7 DNI |
| Zasady płatności: | T/T,Paypal,Western Union,Money gram |
| Możliwość Supply: | 5000 000 000 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| Napięcie znamionowe: | Zmienia się (np. od 10 V do 1000 V) | Energia szczytowa: | 380J |
|---|---|---|---|
| Prędkość obrotowa: | 4500min | Długość życia: | Zwykle 10 lat lub więcej w normalnych warunkach |
| Maksymalna moc: | 0,4 W | Kolor: | Biały |
| Współczynnik temperaturowy: | MLV | Dopuszczalne odchylenie: | ±10% |
| Usługa OEM: | Tak | Wymiar: | 34 MM |
| Zużycie energii: | 0,25 (W) | ||
| Podkreślić: | rezystor czujący prąd z gołego stopu,rezystor z czystych stopów,z gwarancją |
||
opis produktu

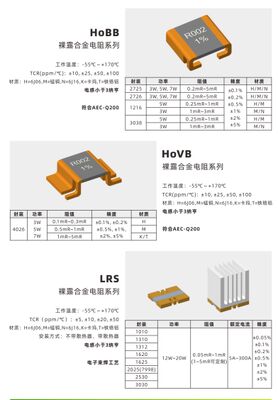

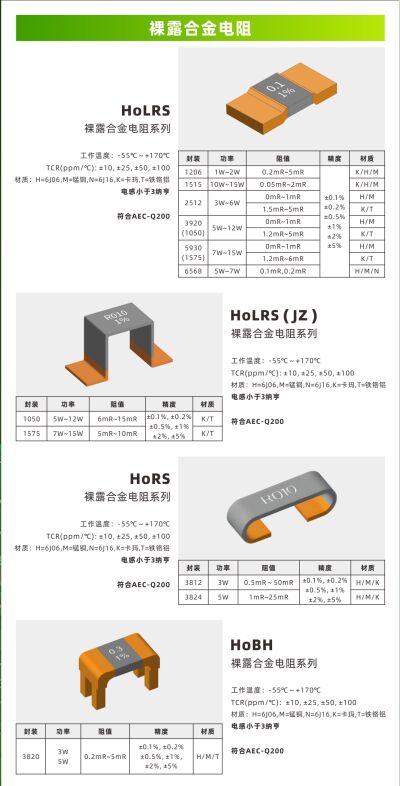

Rezystor z gołych stopów
rezystor z gołego stopu (znany również jako rezystor czujący prąd/rezystor shuntowy z gołego czystego stopu) to rezystor o wysokiej mocy na poziomie miliomów bez powłoki z żywicy/plastiku,z elementem rezystywnym stopu bezpośrednio wystawionym na działanieJest specjalnie zaprojektowany do wykrywania prądu o wysokiej precyzji.
Struktura rdzenia i materiały
-
Element oporowyManganin, Constantan, Nichrome, Karma.Elektrody są głównie z czystej miedzi o wysokiej przewodności, połączone spawaniem wiązki elektronów / spawaniem laserowym.Wspólne opakowania: 3920, 5930, 2725, dostępne w formie płaskich arkuszy i konstrukcji zyg-zag.
-
Zakres oporu: zazwyczaj 0,1 mΩ 5 mΩ;Tolerancja do ±0,01%;TCR tak niskie, że wynosi ±10−25 ppm/°C;Indukcja pasożytnicza < 3 nH, konstrukcja nieindukcyjna.
-
Poziom mocy: zaczyna się od 5 W, niektóre modele 10 ̇15 W;Temperatura pracy: -55°C do 170°C, zgodna z normą AEC-Q200.
Główne zalety i środki ostrożności
- Doskonałe rozpraszanie ciepła: Duża powierzchnia powierzchniowa pozwala na szybkie uwalnianie ciepła i większą gęstość mocy.
- Ultra-stabilny opór: Niski współczynnik temperatury, niskie pole elektromagnetyczne termiczne, wysoka zdolność prądu przepływowego; odpowiedni do trudnych warunków pracy.
- Ograniczenia związane z lutowaniem: Ogólnie zgodne tylko z lutowaniem z powrotem; unikać uszkodzeń w wyniku lutowania fal w wysokiej temperaturze.Nie nadaje się do niezabezpieczonych zakurzonych lub wilgotnych środowisk.
Typowe zastosowania
Wykrywanie prądu i przesunięcie prądu w systemach BMS pojazdów nowych źródeł energii, elektrowniach przemysłowych, przetwornikach częstotliwości, serwo napędach, falownikach fotowoltaicznych i paliwach ładowania.
Wskazówki dotyczące wyboru i zakupu
- Wybierz pakiet i ocenę mocy na podstawie maksymalnego prądu, rozpraszania mocy i przestrzeni PCB.
- Proces lutowania musi być zgodny z lutowaniem ponownym, w razie potrzeby należy zastosować powłokę lub obudowę ochronną.
