Zestaw stopowy z rezystorem z kapsułką klasy motoryzacyjnej
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan, Guangdong, Chiny |
| Nazwa handlowa: | UCHI |
| Numer modelu: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
Zapłata:
| Minimalne zamówienie: | 5000szt |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | Masa/amunicja/szpula |
| Czas dostawy: | 5-7 DNI |
| Zasady płatności: | T/T,Paypal,Western Union, |
| Możliwość Supply: | 5000 000 000 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| Maksymalna pojemność: | 250pF | Styl zakończenia: | Promieniowy |
|---|---|---|---|
| ODKURZACZ: | 460 V | Temperatura przechowywania: | -40 ～+85 ℃ |
| Wartość rezystancji: | 5 omów | Czas rozkładu: | <50ns |
| Tolerancja: | ±5% do ±20% | Technologia: | Film węglowy |
| Przykładowy czas realizacji: | 1-2 DNI | Szybkość starzenia: | ≤1% |
| Aktualny: | 3ka | Model produktu: | Warystor tlenku metalu |
| Ciało: | Zno | Współczynnik rozpraszania: | ≤0,2 |
| Dostępne media: | karta katalogowa, fot | ||
| Podkreślić: | rezystor stopu silnikowego,obudowany rezystor ze stopu,rezystor warystoru tlenku metalu |
||
opis produktu

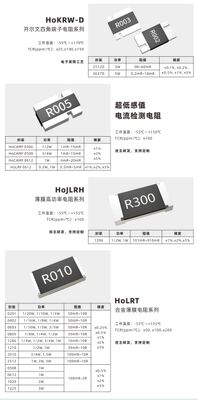

Rezystor stopu kapsułowanego klasy samochodowej
(znany również jako rezystor sensora prądu / rezystor szuntu z stopów motoryzacyjnych.Kapsułkowanie odnosi się do procesu całkowitego pokrycia i ochrony elementu oporowego wysoką przewodnością cieplną epoksydowym lub podobnymi materiałami- Tak.
Jest kluczowym elementem czujników prądu w elektronikach motoryzacyjnych imusi zdać kwalifikację AEC-Q200i przestrzegaćIATF16949wymagania w zakresie kontroli łańcucha dostaw.
Główna definicja i struktura
Materiały: Element oporowy jest zwykle wykonany z manganiny, nichromu, konstantu lub innych stopów (niskie współczynniki temperatury, wysoka stabilność). Kapsuła: w pełni kapsułowana żywicą epoksydową o wysokiej przewodności cieplnej. Terminal: często stopu Ag-Pd dla działania przeciwsiarkowego. Niektóre modele wysokiej klasy4 końcówki (połączenie Kelvina)aby poprawić dokładność czuwania.
Proces: Precyzyjne obróbki folii/liści stopu → wycięcie laserowe → formowanie enkapsularne → pokrycie końcowe → 100% inspekcja. W porównaniu z rezystorami z gołych stopów urządzenia kapsułowane mają lepszą odporność na wilgoć, odporność na wibracje, odporność na korozję i spłuczanie.
Wymagania dotyczące pojazdów: Muszą zdać badania AEC-Q200 (przebieg temperatury, wstrząs cieplny, wibracje, wilgotność, odporność na ciepło lutownicy itp.). Temperatura pracy: zazwyczaj-55°C ~ 170°C. Poziom wrażliwości na wilgoć:MSL 1. Zgodne zRoHSi norm wolnych od halogenów.
Kluczowe właściwości elektryczne
表格
| Parametry | Typowy zakres | Znaczenie |
|---|---|---|
| Odporność | 0.1 mΩ ~ 100 mΩ | Poziom miliomów, nadający się do wykrywania wysokiego prądu shuntów |
| TCR (spółczynnik temperatury) | ±10 ~ ±50 ppm/°C | Znacznie lepsze niż rezystory grubofilmowe; stabilna dokładność w dużych temperaturach |
| Tolerancja | ±0,5% / ±1% | Podstawowa gwarancja dokładności wykrywania prądu |
| Wskaźnik mocy | 1 W ~ 15 W (2512: ~3 ̇6 W; 5931: do 15 W) | Określa maksymalny trwały prąd |
| Indukcja pasożytnicza | < 5 nH | Zmniejsza zakłócenia w zastosowaniach o wysokiej częstotliwości / szybkim ładowaniu |
Typowe zastosowania
- Nowoenergetyczne pojazdy:Wykrywanie prądu dla BMS (system zarządzania baterią), OBC (ładowarka pokładowa), konwerterów DC/DC, sterowników silników.
- Pojazdy konwencjonalne:ECU silnika, ABS/ESP, zasilanie oświetleniowe, sterowanie przekładnią.
- Urządzenia do ładowania:Wykrywanie mocy w stacjach ładowania / pałach.
Główne marki i modele
- Międzynarodowe:Vishay WSL/WSK, Panasonic ERJ, ROHM LRM.
- Własność krajowa:Fenghua AMG/AMS, Huade MSU/MSHL, HoYao HoCG2512.
Komponent elektroniczny: rezystor stopu Vishay WSL klasy motoryzacyjnej
Wytyczne selekcji
- Obliczenie mocy przy użyciuP = I2Ri stosować≥ 30% obniżenie wartości(obowiązkowe w środowiskach o wysokiej temperaturze).
- Wolałbym4-terminalny (Kelvin)konstrukcja do wykrywania wysokiej precyzji na poziomie μΩ.
- W przypadku wysokich wymogów dotyczących przeciwsiarki/przeciwwibrania należy potwierdzić proces powlekania (np. ALD Al2O3) i materiał końcowy.
- Muszą uzyskaćRaporty badań AEC-Q200a takżeCertyfikacja IATF16949.
Różnica od standardowych rezystorów ze stopu
Standardowe rezystory stopu są zwykle gołe lub półkapsułowane, o słabiej odporności na wilgoć, odporności na siarkę i mechanicznej odporności na wstrząsy. Cecha produktów zakapsułych klasy motoryzacyjnejpełna kapsuła + pełna kwalifikacja motoryzacyjna + pełna identyfikowalność łańcucha dostaw, z znacznie większą wiarygodnością długoterminową. Oni...nie można zastąpićw układach związanych z bezpieczeństwem pojazdów.

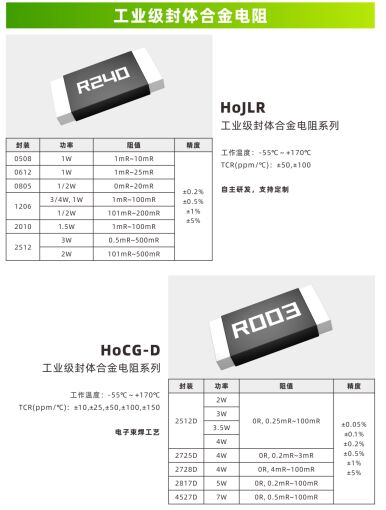

Rezystor stopu kapsułowanego klasy przemysłowej
Systematyczny przegląd rezystorów stopu kapsułowanego klasy przemysłowej (rezystorów czujących prąd w pełni kapsułowanych epoksydowo do automatyzacji przemysłowej, źródeł zasilania, magazynowania energii, inwerterów itp.),spełniające przemysłowe normy niezawodności, różni się od produktów motoryzacyjnych wymagających obowiązkowego AEC-Q200).
1Definicja i struktura podstawowa
Materiały i budowa: Element rezystancyjny: manganina, konstanta, folia / arkusz z stopów nichromu (niskie TCR, wysoka stabilność). Całkowicie zamknięte w epoxy o wysokiej przewodności cieplnej w celu izolacji pyłu, wilgoci i korozji chemicznej. Terminalowe: zazwyczaj pokryte cynową / Ag-Pd dla przeciwsiarki. "Technologia" do "rozpoznawania" "przewodników" lub "przewodników" w zakresie "przewodnictwa" lub "przewodnictwa".
Proces: Precyzyjne grafowanie stopów → wycięcie laserowe → enkapsulacja epoksydowa → pokrycie końcowe → 100% elektryczne i wyświetlanie niezawodności. Kapsułowana struktura zapewnia lepszą odporność na drgania, odporność na wilgoć i konsystencję lutową niż goły stop.
Wymagania przemysłowe: Temperatura pracy:
- Standardowy:-40°C ~ 125°C
- Typy wysokotemperaturowe:-55°C ~ 170°C
Poziom wrażliwości na wilgoć: MSL 1.Zgodny z RoHS / wolny od halogenów.Badania niezawodności zgodnie z JESD47, IEC 60068 (cykle temperatury, wstrząs cieplny, wibracje, wilgotność, odporność cieplna lutownicy).System jakości: głównie ISO9001; linie wysokiej klasy obsługują również IATF16949.AEC-Q200 jestnie jest obowiązkowe(może być dostosowany na żądanie).
2. Kluczowe właściwości elektryczne (typowe)
表格
| Parametry | Typowy zakres | Znaczenie dla zastosowań przemysłowych |
|---|---|---|
| Odporność | 0.1 mΩ ~ 100 mΩ (głównie poziom miliomów) | Wysokoprężny szunt, niski spadek napięcia i niska strata |
| TCR | ±10 ~ ±50 ppm/°C | Stała dokładność wykrywania w dużej temperaturze, lepsza niż w grubofilmach |
| Tolerancja | ±0,5% / ±1% (liniowa precyzja: ±0,1%) | Do sterowania zamkniętą pętlą w serwo napędach i źródłach zasilania |
| Wskaźnik mocy | 1 W ~ 15 W (2512: ~3 ̇6 W; 5931: do 15 W) | Określa maksymalny prąd na podstawie opakowania i chłodzenia |
| Indukcja pasożytnicza | < 5 nH | Zmniejsza zakłócenia w silnikach wysokiej częstotliwości SMPS i inwerterów |
| Temperatura nominalna | 125°C (standardowy) / 155°C / 170°C (typ mocy) | Wytrzymuje wysoką temperaturę wewnętrzną w szafkach sterujących / modułach zasilania |
3Typowe zastosowania
- Siła przemysłowa:Wykrywanie prądu i ochrona przed prądem nadprężnym dla UPS, przełączników zasilania, falowników, modułów DC/DC.
- Automatyka i napędy:Serwo napędy, PLC, sterowniki robotów.
- Nowa energia i magazynowanie energii:Systemy magazynowania energii, falowniki fotowoltaiczne, moduły stacji ładowania.
- Sprzęt telekomunikacyjny:Zasilanie stacji bazowej, zasilanie serwerów centrum danych.
4Główne marki i modele
- Międzynarodowe:Vishay WSL2512, Panasonic ERJ-8EN, KOA Speer RK731.
- Własność krajowa:Fenghua AMG/AMS, HoYao HoCG2512, FOSAN FMH, Huade MSU.
5. Podstawowe kroki wyboru
- Obliczenie prądu nominalnego przy użyciuZastosowaćobniżenie mocy: ≤ 70% (zalecane ≤ 50% w wysokich temperaturach).
- Dokładność i TCR:
- Precyzyjna pętla prądu: ±0,5% / ±10~25 ppm/°C
- Ścieżka ochrony ogólnej: ±1% / ±50 ppm/°C
- Opakowanie i montaż:2512 / 3920 / 5931 występują w przemyśle.Zapasowe podkładki termiczne na PCB.4-terminalne preferowane do wykrywania o wysokiej precyzji poniżej 1 mΩ.
- Środowisko:W przypadku wilgotnych / przybrzeżnych / środowisk zawierających siarkę należy wybrać terminale antysiarkowe + pełne enkapsułowanie.W przypadku urządzeń o wysokich wibracjach należy potwierdzić odporność drgań i metodę montażu.
6Rezystor stopu kapsułowanego klasy przemysłowej i motoryzacyjnej
表格
| Wymiar | Wartość przemysłowa | Poziom motoryzacyjny (AEC-Q200) |
|---|---|---|
| Standardy i certyfikacja | JESD47, IEC 60068; AEC-Q200 nie obowiązkowe | Muszą zdać AEC-Q200; IATF16949 obowiązkowe |
| Zakres temperatury | Standard: -40°C~125°C; High-end: -55°C~170°C | Uniwersalne: -55°C~170°C dla komory silnikowej / akumulatora |
| Badanie niezawodności | Mniejsza liczba cykli i poziom stresu | Znacznie bardziej rygorystyczne: cykle temperatury, wstrząs cieplny, wilgotność, wibracje |
| Koszty i czas realizacji | Efektywny kosztowo i elastyczny czas realizacji | Wyższe koszty, ścisła kontrola łańcucha dostaw, dłuższy czas realizacji |
| Zastosowanie | Automatyka przemysłowa, energia, magazynowanie energii | NeV BMS, OBC, sterowniki silników i inne obwody związane z bezpieczeństwem pojazdu |
7. Punkty zakupu i weryfikacji
- Uzyskanie pełnego arkusza danych + sprawozdania z badań niezawodności (dane dotyczące cyklu temperatury, wilgotności, odporności cieplnej lutownicy).
- Potwierdzenie zgodności z RoHS, brak halogenów.
- Krzywa obniżania mocy musi odpowiadać rzeczywistym warunkom termicznym PCB, aby uniknąć długotrwałego awarii przegrzania.
