Ograniczniki przepięć metalowo-tlenkowych średniego i wysokiego napięcia linii energetycznych
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan, Guangdong, Chiny |
| Nazwa handlowa: | UCHI |
| Orzecznictwo: | SGS.UL |
| Numer modelu: | YH10W-216/562 |
Zapłata:
| Minimalne zamówienie: | 5000 pne |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | Cielsko |
| Czas dostawy: | 5-7 dni |
| Zasady płatności: | T/T,Paypal,Western Union,Money gram |
| Możliwość Supply: | 5000 000 000 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| Podkreślić: | Ograniczniki przepięć średniego napięcia linii energetycznych,Warystory metalowo-tlenkowe wysokiego napięcia,Ograniczniki przepięć linii energetycznych |
||
|---|---|---|---|
opis produktu

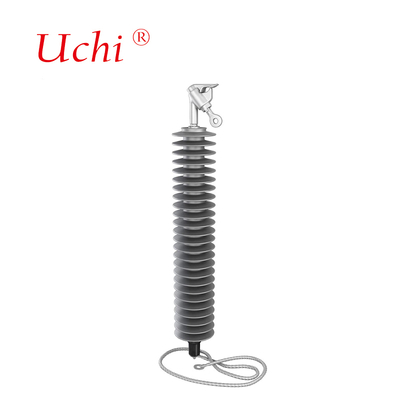

Ochronniki odgromowe linii energetycznych średniego i wysokiego napięcia
Nasz ogranicznik przepięć linii energetycznych oferuje sprzedawcom wysokiej jakości, niezawodne i opłacalne rozwiązanie do ochrony infrastruktury elektrycznej przed uderzeniami piorunów. Dzięki naszej pięcioletniej gwarancji, łatwej instalacji i doskonałej konstrukcji, nasz ogranicznik przepięć może zapewnić stałą ochronę przez wiele lat.
Ogranicznik przepięć linii energetycznych dla typu SN i WN
● Typ: SN i WN
● Zastosowanie: Ogranicznik przepięć linii energetycznych dla typu SN i WN
● MATERIAŁ: Obudowa polimerowa
● Kolor: Szary
● Wysokiej jakości krążki/bloki MOV
● 100% testowane rutynowo
● Raport z testów KEMA, CEPRI, XIHARI i certyfikat jakości ISO 9001
● Zgodność z normami GB, IEC, IEEE i innymi
Instalacja ograniczników przepięć linii energetycznych w zalecanych lokalizacjach wzdłuż linii, zgodnie z naszą symulacją linii, zapewnia ulepszoną ochronę przed przepięciami. Wybór optymalnych ograniczników przepięć linii, zwłaszcza pod względem ich ilości i lokalizacji instalacji, znacznie poprawia niezawodność całego systemu linii i jakość dostarczanej energii
Korzystne zastosowania
• Poprawa wydajności ochrony odgromowej
• Zmniejszenie przestojów spowodowanych słabym uziemieniem i dużą aktywnością wyładowań atmosferycznych
• Zmniejszenie wskaźników awarii obwodów podwójnych / ochrona linii dystrybucyjnych podbudowy
• Zapewnienie kontroli przepięć łączeniowych - optymalizacja strukturalna i mniejsze prześwity
• Poprawa bezpieczeństwa - zapobiega obrażeniom ciała i uszkodzeniom sprzętu
• Do modernizacji i zagęszczania linii - obniżone poziomy izolacji
• Do prac pod napięciem na linii - tymczasowe zmniejszenie minimalnej odległości zbliżania
• Osiągnięcie niższych kosztów instalacji i strat w systemie linii (przestoje)

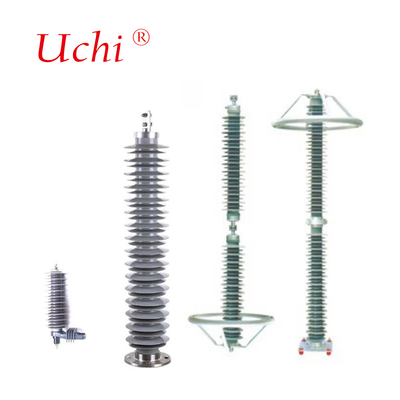

Dostępne są dwa różne projekty ograniczników przepięć linii energetycznych
1. Ogranicznik liniowy bez szczeliny (NGLA)
Ograniczniki przepięć liniowych bez szczeliny (NGLA) oferują wysoki stopień elastyczności montażu i niezawodności działania. W zależności od konstrukcji wieży i rozmieszczenia izolatorów i linii, ograniczniki te mogą być instalowane bezpośrednio na izolatorach lub na wieży. NGLA ograniczają przepięcia do wartości poniżej napięcia wytrzymałości izolatora.
Zalety NGLA
• Najbardziej elastyczne rozwiązanie (instalacja na przewodzie, wieży, izolatorze itp.)
• W szeregu zainstalowany jest odłącznik, który odłącza ogranicznik w przypadku przeciążenia termicznego
Zapewnia to dalszą eksploatację linii napowietrznej do czasu zaplanowania wymiany
• Oferują bardzo wysoki poziom ochrony przed przepięciami odgromowymi i łączeniowymi dzięki dużej zdolności pochłaniania energii
• Zaprojektowane i przetestowane zgodnie z najnowszą normą IEC 60099-4
2. Zewnętrzny ogranicznik liniowy z przerwą (EGLA)
Ograniczniki przepięć liniowych Uchi Electric EGLA mają zewnętrzną iskrę umieszczoną szeregowo, która galwanicznie izoluje aktywną część ogranicznika przepięć liniowych od napięcia linii w normalnych warunkach.
W przypadku wyładowania atmosferycznego iskiernik przeskakuje i ogranicznik ogranicza prąd zwarciowy do ziemi z kilku kA do kilku amperów i gasi łuk w ciągu 10 ms, tak że nie jest wymagana praca wyłącznika na obu końcach linii, tj. brak ponownego załączenia.
Zalety EGLA
• Brak prądu upływu, ponieważ szczelina szeregowa odłącza część ogranicznika EGLA - bloki warystorów metalowo-tlenkowych (MOV) - od napięcia systemu w normalnych warunkach eksploatacji
• Wymagane niższe napięcie znamionowe ogranicznika
• Nie jest wymagany odłącznik ani przewód uziemiający
• Odpowiednie dla wież wieloobwodowych z krótkimi prześwitami - wysoce kompaktowa konstrukcja EGLA i brak przewodu uziemiającego umożliwiają instalację i ochronę odgromową nawet na wieżach z bardzo małymi prześwitami ramion poprzecznych
• Lepiej nadaje się do instalacji pod napięciem
• Dostępne są również kompletne rozwiązania EGLA z izolatorami polimerowymi
| Typ | Napięcie znamionowe | MCOV(KV) | Maksymalne napięcie resztkowe przy użyciu Impuls prądowy 8/20 (kV) |
Pełzanie Odległość (mm) |
Sucha odległość Odległość (mm) |
||
| 5.0kA | 10kA | 20kA | |||||
| YH10W-3 | 3 | 2.55 | 7.5 | 8.2 | 9.2 | 250 | 146 |
| YH10W-6 | 6 | 5.1 | 15.1 | 16.3 | 18.4 | 250 | 146 |
| YH10W-9 | 9 | 7.65 | 22.6 | 24.5 | 27.5 | 370 | 178 |
| YH10W-12 | 12 | 10.2 | 30.1 | 32.6 | 36.5 | 520 | 214 |
| YH10W-15 | 15 | 12.7 | 37.7 | 40.8 | 46.1 | 650 | 250 |
| YH10W-18 | 18 | 15.3 | 45.2 | 48.9 | 55.3 | 650 | 250 |
| YH10W-21 | 21 | 17 | 52.7 | 57.1 | 64.3 | 790 | 284 |
| YH10W-24 | 24 | 19.5 | 60.3 | 65.2 | 73.5 | 920 | 318 |
| YH10W-27 | 27 | 22 | 67.8 | 73.4 | 82.6 | 1050 | 356 |
| YH10W-30 | 30 | 24.4 | 75.4 | 81.6 | 91.6 | 1200 | 392 |
| YH10W-33 | 33 | 26.7 | 82.9 | 89.7 | 99.5 | 1340 | 428 |
| YH10W-36 | 36 | 29 | 90.4 | 97.9 | 109.6 | 1340 | 428 |
| Typ | Napięcie znamionowe (kV) | MCOV(kV) | Maksymalne napięcie resztkowe przy użyciu Impuls prądowy 8/20 (kV) |
Wytrzymałość na powtarzalny transfer ładunku Qrs C |
||
| Ogranicznik klasy stacyjnej | ||||||
| Impuls prądu stromego kV |
Impuls piorunowy kV |
Impuls łączeniowy kV |
||||
| wartość szczytowa ≤ | ≥ | |||||
| YH10W-51/134 | 51 | 40.8 | 154 | 134 | 114 | 0.4 |
| YH10W-84/221 | 84 | 67.2 | 254 | 221 | 188 | 1.0 |
| YH10W-90/235 | 90 | 72.5 | 264 | 235 | 201 | 1.0 |
| YH10W-96/250 | 96 | 75 | 280 | 250 | 213 | 1.0 |
| YH10W-102/266 | 102 | 79.6 | 297 | 266 | 226 | 1.0 |
| YH10W-108/281 | 108 | 84 | 315 | 281 | 239 | 1.0 |
| YH10W-192/500 | 192 | 150 | 560 | 500 | 426 | 1.2 |
| YH10W-204/532 | 204 | 159 | 594 | 532 | 452 | 1.2 |
| YH10W-216/562 | 216 | 168.5 | 630 | 562 | 478 | 1.2 |
