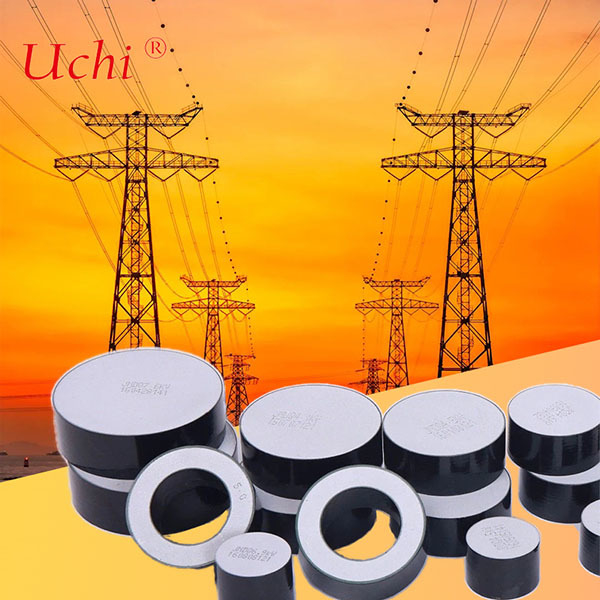

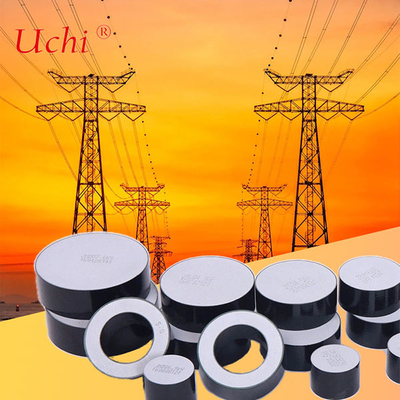

3kv 10ka Elektrownia Mov Varistor tlenku metalu (D48*H20mm)
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan, Guangdong, Chiny |
| Nazwa handlowa: | UCHI |
| Orzecznictwo: | SGS.UL |
| Numer modelu: | D48*H20mm |
Zapłata:
| Minimalne zamówienie: | 5000 pne |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | Cielsko |
| Czas dostawy: | 5-7 dni |
| Zasady płatności: | T/T,Paypal,Western Union,Money gram |
| Możliwość Supply: | 5000 000 000 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| Podkreślić: | 3kv warystory tlenku metalu,10ka warystory elektrowni,D48xH20mm mov varistor |
||
|---|---|---|---|
opis produktu
3kV 10kA Stacja energetyczna MOV metalowo-tlenkowy warystor (D48*H20mm)
Stacja energetyczna MOV metalowo-tlenkowy warystor
Warystor to element elektroniczny o rezystancji elektrycznej, która zmienia się wraz z przyłożonym napięciem.[2] Znany również jako rezystor zależny od napięcia (VDR), ma nieliniową, nieomową charakterystykę prądowo-napięciową, która jest podobna do charakterystyki diody. W przeciwieństwie do diody, ma jednak tę samą charakterystykę dla obu kierunków przepływu prądu. Tradycyjnie warystory były rzeczywiście konstruowane przez połączenie dwóch prostowników, takich jak prostownik tlenkowo-miedziany lub tlenkowo-germanowy w konfiguracji antyrównoległej. Przy niskim napięciu warystor ma wysoką rezystancję elektryczną, która maleje wraz ze wzrostem napięcia. Nowoczesne warystory są oparte głównie na spiekanych ceramicznych materiałach metalowo-tlenkowych, które wykazują kierunkowe zachowanie tylko w skali mikroskopowej. Ten typ jest powszechnie znany jako MOV metalowo-tlenkowy warystor.
Warystory są używane jako elementy sterujące lub kompensacyjne w obwodach, aby zapewnić optymalne warunki pracy lub chronić przed nadmiernymi napięciami przejściowymi. Gdy są używane jako urządzenia ochronne, odprowadzają prąd wytworzony przez nadmierne napięcie z dala od wrażliwych komponentów po zadziałaniu.
Nazwa warystor jest zlepkiem słów „zmienny rezystor”. Termin ten jest używany tylko dla nieomowych rezystorów zmiennych. Rezystory zmienne, takie jak potencjometr i reostat, mają charakterystykę omową.
MOV są specyfikowane zgodnie z zakresem napięcia, który mogą tolerować bez uszkodzenia. Inne ważne parametry to ocena energetyczna warystora w dżulach, napięcie robocze, czas reakcji, maksymalny prąd i napięcie przebicia (zaciskania). Ocena energetyczna jest często definiowana za pomocą znormalizowanych stanów nieustalonych, takich jak 8/20 mikrosekund lub 10/1000 mikrosekund, gdzie 8 mikrosekund to czas narastania stanu nieustalonego, a 20 mikrosekund to czas do połowy wartości.
Informacje o produkcie:
Nazwa produktu: Stacja energetyczna MOV metalowo-tlenkowy warystor
Typ: warystor D48*H20mm
Materiał: Tlenek cynku
Zastosowanie dla klasyfikacji odgromników SL (norma IEC)
| Specyfikacja | Średnica | Grubość | Napięcie odniesienia DC (U1mA) | Maks. stosunek napięcia resztkowego (8/20us) | Zdolność do wytrzymywania impulsu prądowego | Zalecane napięcie znamionowe | Maksymalna zdolność pochłaniania energii | |
| 4/10us | 2ms | |||||||
| mm | mm | kV | przy 10kA | kA | A | kV | kJ/kVr | |
| MOV48×20 | 48±0.5 | 20±0.5 | 4.0-4.8 | 1.76 | 110 | 600 | 3 | 4.9 |
| MOV48×30 | 48±0.5 | 30±0.5 | 6.2-7.0 | 1.76 | 110 | 600 | 4.5 | 4.9 |
| MOV52×20 | 52±0.5 | 20±0.5 | 4.0-4.8 | 1.74 | 120 | 800 | 3 | 6.3 |
| MOV52×30 | 52±0.5 | 30±0.5 | 6.2-7.0 | 1.74 | 120 | 800 | 4.5 | 6.3 |
Zastosowanie dla klasyfikacji odgromników SM (norma IEC)
| Specyfikacja | Średnica | Grubość | Napięcie odniesienia DC (U1mA) | Maks. stosunek napięcia resztkowego (8/20us) | Zdolność do wytrzymywania impulsu prądowego | Zalecane napięcie znamionowe | Maksymalna zdolność pochłaniania energii | |
| 4/10us | 2ms | |||||||
| mm | mm | kV | przy 10kA | kA | A | kV | kJ/kVr | |
| MOV60×20 | 60±0.5 | 20±0.5 | 4.0-4.8 | 1.72 | 150 | 1000 | 3 | 7.9 |
| MOV60×30 | 60±0.5 | 30±0.5 | 6.2-7.0 | 1.72 | 150 | 1000 | 4.5 | 7.9 |
| MOV64×20 | 64±0.5 | 20±0.5 | 4.0-4.8 | 1.69 | 150 | 1100 | 3 | 8.5 |
| MOV64×30 | 64±0.5 | 30±0.5 | 6.2-7.0 | 1.69 | 150 | 1100 | 4.5 | 8.5 |
Zastosowanie dla klasyfikacji odgromników SH (norma IEC)
| Specyfikacja | Średnica | Grubość | Napięcie odniesienia DC (U1mA) | Maks. stosunek napięcia resztkowego (8/20us) | Zdolność do wytrzymywania impulsu prądowego | Zalecane napięcie znamionowe | Maksymalna zdolność pochłaniania energii | |
| 4/10us | 2ms | |||||||
| mm | mm | kV | przy 10kA | kA | A | kV | kJ/kVr | |
| MOV71×20 | 71±0.5 | 20±0.5 | 4.0-4.8 | 1.66 | 150 | 1400 | 3 | 10.6 |
| MOV71×30 | 71±0.5 | 30±0.5 | 6.2-7.0 | 1.66 | 150 | 1400 | 4.5 | 10.6 |
| MOV115/42x20 | 115/42±0.5 | 20±0.5 | 4.0-4.8 | 1.62 | 100 | 2000 | 3 | 14.7 |
| MOV115/42×24 | 115/42±0.5 | 24±0.5 | 5.0-5.8 | 1.62 | 100 | 2000 | 3.8 | 14.7 |
| MOV115/424×30 | 115/42±0.5 | 30±0.5 | 6.2-7.0 | 1.62 | 100 | 2000 | 4.5 | 14.7 |
| MOV138/52x20 | 138/52±0.5 | 20±0.5 | 4.0-4.8 | 1.65 | 100 | 2500 | 3 | 17.5 |
| MOV138/52×24 | 138/52±0.5 | 24±0.5 | 5.0-5.8 | 1.65 | 100 | 2500 | 3.8 | 17.5 |
| MOV138/52×30 | 138/52±0.5 | 30±0.5 | 6.2-7.0 | 1.65 | 100 | 2500 | 4.5 | 17.5 |
