Płyty chłodzące wodą, złącze wysokiego napięcia, łączniki wciskające

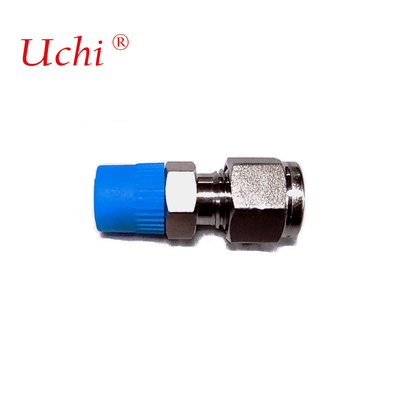

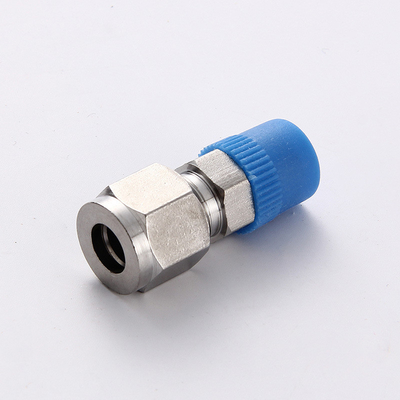

Złącze wysokonapięciowe, stosowane do płyt chłodzących wodą

Opis

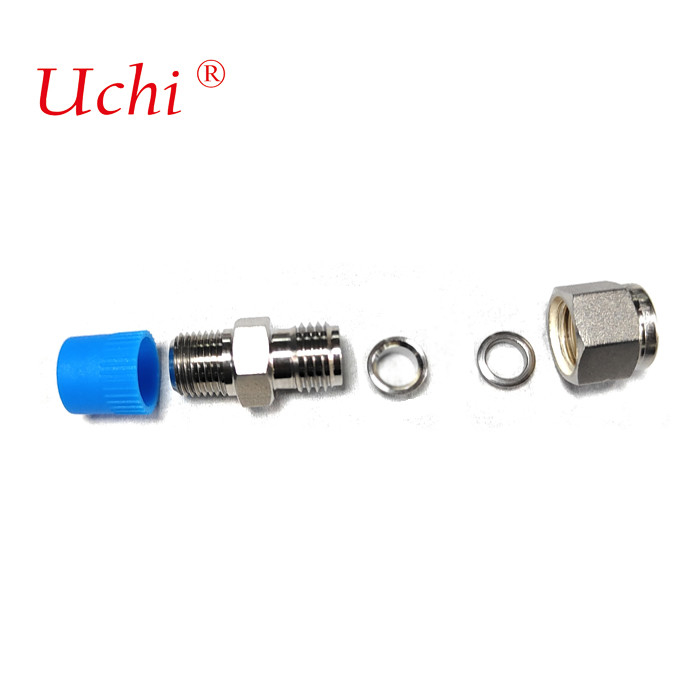

Złącze rurowe typu rękaw składa się z trzech części: ciała złącza, rękaw i matica.Kiedy rękaw karty i rękaw orzecha są wprowadzane do ciała połączenia na rurze stalowej i orzecha jest zaciśnięty, zewnętrzna strona przedniego końca obudowy karty jest w kontakcie z stożkową powierzchnią ciała złącza, a wewnętrzna ostrza jest równomiernie wcięta w bezszwową rurę stalową,tworzące skuteczne uszczelnienieJest łatwy w montażu i ma wysoką odporność na ciśnienie, dzięki czemu jest szeroko stosowany.

Azyski

Złącze z rękawem karty ma cechy niezawodnego połączenia, odporności na wysokie ciśnienie, odporności na temperaturę, dobrej uszczelności i powtarzalności, łatwej instalacji i konserwacji,i bezpieczna i niezawodna obsługa.

Zasada działania

Zasada działania złącza rękawów kart polega na włożeniu stalowej rury do rękawów kart, zablokowaniu ją orzechem rękawów kart, oporowi rękawów kart i wycięciu rury w celu uszczelnienia.Nie wymaga spawania po podłączeniu do rur stalowych, co jest korzystne dla zapobiegania pożarom, zapobiegania wybuchowi i operacji na dużych wysokościach i może wyeliminować wady spowodowane nieostrożnym spawaniem.jest stosunkowo zaawansowanym komponentem łączącym w trybie automatycznych urządzeń sterujących w rafinacjiPrzystosowane do łączenia rurociągów dla mediów takich jak ropa naftowa, gaz i woda.

Szęby

Standardy produkcyjne: GB3733.1 3765-83

Ciśnienie nominalne: 25MPa - 40MPa

Wartość temperatury: ≤ 450°C

Stosowane nośniki: nośniki nieżrące lub żrące, takie jak olej, woda, gaz itp.

Materiał do produkcji: 304 316 20#

Rurociągi: rurociągi ze stali bez szwów precyzyjnej klasy zwykłej o średnicy od 4 do 42

Węzeł do rur stożkowych: ZG, G, NPT itp.
