Reflektory samochodowe LED o zakresie napięcia zasilania od 7V do 40V i jednopinowym sterowaniem jasnością włącz/wyłącz za pomocą napięcia stałego lub PWM

Ogólny opis

Przełączniki zasilania EC9521 są przeznaczone do zastosowań USB.
35mΩ przełącznik zasilania N-kanałowego MOSFET spełnia wymagania dotyczące spadku napięcia specyfikacji USB.

Funkcje ochronne obejmują ochronę prądową, ochronę przed zwarciem i ochronę przed przegrzaniem.

Urządzenie ogranicza prąd wyjściowy na poziomie progu prądowego.
Ochrona przed przegrzaniem ogranicza temperaturę złącza poniżej 140°C w przypadku zwarcia lub przeciążenia. Wejście włączające do włączania lub wyłączania urządzenia.

Funkcje

◆35mΩ MOSFET po stronie wysokiej
◆Zakres napięcia: 3,5V do 5,5V
◆Ochrona prądowa i przed zwarciem
◆Ochrona przed przegrzaniem
◆Wejście Iset
◆Wejście włączające
◆Dostępne urządzenia bezołowiowe i ekologiczne

Zastosowania

◆Laptopy i komputery stacjonarne
◆Porty USB
◆Przełączniki ochrony zasilania po stronie wysokiej

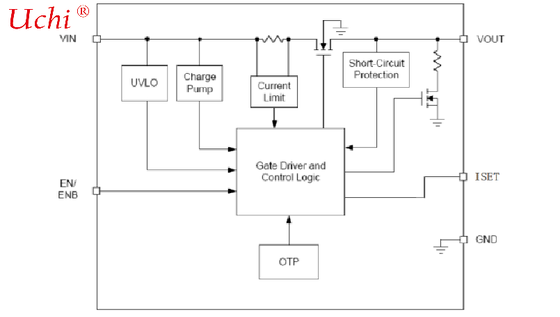

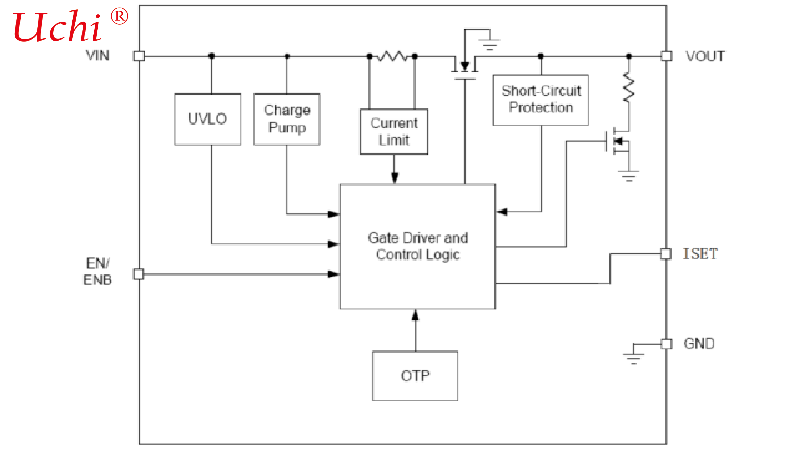

Opis funkcji Blokada podnapięciowa VIN (UVLO) Przełączniki zasilania EC9521 posiadają wbudowany obwód blokady podnapięciowej, który utrzymuje wyjście wyłączone do momentu prawidłowego działania wewnętrznego obwodu. Obwód UVLO posiada histerezę i funkcję odfiltrowania zakłóceń, dzięki czemu zazwyczaj ignoruje przejściowe spadki napięcia na wejściu. Gdy napięcie wejściowe przekroczy próg UVLO, napięcie wyjściowe rozpoczyna miękki start, aby zmniejszyć prąd rozruchowy. Przełącznik zasilania Przełącznik zasilania to MOSFET N-kanałowy o niskim RDS(ON). Wewnętrzny MOSFET zasilania nie posiada diody pasożytniczej. Gdy układ scalony jest wyłączony, MOSFET zapobiega przepływowi prądu z VOUT do VIN i z VIN do VOUT. Ochrona prądowa Przełączniki zasilania EC9521 zapewniają funkcję ochrony prądowej. Podczas ograniczenia prądu, urządzenia ograniczają prąd wyjściowy do progu ograniczenia prądu. Dla niezawodnego działania, urządzenie nie powinno być używane w trybie ograniczenia prądu przez dłuższy czas. Ochrona przed zwarciem Gdy napięcie wyjściowe spadnie poniżej 1,5V, spowodowane przeciążeniem lub zwarciem, urządzenia ograniczają prąd wyjściowy do bezpiecznego poziomu. Ograniczenie prądu zwarciowego służy do zmniejszenia rozpraszania mocy podczas zwarcia. Jeśli temperatura złącza osiągnie próg przegrzania, urządzenie przejdzie w stan wyłączenia termicznego. ISET Pin ISET może ustawić ograniczenie prądu za pomocą Riset: ILim=120k*1,14V/Riset Włączanie/Wyłączanie Podciągnięcie EN poniżej 0,8V wyłączy urządzenie, a podciągnięcie EN powyżej 2V włączy urządzenie. Gdy układ scalony jest wyłączony, prąd zasilania jest zmniejszony do mniej niż 1μA. Wejście włączające jest kompatybilne z poziomami logiki TTL i CMOS. Pin EN nie może pozostać niepodłączony. Ochrona przed przegrzaniem Gdy temperatura złącza przekroczy 140°C, wewnętrzny obwód wykrywania temperatury wyłączy tranzystor mocy i pozwoli urządzeniu na ochłodzenie. Gdy temperatura złącza urządzenia spadnie o 20°C, wewnętrzny obwód wykrywania temperatury włączy urządzenie, co spowoduje impulsowe wyjście podczas ciągłej ochrony termicznej. Ochrona termiczna ma na celu ochronę układu scalonego w przypadku przegrzania. W normalnym trybie pracy temperatura złącza nie może przekroczyć TJ=+125°C.

Informacje o zastosowaniu Kondensator wejściowy Zaleca się zastosowanie ceramicznego kondensatora odsprzęgającego 1μF od VIN do GND, umieszczonego w pobliżu EC9521, w celu stłumienia oscylacji podczas zdarzenia zwarcia. Bez kondensatora odsprzęgającego, zwarcie wyjścia może spowodować wystarczające oscylacje na wejściu (z indukcyjności linii zasilającej) uszkadzając wewnętrzny obwód sterujący. Kondensator wyjściowy Zaleca się zastosowanie aluminiowego kondensatora elektrolitycznego lub tantalowego o niskim ESR 10μF między VOUT a GND w celu zmniejszenia spadku napięcia podczas gorącego podłączania urządzeń peryferyjnych. (Zgodnie z USB 2.0, porty wyjściowe muszą mieć co najmniej 120μF pojemności masowej o niskim ESR na koncentrator). Wyższa wartość kondensatora wyjściowego jest lepsza, gdy obciążenie wyjściowe jest duże. Dodatkowo, odsprzężenie wyjścia kondensatorem ceramicznym 0,1μF poprawia odporność urządzenia na przejściowe zakłócenia zwarciowe. Uwagi dotyczące układu PCB Układ PCB powinien być starannie wykonany, aby zmaksymalizować rozpraszanie ciepła i zminimalizować spadek napięcia, tętnienia i zakłócenia EMI. Należy wziąć pod uwagę następujące wytyczne: 1.Proszę umieścić kondensatory wejściowe jak najbliżej pinu VIN. 2.Kondensatory odsprzęgające wyjścia dla obciążenia powinny być umieszczone jak najbliżej obciążenia, aby odsprzęgać tętnienia wysokiej częstotliwości. 3.Umieść EC9521 i kondensatory wyjściowe blisko obciążenia, aby zmniejszyć pasożytniczą rezystancję i indukcyjność dla doskonałej wydajności przy przejściowych obciążeniach. 4.Ujemne piny kondensatorów wejściowych i wyjściowych oraz pin GND muszą być podłączone do płaszczyzny masy obciążenia. 5.Ścieżki VIN i VOUT powinny być jak najszersze i najkrótsze.
