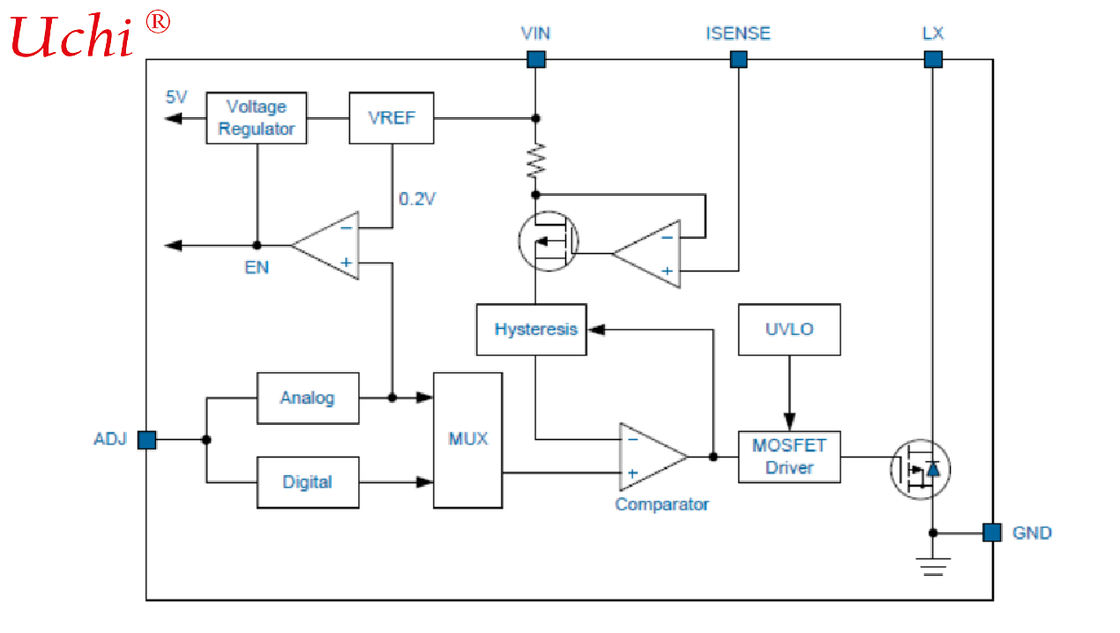

OGÓLNY OPIS CECHY EC4304 to wysokowydajny, ciągły konwerter obniżający napięcie indukcyjny, który steruje tranzystorem MOSFET typu N i jest przeznaczony do sterowania pojedynczymi lub wieloma połączonymi szeregowo diodami LED ze źródła napięcia wyższego niż napięcie diod LED. Działa z napięcia zasilania od 7V do 40V i zapewnia zewnętrznie regulowany prąd wyjściowy do 1A, który zależy od napięcia zasilania i elementów zewnętrznych. EC4304 zawiera przełącznik wyjściowy i obwód wykrywania prądu wyjściowego po stronie wysokiej, który wykorzystuje zewnętrzny rezystor do ustawienia prądu wyjściowego. Pin ADJ akceptuje albo napięcie stałe, albo przebieg PWM. Zapewni to ciągły lub bramkowany prąd wyjściowy w zależności od częstotliwości sterowania. Komponenty filtra PWM zawierają ustawienie czasu narastania miękkiego startu. Czas miękkiego startu można zwiększyć, używając zewnętrznego kondensatora od pinu ADJ do masy. Podanie napięcia 0,2V lub niższego na pin ADJ wyłącza wyjście i przełącza urządzenie w stan niskiego poboru prądu w trybie czuwania. Wewnętrzny przełącznik NDMOS 40V Jednopunktowe sterowanie włączaniem/wyłączaniem i jasnością za pomocą napięcia stałego lub PWM Typowa dokładność prądu LED +/-5% Obudowa SOT23-5LObudowa DFN 3x3 8LObudowa SOT89-5L Zastosowania Oświetlenie LED dużej mocy Niskonapięciowe oświetlenie przemysłowe Oświetlenie architektoniczne Niskonapięciowe oświetlenie przemysłowe Oświetlenie LED znaków i dekoracyjne EC4304 to prosty, wysokowydajny, ciągły konwerter obniżający napięcie indukcyjny. Urządzenie pracuje z zakresem napięć wejściowych od 7V do 40V i dostarcza prąd wyjściowy 1A. Rezystor do pomiaru prądu po stronie wysokiej ustawia prąd wyjściowy, a dedykowane wejście ściemniania PWM umożliwia impulsowe ściemnianie diod LED w szerokim zakresie poziomów jasności. Schemat pomiaru prądu po stronie wysokiej i wbudowany obwód ustawiania prądu minimalizują liczbę wymaganych elementów zewnętrznych, jednocześnie dostarczając prąd LED z dokładnością +5% przy użyciu rezystora pomiarowego 1%. Regulacja prądu wyjściowego Tryb wyłączenia Miękki start Wbudowana ochrona przed otwartym obwodem diody LED
