Diody Schottky'ego o wysokiej częstotliwości przełączania, diody bezstratne o niskiej mocy
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | Uchi |
| Orzecznictwo: | CE / RoHS / ISO9001 / UL |

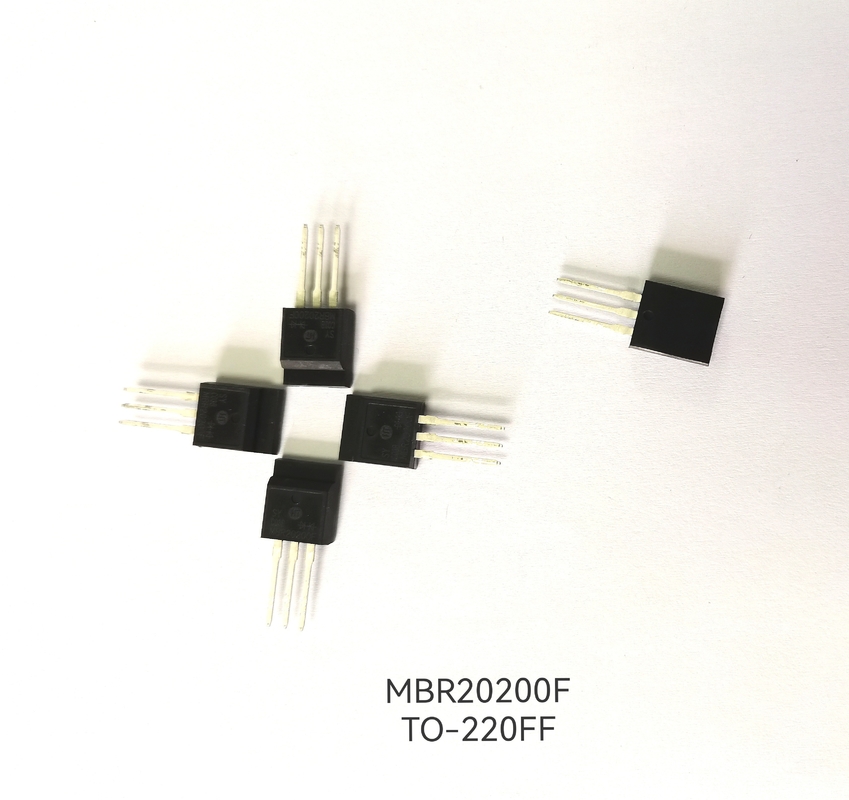

| Numer modelu: | MBR20200F |
Zapłata:
| Minimalne zamówienie: | negocjacja |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | Pakiet eksportowy / Negocjacje |
| Czas dostawy: | negocjacja |
| Zasady płatności: | T/T |
| Możliwość Supply: | 2000000 miesięcznie |
|
Szczegóły informacji |
|||
| Typ: | Dioda Schottky'ego | Cechy: | Niskie straty mocy, wysoka wydajność |
|---|---|---|---|
| typ przesyłki: | Przez otwór | Max. Maks. Forward Current Prąd przewodzenia: | 30A, 30A |
| Maks. Napięcie przewodzenia: | 0,9 V, 0,9 V | Aplikacje: | Diody wolnobieżne |
| Podkreślić: | Diody Schottky'ego o wysokiej częstotliwości przełączania,diody swobodne CE,diody swobodne 30A |
||
opis produktu
Niskie straty mocy Diody Schottky'ego Wysoka częstotliwość przełączania dla diod swobodnych
MBR20200F.pdf
Dioda Schottky'ego Dioda Schottky'ego, znana również jako dioda barierowa Schottky'ego (w skrócie SBD), to ultraszybkie urządzenie półprzewodnikowe o małej mocy.Najbardziej godną uwagi cechą jest to, że czas powrotu do stanu wyjściowego jest niezwykle krótki (może wynosić zaledwie kilka nanosekund), a spadek napięcia w kierunku przewodzenia wynosi zaledwie około 0,4 V.Stosowany jest głównie jako wysokoczęstotliwościowe, niskonapięciowe, wysokoprądowe diody prostownicze, diody jednokierunkowe i diody zabezpieczające.Jest również przydatny jako diody prostownicze i diody wykrywające małosygnałowe w obwodach komunikacji mikrofalowej.Jest to bardziej powszechne w zasilaczach komunikacyjnych, przetwornicach częstotliwości itp.
Typowym zastosowaniem jest obwód przełączający tranzystora bipolarnego BJT, poprzez podłączenie diody Shockleya do BJT w celu zaciśnięcia, tak aby tranzystor był faktycznie blisko stanu wyłączenia, gdy jest w stanie włączenia, zwiększając w ten sposób szybkość przełączania tranzystor.Ta metoda jest techniką stosowaną w wewnętrznych obwodach TTL typowych cyfrowych układów scalonych, takich jak 74LS, 74ALS, 74AS itp.
Największą cechą diod Schottky'ego jest to, że spadek napięcia przewodzenia VF jest stosunkowo mały.W przypadku tego samego prądu jego spadek napięcia w kierunku przewodzenia jest znacznie mniejszy.Plusem jest krótki czas regeneracji.Ma również pewne wady: napięcie wytrzymywane jest stosunkowo niskie, a prąd upływu jest nieco większy.Przy wyborze należy go rozważyć kompleksowo.
Cechy
1. Struktura wspólnej katody
2. Niskie straty mocy, wysoka wydajność
3. Wysoka temperatura złącza roboczego
4. Pierścień ochronny do ochrony przed przepięciami, wysoka niezawodność
5. Produkt RoHS
Aplikacje
1. Przełącznik wysokiej częstotliwości Zasilanie
2. Diody jednokierunkowe, aplikacje chroniące przed polaryzacją
GŁÓWNA CHARAKTERYSTYKA
|
JEŻELI(AV) |
10(2×5)A |
|
VF(maks.) |
0,7 V (@Tj=125°C) |
|
Tj |
175°C |
|
VRRM |
100 V |
KOMUNIKAT PRODUKTU
|
Model |
Cechowanie |
Pakiet |
|
MBR10100 |
MBR10100 |
TO-220C |
|
MBRF10100 |
MBRF10100 |
TO-220F |
|
MBR10100S |
MBR10100S |
TO-263 |
|
MBR10100R |
MBR10100R |
TO-252 |
|
MBR10100V |
MBR10100V |
TO-251 |
|
MBR10100C |
MBR10100C |
TO-220 |
OCENY BEZWZGLĘDNE (Tc=25°C)
|
Parametr |
Symbol |
Wartość |
Jednostka |
||
|
Powtarzające się szczytowe napięcie wsteczne |
VRRM |
100 |
V |
||
|
Maksymalne napięcie blokujące DC |
VDC |
100 |
V |
||
|
Średni prąd przewodzenia |
TC=150°C (TO-220/263/252 )TC=125°C(TO-220F) |
na urządzenie
na diodę |
JEŻELI(AV) |
10 5 |
A |
|
Przepięciowy, niepowtarzający się prąd przewodzenia 8,3 ms pojedyncza półfala sinusoidalna (JEDECMethod) |
IFSM |
120 |
A |
||
|
Maksymalna temperatura złącza |
Tj |
175 |
°C |
||
|
Zakres temperatur przechowywania |
TSTG |
-40~+150 |
°C |
||
