Szczegóły Produktu:

Miejsce pochodzenia: Wyprodukowano w Dongguan
Nazwa handlowa: uchi
Orzecznictwo: UL ROH
Numer modelu: WX5010-6R3K08L

Zapłata:

Minimalne zamówienie: 10000
Cena: USD
Szczegóły pakowania: pudełko (L350 * W350 * H170)
Zasady płatności: Western Union, MoneyGram, T/T
Możliwość Supply: 10000000
Najlepsza cena Kontakt

Szczegóły informacji

Rdzeń: PC95 5.0 * 1.0 drutu: 0,08 * 105P * 10,5TS
Sn: sn99.3% Cu: 0,7%
Temp: 25 stopni Wilgotność: 70%
Żółty klej: 1603 taśma maroon: taśma mylarowa
High Light:

bezprzewodowa cewka odbiorcza ładowania

,

bezprzewodowa cewka nadajnika ładowania

opis produktu

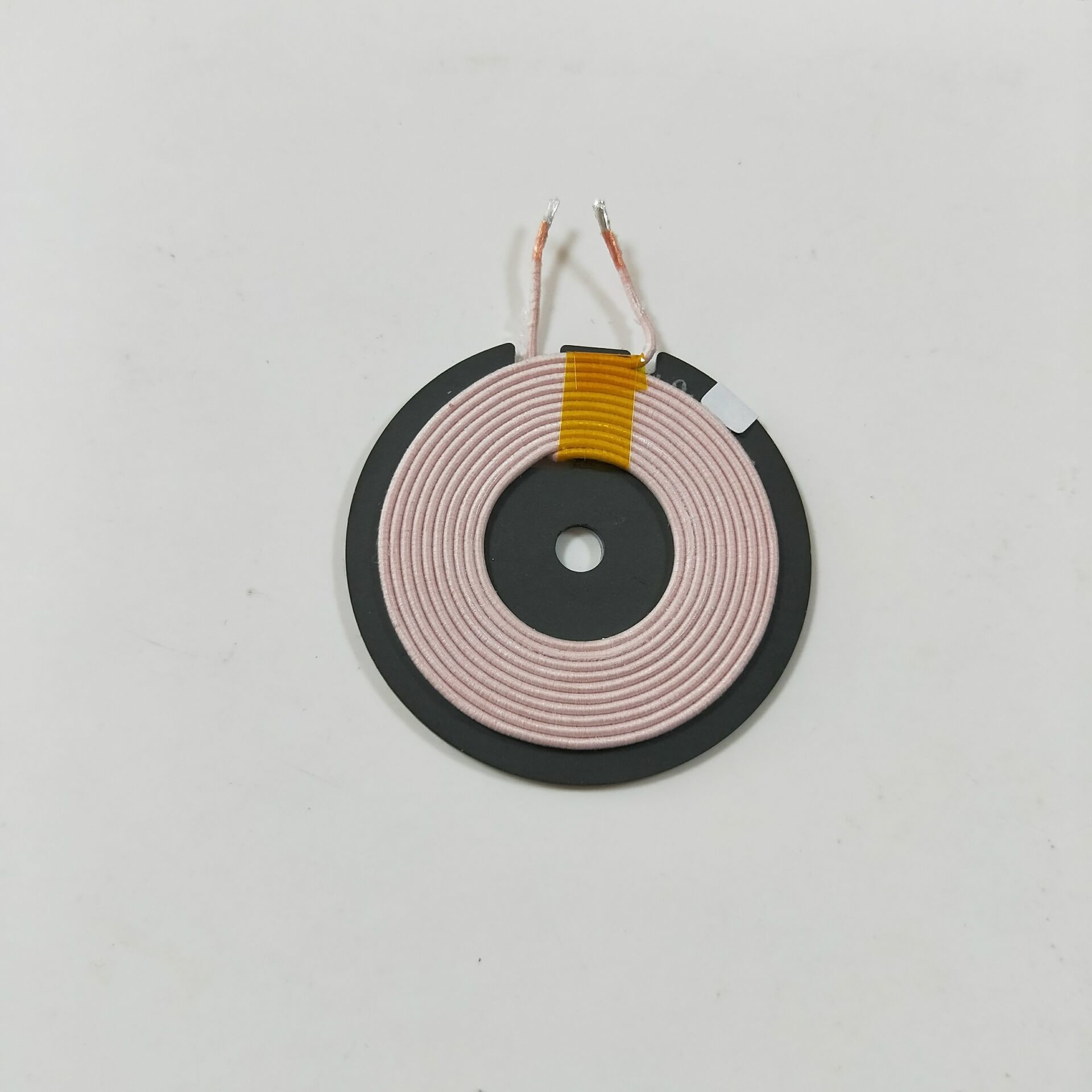

  Wycinanie L bezprzewodowe cewki ładujące WX5010-6R3K08L dla smart TV lub telefonu i notebooka

1. WYMIARY (MM)

A (mm) 50,0 +/- 1,0
B (mm) 20,5 +/- 0,5
C (mm) 1,5 ~ 3,0
C1 (mm) 8,0 +/- 2,0
E (mm) 8.0Ref
F (mm) 2.7Maks
H (mm) 43 +/- 1,0
E (mm) 8.0Ref



2. MATERIAŁ:

za. CORE: PC95 * 1.0 wycięcie "L"
b. DRUT: ∮0,08 * 105P * 12,5TS
do. Sn: Sn 99,3% Cu: 0,7%
re. Żółty klej: 1603
mi. taśma bordowa z mylaru (szerokość 8,0 mm)




3. WYKRES ELEKTRYCZNY:




4. CHARAKTERYSTYKA ELEKTRYCZNA:

POZYCJA SPEC WYPOSAŻENIE TESTOWE WARUNKI BADANIA
L 6.3uH + 10% WK5237 LUB EQU 100 KHz / 0,25 V
DCR 60 (mΩ) MAX 502BC
Wartość Q) 70 min WK5237 LUB EQU 100 KHz / 0,25 V



5. SPECYFIKACJA NR:

WX 5010 -6 R3 K 08L
① ② ③ ④ ⑤
①Produkt symbol:
②Dymnienia:
③ Indukcja: 2R2: 2,2μH, R47: 0,47μH, 310: 31uH, 501: 500uH, 152: 1,5mH
④ Tolerancja: J- ± 5% K- ± 10% M- ± 20% N- ± 30% P-MIN
⑤ Długość przewodu: 08L: 8 MM, 26 L: 26 MM










6. DANE TESTOWE:

CHARAKTERYSTYKA ELEKTRYCZNA
POZYCJA L (μH) DCR (mΩ) Q
SPEC 6,3 +/- 10% 60MAX 70 min
1 6.58 36.2 99,7
2 6.54 36.1 96,6
3 6.54 35.6 98,5
4 6.51 36 98.6
5 6,47 37 98,9
X 6.528 36,18 98,46
R 0,11 1.4 3.1



7. PAKOWANIE

ilość
b. wymiary opakowania (mm)

używane opakowanie PE
L W H
350MAX 350MAX 170MAX
c: Przechowywanie
Upewnij się, że części są w temperaturze 35 ℃ lub mniejszej, 70% wilgotności względnej lub mniejszej i izoluj części od siarczanowej i chlorowej atmosfery osphere

8. BADANIE NIEZAWODNOŚCI

.1 TEMPERATURA PRZECHOWYWANIA:

-40 ℃ ~ 85 ℃

.2. OBSŁUGA ZAKRESU TEMPERATURY :

-40 ℃ ~ + 85 ℃ (ZAWIERAJĄ CEWEK)

-40 ℃ ~ + 85 ℃

3. WRAŻENIE ELEKTRYCZNE:

W WIZUALNEJ INSPEKCJI NIE ZNAJDUJE SIĘ WADY ZEWNĘTRZNEJ.

4. WYTRZYMAŁOŚĆ TERMINALU:

STAŁE INDUKTORY, JEDEN KOŃCZY ELEKTRODY Z SIŁĄ CIŚNIENIA 0.45KG, PROWADZĄ, ŻE IGŁY NIE SPADAJĄ.

5. ODPORNOŚĆ NA ODLEWNOŚĆ:

ODPORNOŚĆ IZOLACYJNA POWINNA BYĆ PONIŻEJ 1000MΩ, GDY DC100V ZOSTANIE ZASTOSOWANY DO SYSTEMU WINDING-CORE. MEANWHILE BEZ STRUKTURY I USZKODZENIA ELEKTRYCZNE POWINNY ZNALEŹĆ NA 1 MINUTĘ.

6. TEST WILGOTNOŚCI:

ODCHYLENIE INDUKCYJNE JEST W CIĄGU ± 10,0% ORAZ BEZ STRUKTURY, A WADY ELEKTRYCZNE MOGĄ ZOSTAĆ ZOSTAŁY ZOSTAŁY ZOSTAŁO PO ZAKOŃCZENIU 96 ± 2-godzinnego TESTU POD WARUNKIEM WILGOTNOŚCI POWIETRZNEJ 90 ~ 95% ORAZ TEMPERATURY 40 ± 5 ℃. I 1 GODZINY PRZECHOWYWANIA W WARUNKACH UŻYTECZNOŚCI POKOJOWEJ PO URZĄDZENIU ZOSTAŁO ZABEZPIECZONE SUCHĄ TKANINĄ.

7. TEST WIBRACJI:

ODCHYLENIE INDUKCYJNE JEST W CIĄGU ± 10,0% PO 1 GODZINIE ZAMKNIĘCIA WIBRACJI W KAŻDYCH TRZY SPOSÓB. NAMELY, CZĘSTOTLIWOŚĆ IS10 ~ 55Hz I AMPLITUDE CYKLU 1MINUTE JEST 1.5mm.






























9. Tło

Sprzężenie indukcyjne: dobre sprzężenie między dwiema cewkami, cewka nadajnika i cewka odbiornika. Prąd przemienny w cewce nadajnika generuje pole magnetyczne, które indukuje napięcie w cewce odbiornika. Napięcie to może służyć do zasilania urządzenia mobilnego lub ładowania baterii. Jest idealny do bezprzewodowego ładowania cewki nadajnika i zwiększenia wydajności ładowania.

10. Cechy

Bezprzewodowy zespół cewki nadajnika ładowania (Tx - cewka)
Uzwojenie drutu litz Tarcza z materiału ferrytycznego Ni-Zn
Zgodność ze standardem Qi WPC

11.Aplikacje

Telefony komórkowe
Bateria lub ładowarki baterii
Aparaty fotograficzne
MP3 / PMP
MID's
Urządzenia przenośne
Urządzenia do gier
